上海业竟阀门科技中心

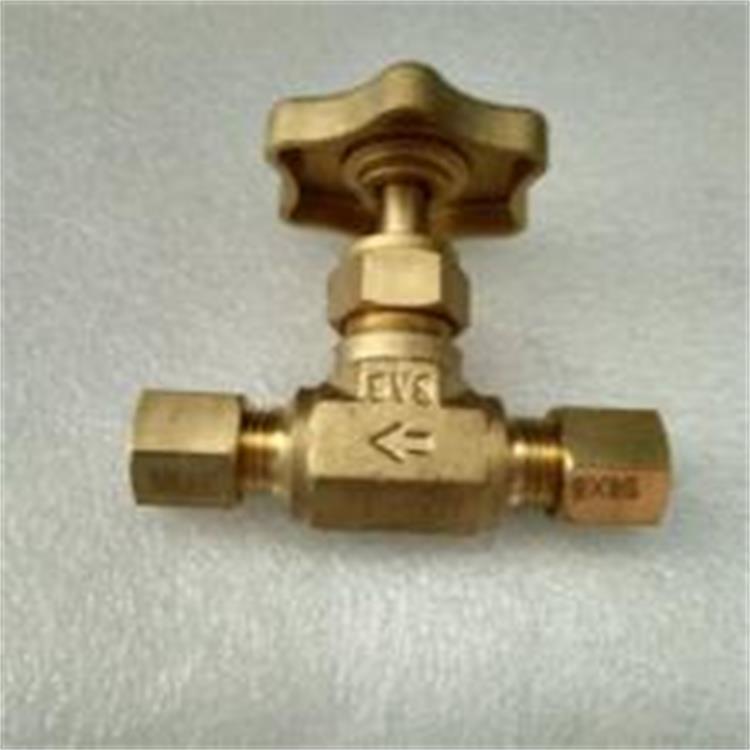

船用外螺纹青铜直角节流阀

型号：CB/T315-1993

型式：直角

公称压力：4.0MPa

公称通径：DN10-DN25

适用介质：空气、滑油和t≤250℃的蒸汽

连接形式：螺纹

主要材质：阀体、阀盖为ZCuAl9Mn2，

阀杆、阀盘为QAl9-2

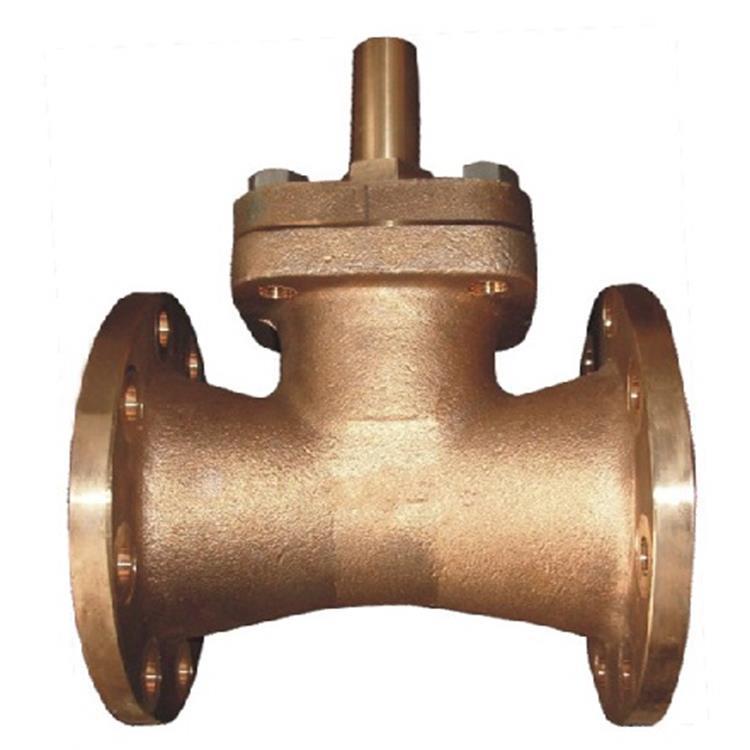

4：船用法兰青铜节流阀

型号：CB/T314-1994

型式：A、B、AS、BS型

公称压力：0.6MPa

公称通径：DN32-DN100

适用介质：海水、淡水、滑油

连接形式：法兰

主要材质：阀体、阀盖、阀盘为ZCuSn10Zn2

或ZCuSn5Pb5Zn5，罩为Q235-A

节流阀在工业中适用范围很广，广泛应用在工业中控制管道流体流量的简易控制阀，

常常与一次仪表及其它阀门配合使用，进行管道流体流速的系统调节。

其规格结构形式也分为许多种类型。

节流阀的内部核心部件，也就是阀杆阀芯组合成节流阀的启闭件，其芯头大多为圆锥流线型，

通过它改变管道截面积的大小，来达到调节管道流量和压力的作用。目前启闭件的结构形式比较多，

用处不同，其结构形式也有不同。

比如节流阀在以上三种阀的组合中，应用在定量泵液压系统中的系统调速时，

即为进油路节流、回油路节流和旁路节流三种调速系统。因节流阀没有流量负反馈功能，

不会因负载变化所造成的速度不稳定，所以它多数用在负载变化不大，

或者对速度稳定性要求不高的场合。

节流阀在起到控制流体流量的作用时，一般来说是在节流阀两端（管道前后）的压差一定时，

其开口的大小影响着液体流量的变化。简单来说节流阀起到的主要作用是截流调速的作用、

负载阻力的作用和压力缓冲的作用。

其中当流体经过节流阀流入时，节流阀就能对流体起到压力缓冲的作用，

节流阀会在一定程度上阻碍流体的运行而减少其流体的冲击力。

节流阀会在压力降极大的情况下起降低介质压力的作用。各种口径不同，其内部结构性也有不同，

用处也各不相同。但基本原理是相同的。
