| 类型 : | 平面磨床 | 品牌 : | 北江机床 |
| 控制形式 : | 人工 | 产品类型 : | 全新 |

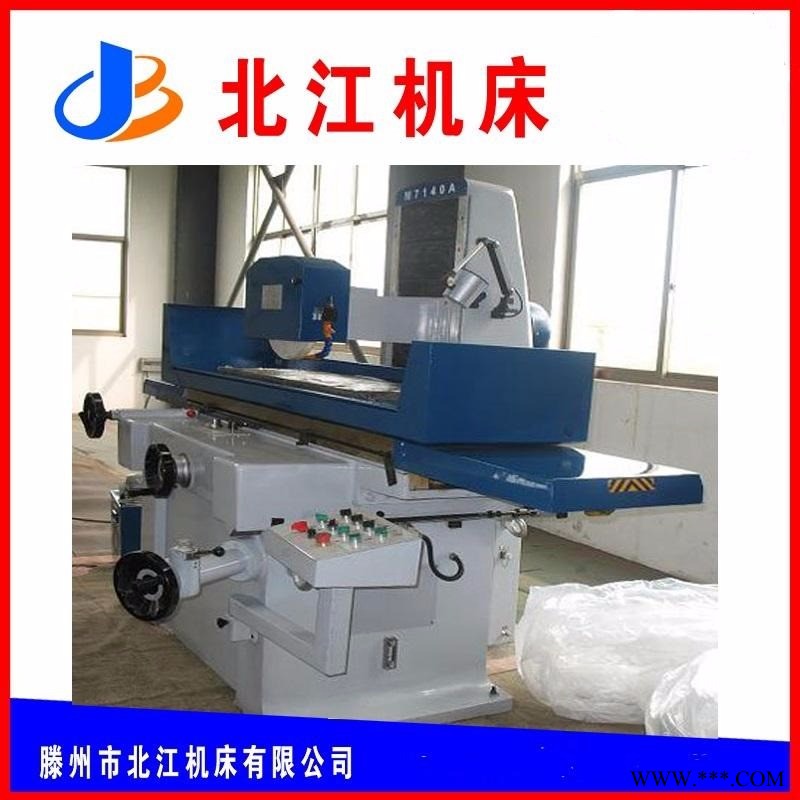

| 是否库存 : | 是 | 型号 : | M7140平面磨床 |
| 售后服务 : | 1年 | 重量 : | 3800kg |
| 主电机功率 : | 5.5kw | 外形尺寸 : | 3150×1673×2045（ |
| 加工精度 : | 高精度 | 砂轮转速 : | 1440（rpm） |
| 磨削尺寸 : | 1000×400×400（m | 适用范围 : | 通用 |
| 适用行业 : | 通用 | 布局形式 : | 卧式 |
| 安装形式 : | 落地式 | 作用对象 : | 五金 |
特点
1、工作台纵向运动由叶片泵驱动，运转平稳，噪声小，油池温升低，精度达到卧轴矩台平面磨床国家标准（GB/T4022-1983）。
2、可进行槽和凸缘侧面的磨削。
3、改进后的磨头横向进给机构，有液压自动进给和手动进给，操作方便。
4、磨头垂直运动有快速升降机构，同时亦能手动进给。
型号 | M7140 | |||
工作台 | 工作台台面尺寸(长×宽) | mm | 1000×400 | |
工作台纵向行程 | mm | 1100 | ||
磨削尺寸(长×宽×高) | mm | 1000×400×400 | ||
工作台T型槽槽数×宽度 | 3×18 | |||
工作台速度(无级) | m/min | 3-25 | ||
工作台承载量 | kg | 600 | ||
磨头 | 砂轮轴中心至工作台距离 | mm | 575 | |
磨头行程 | 横向(手动及液压) | 440 | ||
垂直(手动) | 400 | |||
砂轮轴转速 | rpm | 1440 | ||
砂轮尺寸(外径×宽×内径) | mm | Φ350×40×Φ127 | ||
垂直进给手轮刻度盘值 | mm | 0.01 | ||
手轮每转磨头进给量 | mm | 1.00 | ||
电机总功率 | kw | 8.99 | ||
磨头电机 | 功率 | kw | 5.5 | |
转速 | r/min | 1440 | ||
快速升降电机 | 功率 | kw | 0.37 | |
转速 | r/min | 1440 | ||
油泵电机 | 油泵电机 | kw | 3 | |
转速 | r/min | 960 | ||
冷却泵电机油泵 | 冷却泵电机 | kw | 0.125 | |
转速 | r/min | 2800 | ||
流量 | L/min | 100 | ||
工作压力 | MPa | 2.5 | ||
工作精度 | 加工表面对基面的平行度 | mm | 300：0.005 | |
表面粗糙度 | μm | Ra0.63 | ||
机床重量 | 净重 | kg | 3500 | |
毛重 | kg | 3800 | ||
外形尺寸(长×宽×高) | mm | 3150×1673×2045 | ||
