一、机器的性能及特点

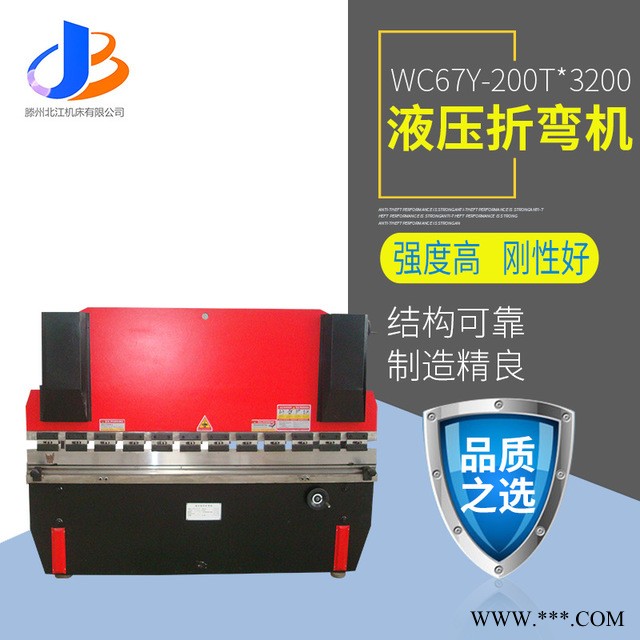

本机器是用来对各种金属材料进行折弯的，如选用适当的模具，可折弯下面例图所示的截面形状。本机器可供飞机、船舶、汽车、机车车辆、装潢、仪表、电器、无线电等工厂使用。

本机器为液压上动式，工作时滑块的终点位置由布置在油缸内的机械挡块控制，滑块移动时由扭曲同步机构控制

　  本机器机械挡块及后挡料装有计数器显示行程，使用方便、直观，本机样可实现快速下降、慢降加压、保压、快速回程等程序，工作方便可靠。

同步，因此工作精度及重复定位精度都较高，抗偏载性能较好。上模具有微调机构，能方便地调节上模各部分的高度位置，保证在折弯工作时上下模之间有均匀的间隙，能显著地提高折弯的角度，精度。

  　折弯压力根据板厚，下模开口尺寸，所折板料宽度，由板料折弯压力表中可查得所需折弯力。

二、机器的构造简述

本机器采用液压传动，由床身、滑块、机械挡块、后挡料器、前托料架、液压系统、模具、电器等部分组成。

床身：由左立柱、右立柱、油箱、工作台组合，焊接而成

滑块及机械挡块：滑块与油缸连接，油缸固定于左右立柱上。活塞推动滑块运动，在折各种不同厚度与不同角度的板料时，为了保证折弯精度，要求滑块有停在任何选择的准确位置上，为此，油缸内设置了机械挡块

　  为保证良好的折弯质量，二挡块高度位置必须相同，本机在出厂前已调整好，尽量不要乱调以免引起事故，若使用中系统因两边挡块位置不同引起滑块倾斜，可右移六角管，使离合套脱开，转动左侧蜗杆轴保证二挡块等高后重新合上六角套

三、机床随机技术文件

     1、使用说明书

     2、合格证明书

     3、装箱单（包括随机附件）

     4、机床颜色为公司标准色（红黑色），可根据用户要求定做。
