品牌:崇鹏
起订:1件
| 品牌 : | 崇鹏 | 型号 : | 铸铁闸门 |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 |
| 公称通径 : | 300（mm） | 适用介质 : | 水 |
| 密封形式 : | 软密封、硬密封 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 双向 |
| 驱动方式 : | 手动、电动 | 零部件及配件 : | 阀体 |
| 用途 : | 止回 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
铸铁镶铜闸门主要性能指标：
a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m
c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。
d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10
e）安装位置：正常状态下正向迎水、处于铅垂状态。
f）zui大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m
g）启闭速度：不小于0.2m/min，不大于1.5m/min。
h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
铸铁闸门不可承受反向压力
1、铸铁闸门位置应处于铅垂状态，不可斜置。
2、水流方向必须正面进入闸门，闸门不可承受反向压力（双向闸门除外）
3、闸门底边与池底距离不得小于250mm，闸门连框与池壁的距离各为300mm以确保安装。
4、各系列闸门承受的水压不应超过额定标准。
5、安装启闭机与丝杆时应注意启闭机，螺杆与闸门必须jue对在同一铅垂面内。
6、当闸门提升高度较高时应增设轴承架，安装轴导架时应注意闸门全部打开时，丝杆的接头处不经过轴承架。
7、法兰式安装需在装配链接处垫一层橡胶密封垫，再把周边及导轨背部用混凝土二次灌浆。

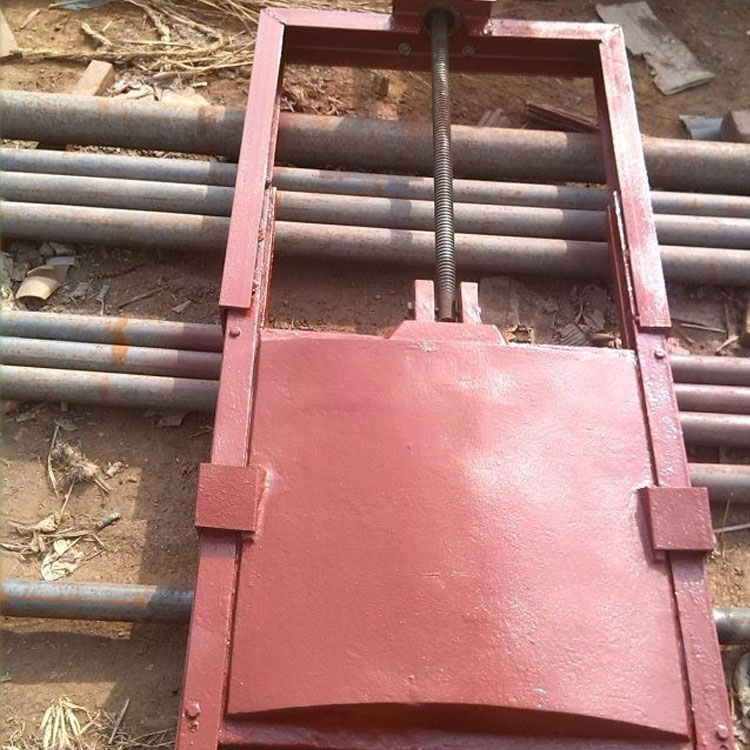

镶铜铸铁闸门的结构和用途说明书
镶铜铸铁闸门因着特殊的性能使用，其在结构上也就有着比一般的铸铁闸门更为深奥的东西！
1.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。
2.镶铜铸铁闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
3.该镶铜铸铁闸门与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。
4.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
