江苏A48Y-16Q型弹簧全启式安全阀生产厂家

价格:￥0.00/件
品牌:A48Y-16Q
起订:1件
供应:1000件

发送询价

加工定制 :	否	品牌 :	A48Y-16Q
型号 :	A48Y-16Q	连接形式 :	法兰
阀瓣开启高度 :	全启式安全阀	结构形式 :	垂锤式
适用介质 :	蒸汽

一、A48Y-16Q型弹簧全启式安全阀 用途：

本阀门适用于工作温度≤350℃的蒸汽、空气、水以及其它非腐蚀介质的设备和管理路上作为超压保护装置，当系统内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，从而保证设备和管路的安全运行。

二、A48Y-16Q型弹簧全启式安全阀 安全阀安装说明：

①各种安全阀都应垂直安装。

②安全阀出口处应无阻力，避免产生受压现象。

③安全阀在安装前应专门测试，并检查其官密封性。

④对使用中的安全阀应作定期检查。

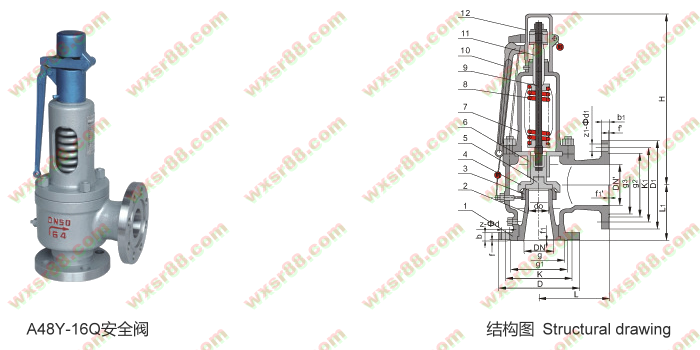

三、A48Y-16Q型弹簧全启式安全阀 主要外形尺寸结构图：

四、A48Y-16Q型弹簧全启式安全阀 主要性能规范：

公称压力（MPa)	强度试验压力（MPa)	工作压力级（ MPa)
1.6	2.4	0.1-0.13	0.13-0.16	0.16-0.2	0.2-0.25	0.25-0.3	0.3-0.4
		0.4-0.5	0.5-0.6	0.6-0.8	0.8-1.0	1.0-1.3	1.3-1.6
2.5	3.8	1.6-2.0			2.0-2.5

五、A48Y-16Q型弹簧全启式安全阀 主要零件材料：

零件名称	材料
阀体	WCB
阀瓣、阀座、调节圈、导向套、调节螺杆、阀杆	2Cr13
阀盖、保护罩、扳手	球墨铸铁
弹簧	50CrVA
阀瓣、阀座密封面	司太立硬质合金

六、A48Y-16Q型弹簧全启式安全阀 主要外形尺寸、连接尺寸及重量：

公称通经（mm)	d0	L	D	K	g	b	Z-φd	D1	K1	g1	b1	d1	Z-φd1	H	H1	重量（kg)
32	20	115	140	100	78	16	4-φ17.5	150	110	88	16	40	4-φ17.5	282	100	16
40	25	120	150	110	88	16	4-φ17.5	165	125	102	16	50	4-φ17.5	358	110	18
50	32	135	165	125	102	16	4-φ17.5	185	145	122	18	65	4-φ17.5	365	120	22
													8-φ17.5▲
65	40	150	185	145	122	18	4-φ17.5	200	160	133	20	80	8-φ17.5	366	130	32
							8-φ17.5▲
80	50	170	200	160	133	20	8-φ17.5	235	190	158	22	100	8- φ17.5	385	135	42
													8-φ22▲
100	65	205	220	180	158	22	8- φ22▲	250	210	184	22	125	8-φ17.5	632	180	70
			235▲	190▲			8-φ17.5	270▲	220▲				8-φ26▲
150	100	250	285	240	210	24	8-φ22	340	295	268	26	200	12-φ26▲	652	210	92
			300▲	250▲	218▲	30▲	8-φ26▲	360▲	310▲	278▲			12-φ22

七、A48Y-16Q型弹簧全启式安全阀 订货须知：

1、客户如对产品有特殊要求，须在订货合同中提供以下说明：

a．结构长度；

b．连接形式；

c．公称直径；

d．产品使用介质及温度、压力范围；

e．试验、检验标准及其他要求。

2、本厂可根据客户特定要求配置各类驱动装置。

3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
