品牌:歆昇XINSON
起订:1个
发送询价
| 品牌 : | 歆昇XINSON | 型号 : | ZQDF-15 |
| 材质 : | 黄铜 | 类型(通道位置) : | 二通式 |
| 连接形式 : | 螺纹 | 适用介质 : | 蒸汽 |
| 流动方向 : | 单向 | 用途 : | 止回 |
| 公称通径 : | 15~50 | 工作温度 : | 高温 |
| 位置数 : | 二位二通 | 使用压力 : | 0.8 |
| 有效截面积 : | 15 | 动作方式 : | 柱塞 |
| 高动作频率 : | 1S | 订货号 : | 001 |
| 货号 : | ZQDF-15 | 3C阀门类别 : | 工业 |
| 是否跨境货源 : | 否 | 标准 : | 英标 |
| 压力环境 : | 高压 | 形态 : | 球式 |

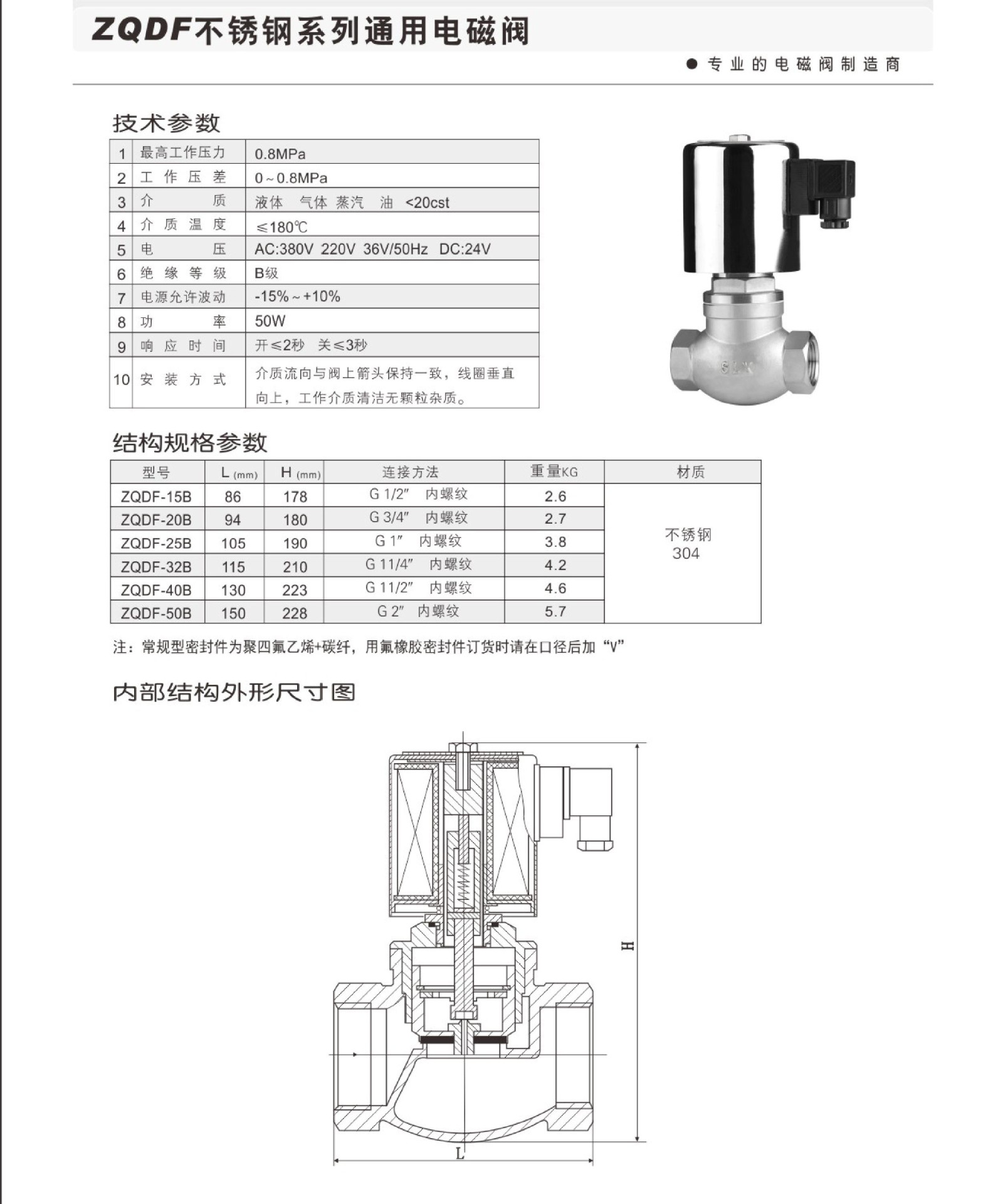

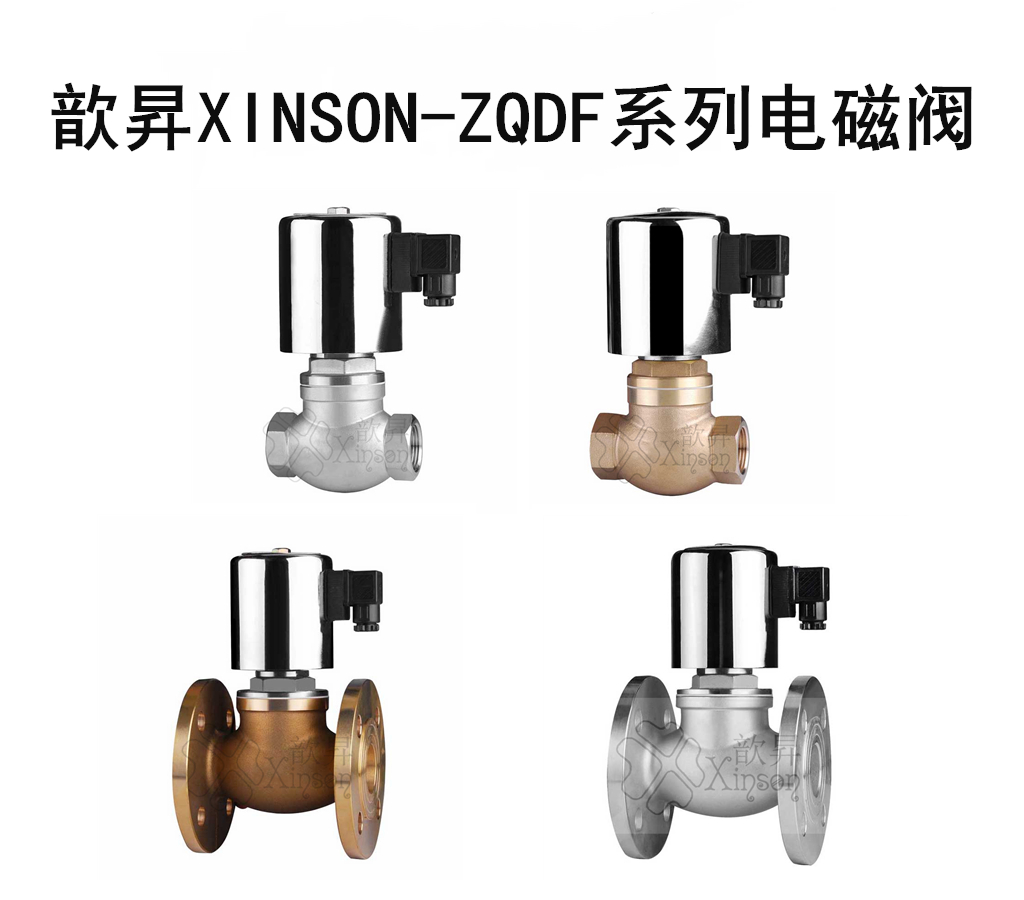

ZQDF铜系列通用电磁阀
技术参数
| 1 | 高工作压力 | 0.8MPa |
| 2 | 工作压差 | 0～0.8MPa |
| 3 | 介质 | 液体 气体 蒸汽 油 〈20CST |
| 4 | 介质温度 | ≤180℃ |
| 5 | 电压 | AC：380V；220V； 36V/50Hz DC：24V |
| 6 | 绝缘等级 | B级 |
| 7 | 电源允许波动 | -15%～+10% |
| 8 | 功率 | 50W |
| 9 | 响应时间 | 开≤2秒 关≤3秒 |
| 10 | 安装方式 | 介质流向与电磁阀箭头保持一致，线圈垂直向上，工作介质清洁无颗粒杂质 |
结构规格参数
| 型号 | Lmm | Hmm | 连接方式 | 材质 |
| ZQDF-15 | 86 | 178 | G1/2”内螺纹 | 铜阀体 |
| ZQDF-20 | 94 | 180 | G3/4”内螺纹 | |
| ZQDF-25 | 105 | 190 | G1”内螺纹 | |
| ZQDF-32 | 115 | 210 | G11/4”内螺纹 | |
| ZQDF-40 | 130 | 223 | G11/2”内螺纹 | |
| ZQDF-50 | 150 | 228 | G2”内螺纹 | |

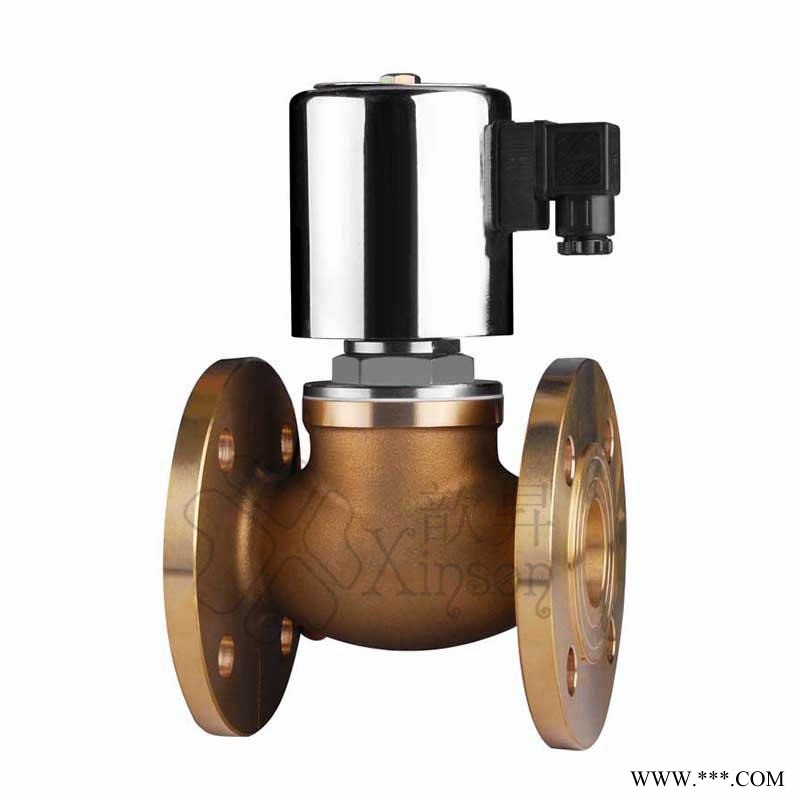

| ZQDF-25F | 110 | 215 | 法兰4孔φ13.5孔径φ85孔距 | |
| ZQDF-32F | 125 | 245 | 法兰4孔φ17.5孔径φ100孔距 | |
| ZQDF-40F | 150 | 253 | 法兰4孔φ17.5孔径φ110孔距 | |
| ZQDF-50F | 160 | 268 | 法兰4孔φ17.5孔径φ125孔距 |
