品牌:歆昇XINSON
起订:1个
发送询价
| 品牌 : | 歆昇XINSON | 型号 : | DF-25 |
| 材质 : | 黄铜 | 类型(通道位置) : | 二通式 |
| 连接形式 : | 螺纹 | 适用介质 : | 水 |
| 流动方向 : | 单向 | 用途 : | 止回 |
| 公称通径 : | 25 | 工作温度 : | 常温 |
| 位置数 : | 二通 | 使用压力 : | 0.8 |
| 有效截面积 : | 100 | 动作方式 : | 直动 |
| 高动作频率 : | 1S | 订货号 : | DF-25 |
| 货号 : | DF-25 | 3C阀门类别 : | 工业 |
| 是否跨境货源 : | 否 | 标准 : | 英标 |
| 压力环境 : | 常压 | 形态 : | 球式 |

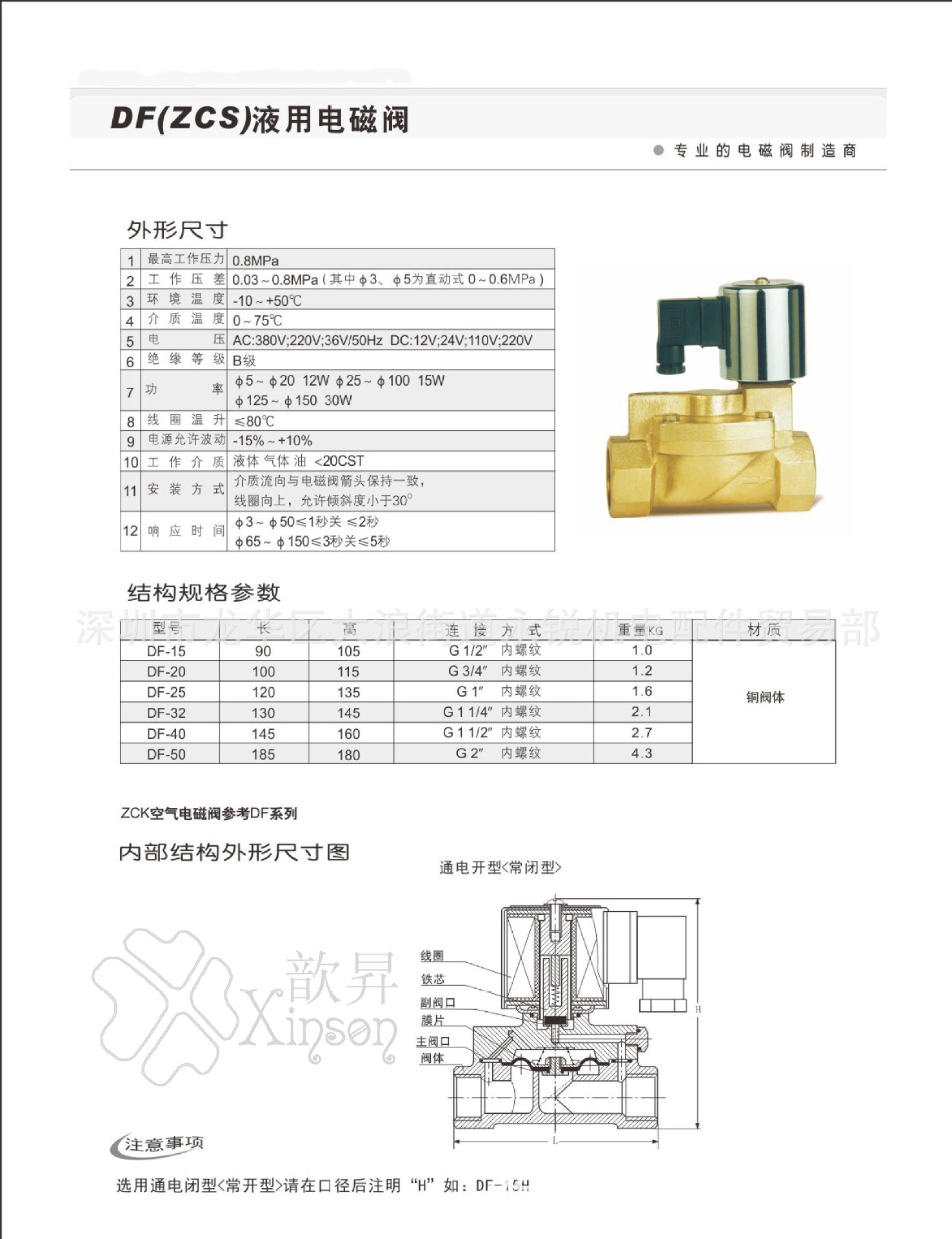

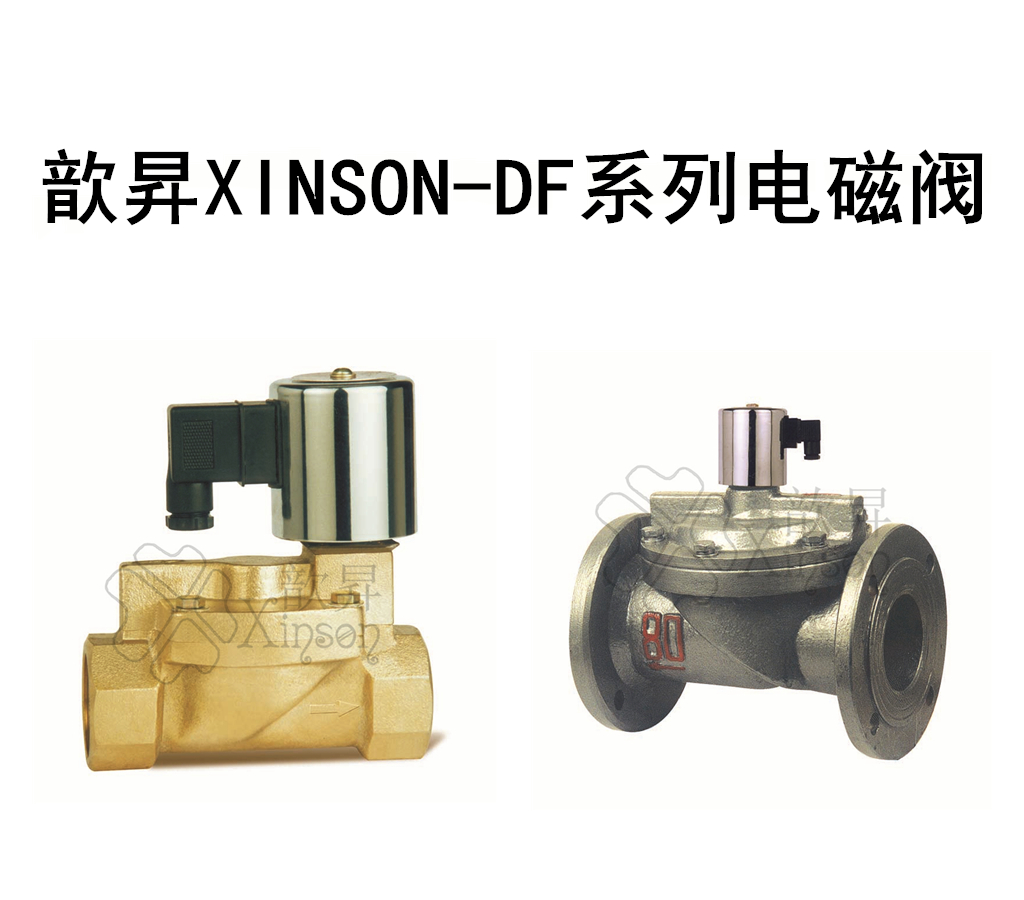

DF（ZCS）液用电磁阀

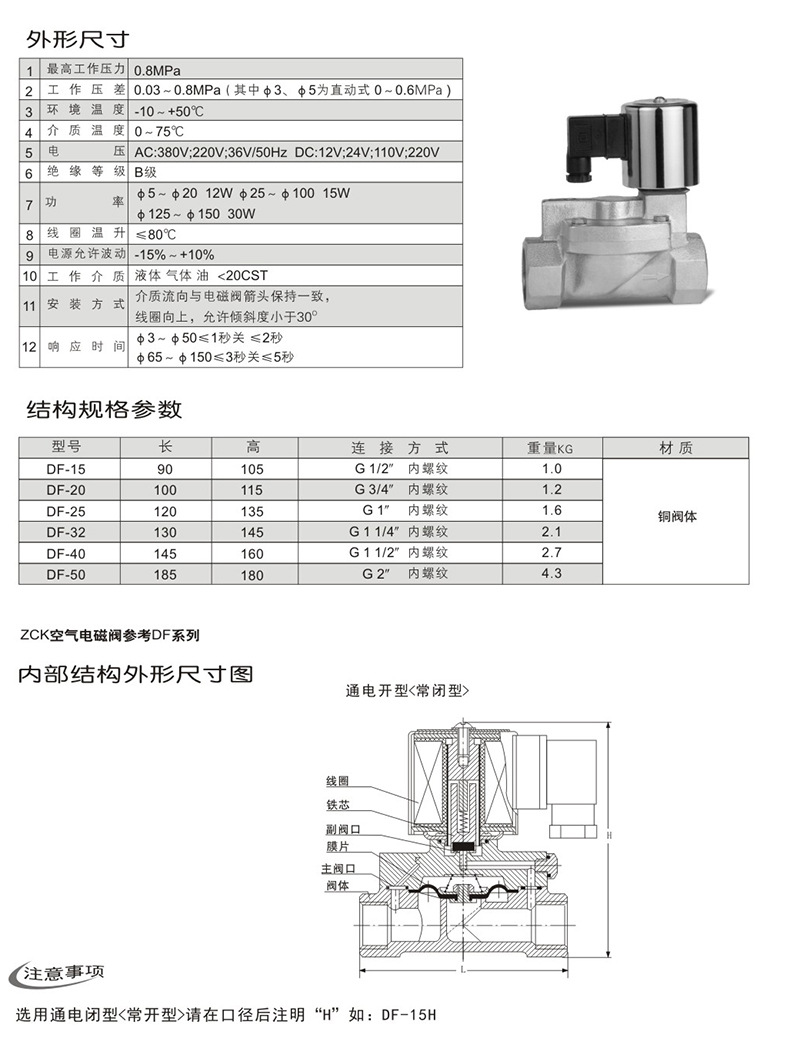

外形尺寸
| 1 | 高工作压力 | 0.8MPa |
| 2 | 工作压差 | 0.03MPa～0.8MPa（其中φ3、φ5为直动式0～0.6MPa） |
| 3 | 环境温度 | -10～+50℃ |
| 4 | 介质温度 | 0～75℃ |
| 5 | 电压 | AC：380V；220V； 36V/50Hz DC：12V；24V；110V；220V |
| 6 | 绝缘等级 | B级 |
| 7 | 功率 | φ5～φ20 12W φ25～φ100 15W φ125～φ150 30W |
| 8 | 线圈温升 | ≤80℃ |
| 9 | 电源允许波动 | -15%～+10% |
| 10 | 工作介质 | 液体 气体 油 〈20CST |
| 11 | 安装方式 | 介质流向与电磁阀箭头保持一致，线圈向上，允许倾斜度小于30° |
| 12 | 响应时间 | φ3～φ50≤1秒关≤2秒 φ65～φ150≤3秒关≤5秒 |
结构规格参数
| 型号 | 长 | 高 | 连接方式 | 材质 |
| DF-3 | 45 | 70 | G1/8”内螺纹 | 锻铜 |
| DF-5 | 48 | 82 | G1/8”内螺纹 | |
| DF-10 | 70 | 95 | G3/8”内螺纹 | |
| DF-15 | 90 | 105 | G1/2”内螺纹 | 铜阀体 |
| DF-20 | 100 | 115 | G3/4”内螺纹 | |
| DF-25 | 120 | 135 | G1”内螺纹 | |
| DF-32 | 135 | 145 | G11/4”内螺纹 | |
| DF-40 | 145 | 160 | G11/2”内螺纹 | |
| DF-50 | 180 | 180 | G2”内螺纹 | |

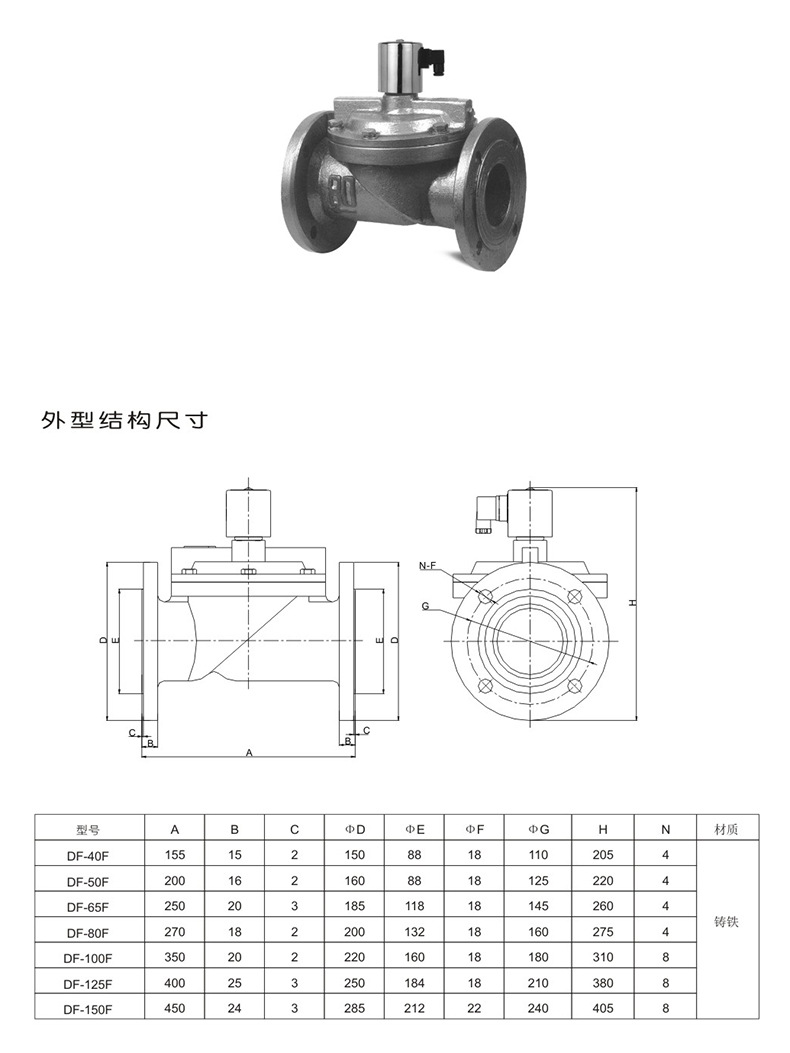

| DF-40F | 155 | 205 | 法兰4孔φ17.5孔径φ110孔距 | 铸铁阀体 |
| DF-50F | 200 | 220 | 法兰4孔φ17.5孔径φ125孔距 | |
| DF-65F | 250 | 260 | 法兰4孔φ17.5孔径φ145孔距 | |
| DF-80F | 270 | 275 | 法兰4孔φ17.5孔径φ160孔距 | |
| DF-100F | 350 | 310 | 法兰4孔φ17.5孔径φ180孔距 | |
| DF-125F | 400 | 380 | 法兰4孔φ17.5孔径φ210孔距 | |
| DF-150F | 450 | 405 | 法兰4孔φ22孔径φ240孔距 |
