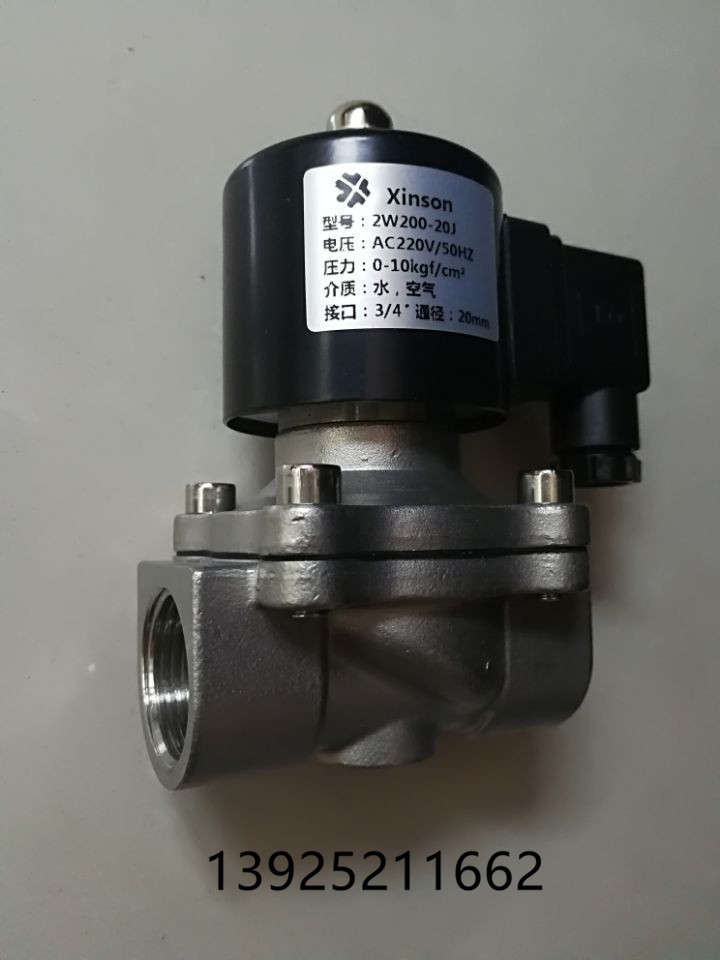

| 品牌 : | 歆昇xinson | 型号 : | 2W-20J(2W-20B) |
| 材质 : | 不锈钢 | 类型(通道位置) : | 直动式 |
| 连接形式 : | 螺纹 | 适用介质 : | 水 |
| 流动方向 : | 单向 | 用途 : | 止回 |
| 公称通径 : | 20 | 工作温度 : | 常温 |
| 位置数 : | 二通 | 使用压力 : | 1 |
| 有效截面积 : | 20 | 动作方式 : | 直动 |
| 高动作频率 : | 5S | 订货号 : | 2W-20B |
| 货号 : | 001 | 3C阀门类别 : | 工业 |
| 是否跨境货源 : | 否 | 标准 : | 国标 |
| 压力环境 : | 常压 | 形态 : | 球式 |

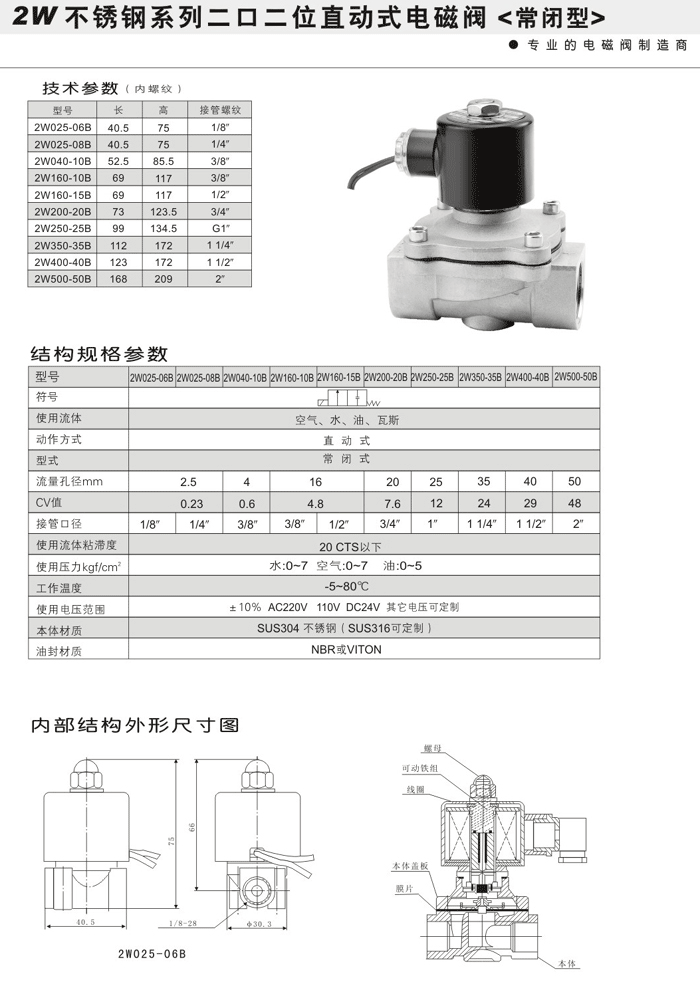

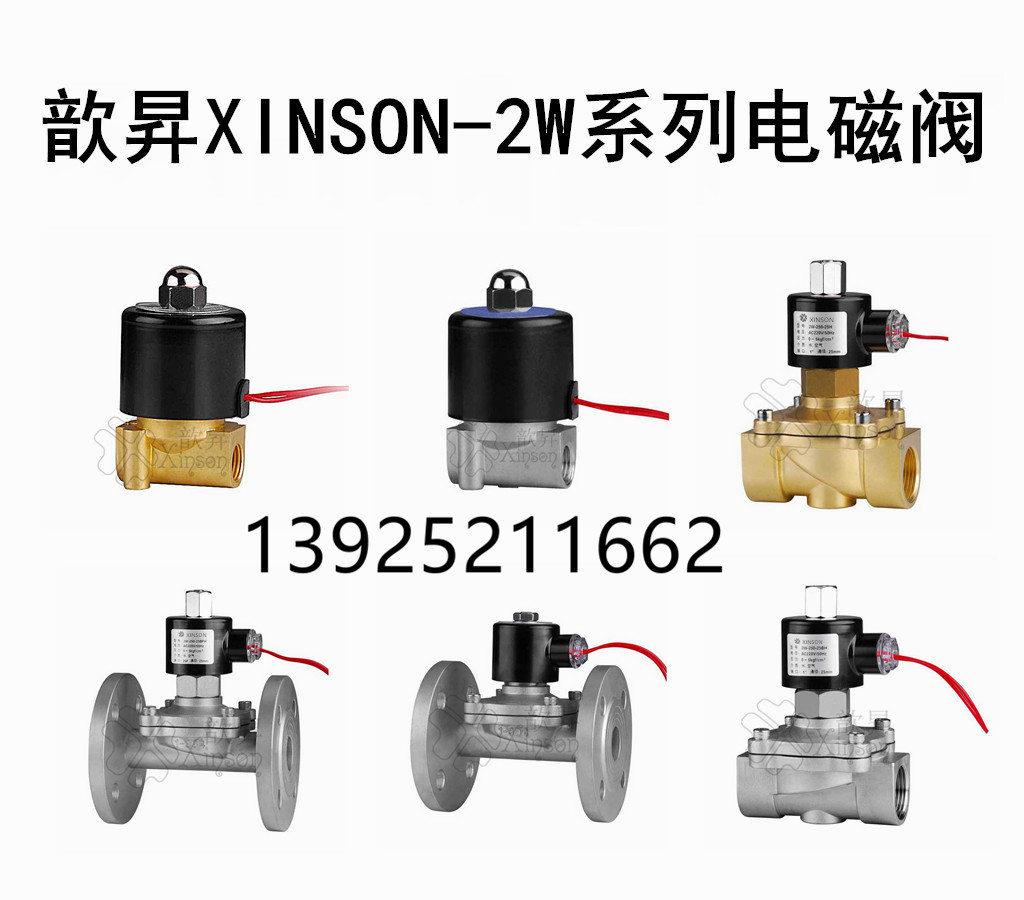

2W不锈钢系列二口二位直动式电磁阀〈常闭型〉
技术参数]
| 型号 | 长 | 高 | 接管螺纹 |
| 2W025-06B | 40.5 | 75 | PT1/8” |
| 2W025-08B | 40.5 | 75 | PT1/4” |
| 2W040-10B | 52.5 | 85.5 | PT3/8” |
| 2W160-10B | 69 | 117 | PT3/8” |
| 2W160-15B | 69 | 117 | PT1/2” |
| 2W200-20B | 73 | 123.5 | PT3/4” |
| 2W250-25B | 99 | 134.5 | PT1” |
| 2W350-35B | 112 | 172 | PT11/4” |
| 2W400-40B | 123 | 172 | PT11/2” |
| 2W500-50B | 168 | 209 | PT2” |
| 2W250-25FB | 135 | 160 | 法兰4孔连接 |
| 2W350-35FB | 152 | 212 | 法兰4孔连接 |
| 2W400-40FB | 152 | 215 | 法兰4孔连接 |
| 2W500-50FB | 200 | 252 | 法兰4孔连接 |
结构规格参数
| 型号 | 2W025-06B | 2W025-08B | 2W040-10B | 2W160-10B | 2W160-15B | 2W200-20B | 2W250-25B | 2W350-35B | 2W400-40B | 2W500-50B |
| 符号 | ||||||||||
| 使用流体 | 空气、水、油、瓦斯 | |||||||||
| 动作方式 | 直动式 | |||||||||
| 型式 | 常闭式 | |||||||||
| 流量孔镜mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | ||
| CV值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | ||
| 接管口径 | 1/8” | 1/4” | 3/8” | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” |
| 使用流体沾滞度 | 20CTS以下 | |||||||||
| 使用压力kgf/cm2 | 水：0～7 空气：0～7 油：0～5 | |||||||||
| 工作温度 | -5～80℃ | |||||||||
| 使用电压范围 | ±10%AC220V 110V DC24V 其它电压可定制 | |||||||||
| 本体材质 | SUS304 不锈钢 （SUS316可定制） | |||||||||
| 油封材质 | NBR或VITON | |||||||||
