广州云翔机电设备有限公司

广州云翔机电设备有限公司优势供应-日本YUKEN电磁阀，YUKEN油研液压阀，YUKEN叶片泵，YUKEN柱塞泵，YUKEN油泵

主营经销还有不二越NACHI、东京计器TOKIMEC、大金DAIKIN、丰兴TOYOOKI 、住友SUMITOMO、威格士VICKERS、派克PARKER、丹尼逊DENISON、穆格MOOG、力士乐Rexroth、艾可勒ECKERLE、福伊特VOITH、阿托斯ATOS、凯嘉KCL、全懋CML、弋力EALY、旭宏HPC、安颂ANSON、油昇YEOSHE、福南FURNAN、康百世KOMPASS、镒聖YI-SHING YEE SEN、新鸿HYDEOMAX、七洋7OCEAN、油田YUTIEN、锐力REXPOWER、东峰DOFLUID、宇田YUTAN、欣三方SANLI、峰欣USING、钰盟HONOR、峰昌WINMOST、机立HNC、北部精机NORTHMAN、久冈JGH、科亚KEYA、群策SY电机、泵阀配件等各国进口原装，台湾系列常规型号长期备有现货

生产的产品有：液压泵，液压阀，液压马达，电液比例控制阀、压力阀，流量阀，方向阀，比例阀，叠加阀，插装阀，液压附属配件及液压回路设计等。该公司产品广泛应用于打包机械，注塑机械，橡胶机械，油压机械，压铸机械，塑料机械，工程机械，机床机械，锻造机械及行走机械等。

　　经营产品

　　YUKEN柱塞泵、YUKEN变量柱塞泵、YUKEN叶片泵、YUKEN齿轮泵、YUKEN液压缸、YUKEN液压马达、YUKEN方向阀、YUKEN流量阀、YUKEN压力阀、YUKEN压力流量阀、YUKEN电液比例控制阀等。

实物拍摄

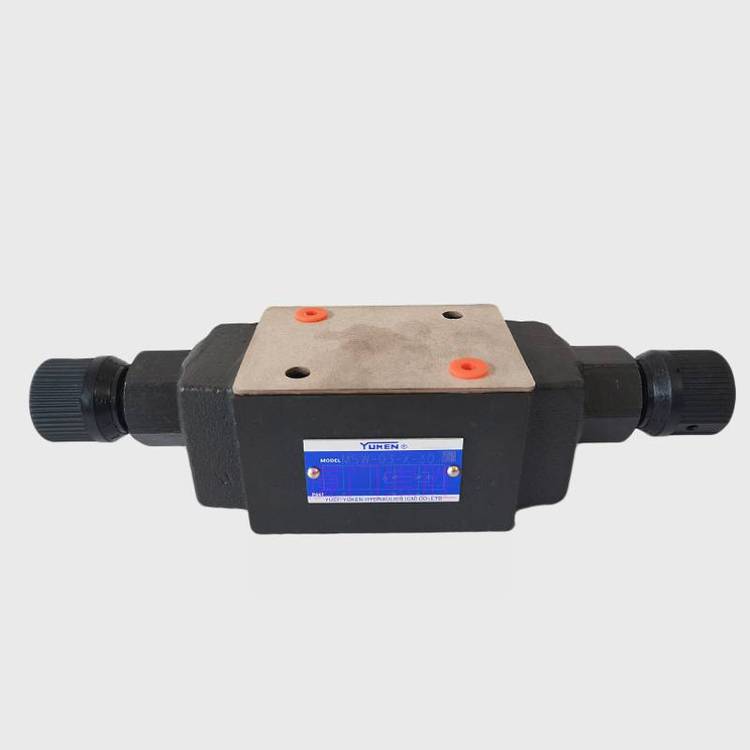

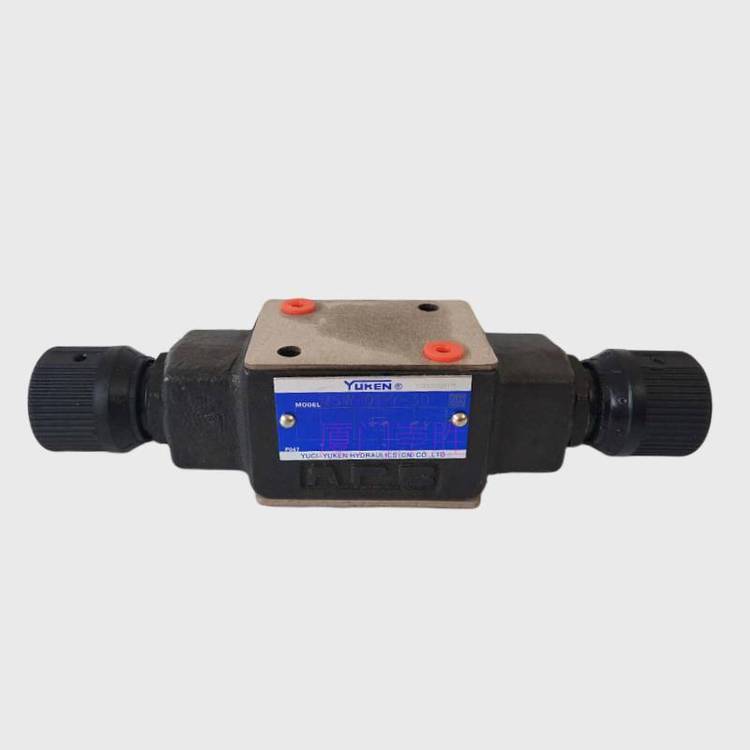

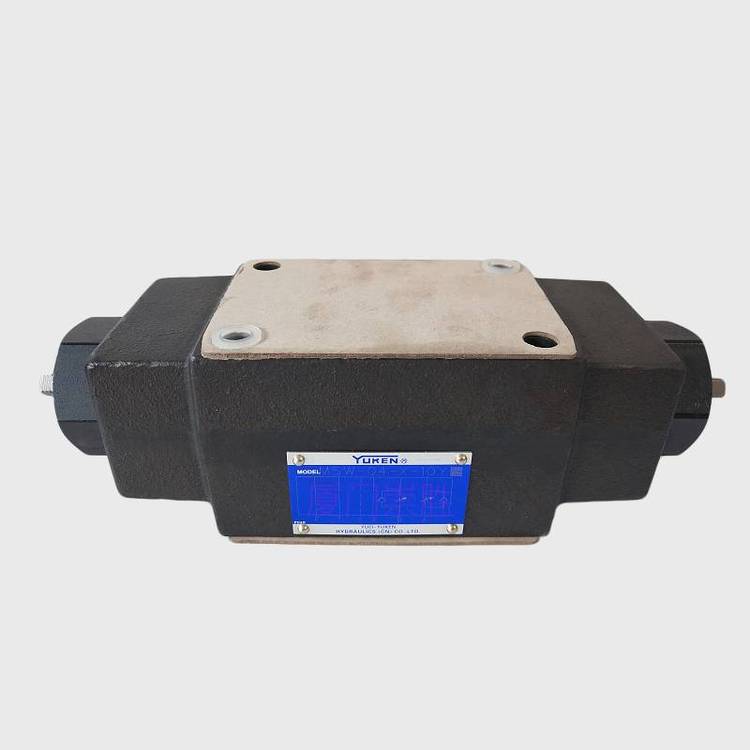

叠加式单向节流阀

MSA-01-X-30  MSA-01-Y-30

MSB-01-X-30  MSB-01-Y-30

MSW-01-X-30  MSW-01-Y-30

MSA-03-X-30  MSA-03-Y-30

MSB-03-X-30  MSB-03-Y-30

MSW-03-X-30  MSW-03-Y-30

关于图片：由于产品规格太多 不能一一展示 亲们可以联系客服索取 或者发样图给我们客服确认。

关于型号：由于产品型号太多 亲们可以联系客服 核对型号 实际发货按亲提供的型号规格 发货。

产品说明：由于液压产品系列众多，所以很多产品可能与图片显示有所不同众多型号未能全部发布，以上型号如未找到您需要的产品，请来电咨询！

我公司主营产品

一、液压泵：柱塞泵、齿轮泵、中低压变量叶片泵、中低压定量叶片泵

二、压力阀：溢流阀、减压阀、顺序阀、背压阀、卸荷阀

三、方向阀：电磁换向阀、电液换向阀、手动换向阀、单向阀、液控单向阀、充液阀

四、流量阀：节流阀、电磁流量阀、调速阀、电磁调速阀、机械节流阀、机床阀

五、叠加阀：溢流阀、减压阀、电控减压阀、抗衡阀、先导式抗衡阀、电磁流量阀、单向节流阀、节流阀单向阀、缓冲阀

六、液压电机：液压电机、电机泵组

七、液压单元：液压系统、液压马达、液压油缸

八、比例阀：电液比例先导溢流阀、电液比例溢流阀、电液比例溢流调速阀

九、插装阀：逻辑阀、埋入式溢流阀、先导式搞衡泄载阀、单向阀

十、附件：耐震压力表、电接点压力表、压力继电器、冷却器、空气滤清器、吸油滤油器、回油滤油器、液位计、压力表开关联轴器

单向节流阀工作原理

单向节流阀通过改变节流截面与长度来控制系统内部的流量，因为节流阀内部不具有流量反馈机制、构造较为简单，所以其内部调控的精度不高、流量负载变化存在不稳定性。

单向节流阀内部的单向阀与节流阀来共同控制系统内部液体的流向。当液体正向流动时，液体经过节流阀，进行节流;当反方向流动时，单向阀打开，不进行节流，由此控制了内部液体的流向。

单向节流阀的内部介质方向与阀体箭头方向保持一致。单向节流阀的流通面积与阀芯位移量之间具有一定的函数关系，两者之间的函数关系与单向节流阀的节流部分的形状有关。单向节流阀具有针阀型、三角沟梢型、圆柱斜切型等节流形状。

单向节流阀还可以控制和调节压缩空气的流量，通过内部的锁定螺母来锁定开口度的位置。单向节流阀通常安装在靠近气缸的位置，通过内部的锁定螺母来实现流量的无级调节，通常只在一个方向上对压缩空气的流量进行控制。

溢流阀工作原理

溢流阀的结构组成见图，它由阀体、阀芯、弹簧和调节螺钉组成。图中（a)型是球形阀，（b)型是锥形阀。球形阀用在低压、小流量液压系统中；锥形阀用在较高压小流量液压系统中。锥形阀的阀芯密封效果好于球形阀。

溢流阀工作时，是利用弹簧的压力来调节、控制液压油的压力大小。从图3-50中可以看到：当液压油的压力小于工作需要压力时，阀芯被弹簧压在液压油的流入口，当液压油的压力超过其工作允许压力即大于弹簧压力时，阀芯被液压油顶起，液压油流入，从图示方向右侧口流出，回油箱。液压油的压力越大，阀芯被液压油顶起得越髙，液压油经溢流阀流回油箱的流量越大o如过液压油的压力小于或等于弹簧压力，则阀芯落下，封住液压油进口。由于油泵输出的液压油压力固定，而工作油缸用液压油的压力总要比油泵输出液压油压力小，所以正常工作时总会有一些液压油从溢流阀处流回油箱，以保持液压油缸的工作压力平衡、正常工作。由此可见，溢流阀的作用是能够防止液压系统中的液压油压力超出额定负荷，起保护作用。另外，溢流阀与节流阀配合，节流阀调节液压油的流量大小，可控制活塞的移动速度

2FRE

比例调速阀由比例电磁铁和流量阀组合而成。比例电磁铁与节流阀组合，称为比例节流阀，与调速阀组合称为比例调速阀，与单向调速阀组合称为比例单向调速阀。

比例调速阀的工作原理图。图中主阀为压力补偿调速阀，节流阀阀芯3与比例电磁铁1的推杆2相连。当有电信号输入时，节流阀阀芯3在比例电磁铁l的电磁力作用下，通过推杆2与阀芯左端的弹簧5相平衡，此时对应的节流口开度h为一定值，当输入不同信号电流时，便有不同的节流口开度。由于南通监控等差减压阀4保证节流阀进、出口压力差不变，所以通过对应的节流口开度的流量也恒定。若输入的信号电流是连续按比例地，或按一定程序改变，则电液比例调速阀所控制的流量也就连续地按比例地，或按一定程度改变，以实现对执行元件的速度调节。

电液比例阀的一个应用实例，用于转塔车床的进给系统。所示为用普通调速阀实现三种进给速度的系统图，三个调速阀并联在油路中，并采用了一个非标准的三位四通电磁换向阀，控制工序问的有级调速。用电液比例调速阀的进给系统，只要输入对应于各种速度的信号电流，就可以进行多种速度控制。比较两个液压系统，显然后者液压元件较少，系统简单，但电气复杂一些。

电液比例阀主要用于多工位加工机床，注射成型机、仿丝棉等的液压系统的速度控制，也可用于远距离速度控制和速度自动控制系统中。当输入信号电流为零时，输出流量为零，因此可做为切断油路的开关。

2FRE型号的比例流量控制阀具有两通功能。它们能够通过压力和大量温度补偿的方式控制电器控制值中所示的流量。

设置基本包括壳体 (1)，带有感应式位置传感器的比例电磁铁 (2)、节流孔 (3)、压力补偿器 (4)、行程限制 (5) 以及单向阀 (6)。流量设置由控制值电位计的指示（0 至 ）确定。通过放大器和比例电磁铁，指示的控制值影响对节流孔 (3) 的调节。感应式位置传感器记录节流孔 (3) 的位置。通过位置控制来校正任何不同于控制值的差异。

压力补偿器 (4) 使节流孔 (3) 处的压降始终保持为恒定值。因此，流量为压力补偿型。

如果流量控制器仅在比阀门大额定流量小得多的范围内使用，则通过限制压力补偿器行程可以缩短压力补偿器 (4) 的响应时间。这可用于减少意外的启动跃变。

如果行程限制 (5) 的平头螺钉位于左侧限位止档位置（旋出），则没有压力补偿器行程限制。

得益于节流孔设计，产品温度漂移较低。

当控制值为 0 % 时，节流孔关闭。当感应式位置传感器处发生断电或电缆中断事故时，节流孔将关闭。

从控制值 0 % 可以顺利启动。通过电气放大器中的两个斜坡，节流孔可以延迟打开或关闭。

通过单向阀 (6) 可以实现从 B 到 A 的自由回流。通过比例流量控制阀下的 Z4S 型附加整流器叠加阀板，可以调节执行机构的供油和回油流量。
