广州云翔机电设备有限公司

广州云翔机电设备有限公司优势供应-日本YUKEN电磁阀，YUKEN油研液压阀，YUKEN叶片泵，YUKEN柱塞泵，YUKEN油泵

主营经销还有不二越NACHI、东京计器TOKIMEC、大金DAIKIN、丰兴TOYOOKI 、住友SUMITOMO、威格士VICKERS、派克PARKER、丹尼逊DENISON、穆格MOOG、力士乐Rexroth、艾可勒ECKERLE、福伊特VOITH、阿托斯ATOS、凯嘉KCL、全懋CML、弋力EALY、旭宏HPC、安颂ANSON、油昇YEOSHE、福南FURNAN、康百世KOMPASS、镒聖YI-SHING YEE SEN、新鸿HYDEOMAX、七洋7OCEAN、油田YUTIEN、锐力REXPOWER、东峰DOFLUID、宇田YUTAN、欣三方SANLI、峰欣USING、钰盟HONOR、峰昌WINMOST、机立HNC、北部精机NORTHMAN、久冈JGH、科亚KEYA、群策SY电机、泵阀配件等各国进口原装，台湾系列常规型号长期备有现货

生产的产品有：液压泵，液压阀，液压马达，电液比例控制阀、压力阀，流量阀，方向阀，比例阀，叠加阀，插装阀，液压附属配件及液压回路设计等。该公司产品广泛应用于打包机械，注塑机械，橡胶机械，油压机械，压铸机械，塑料机械，工程机械，机床机械，锻造机械及行走机械等。

　　经营产品

　　YUKEN柱塞泵、YUKEN变量柱塞泵、YUKEN叶片泵、YUKEN齿轮泵、YUKEN液压缸、YUKEN液压马达、YUKEN方向阀、YUKEN流量阀、YUKEN压力阀、YUKEN压力流量阀、YUKEN电液比例控制阀等。

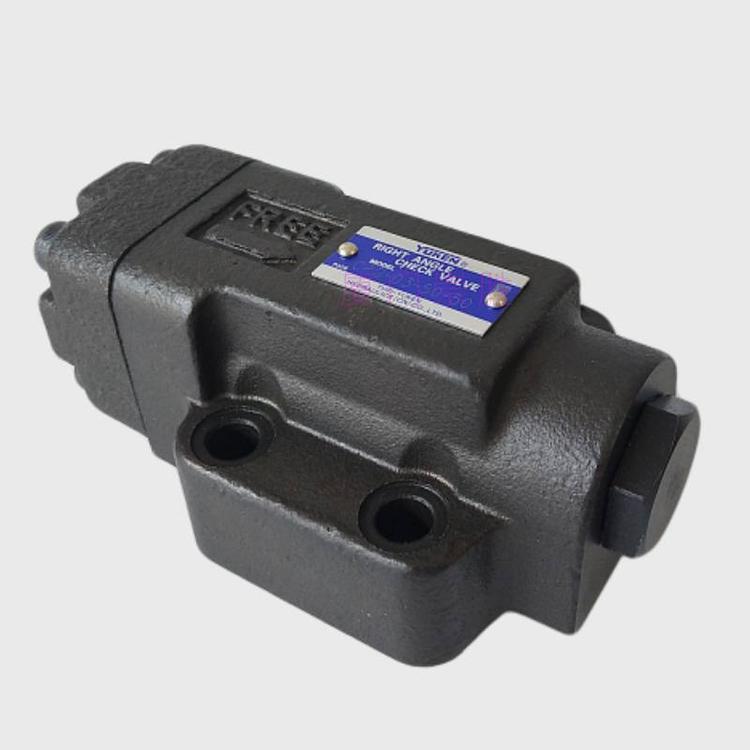

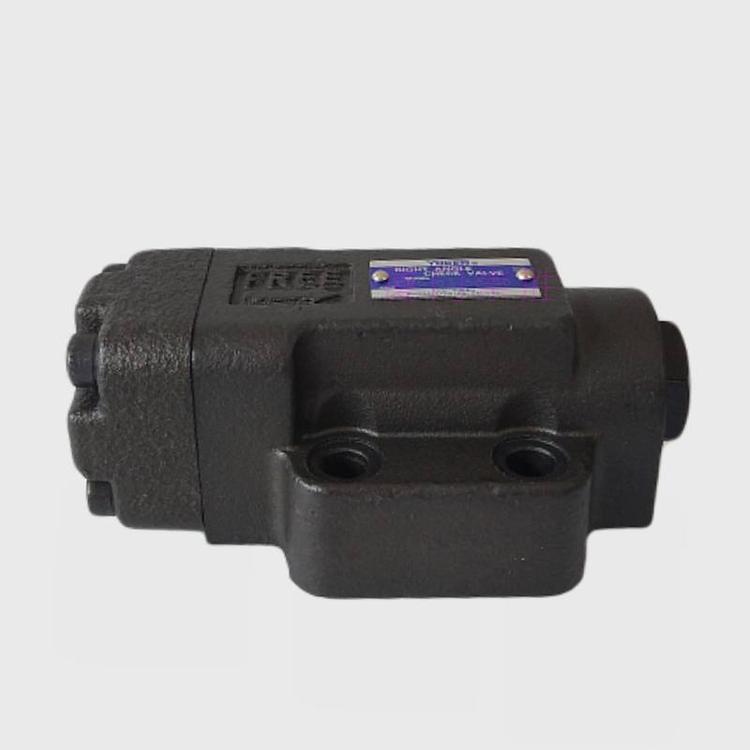

实物拍摄

液控单向部分型号：

CPG-03-20-50   CPG-03-50-50

CPG-06-20-50   CPG-06-50-50

CPG-10-20-50   CPG-10-50-50

CPT-03-20-50   CPT-03-50-50

CPT-06-20-50   CPT-06-50-50

CPT-10-20-50   CPT-10-50-50

关于图片：由于产品规格太多 不能一一展示 亲们可以联系客服索取 或者发样图给我们客服确认。

关于型号：由于产品型号太多 亲们可以联系客服 核对型号 实际发货按亲提供的型号规格 发货。

产品说明：由于液压产品系列众多，所以很多产品可能与图片显示有所不同众多型号未能全部发布，以上型号如未找到您需要的产品，请来电咨询！

我公司经销德国力士乐（Rexroth），北京华德（Haude)，油研（YUKEN)，

阿托斯（ATOS)等品牌的液压产品。

1.单向阀S型/板式单向阀S 10P 1B/

2.单向阀RVP系列

3.单向阻尼阀SZ8A系列

4.插装式单向阀M-SR KE 10B系列

5.叠加式单向阀Z1S 30B系列

6.叠加式液控单向阀Z2S系列

7.液控单向阀SV/SL 30B 40B/

8.旋钮换向阀WMD系列

9.手动换向阀WMM系列

10.滚轮换向阀WMU/R系列

11.电磁换向阀WE4系列

12.电磁换向阀WE5系列

13.电磁换向阀WE6 50B/ 系列

14.电磁换向阀WE6 61B/ 系列

15.电磁换向阀WE10 20B/系列

16.电磁换向阀WE10 30B/系列

17.液控换向阀WH系列

18.电磁球阀M-SEW6/M-SEW10系列

19.电液换向阀/液控换向阀WEH /WH 20B/50B系列

20.电液换向阀/液控换向阀WEH /WH 40B/60B系列

我公司经销德国力士乐（Rexroth），北京华德（Haude)，油研（YUKEN)，

阿托斯（ATOS)等品牌的液压产品。

1.节流阀/单向节流阀MG/MK系列

2.叠加型双单向节流阀Z2FS6、16、22系列

3.叠加式双单向节流阀Z2FS 30B系列

4.叠加式双单向节流阀Z2FS 40B系列

5.节流截止阀/单向节流截止阀DV/DRV系列

6.二通流量控制阀2FRM5系列

7.二通流量控制阀2FRM6系列

8.二通流量控制阀2FRM10、16系列

9.平衡阀FD系列

10.压力表开关AF6E 30B/系列

11.六点压力表开关MS2A系列

12.柱塞式压力继电器HED1系列

13.柱塞式压力继电器HED4系列

14.柱塞式压力继电器/电液控制HED8O 1X/系列

15.电磁球阀M-SED系列

A10VSO斜盘结构轴向柱塞变量泵：

泵常用到的工作液体油液无标识是矿物油，当代码是E时用作HFA,HFB,HFC三种流体液压油，高速型用做H；

轴向柱塞元件A10VS-变量泵，斜盘结构，工业驱动用，额峰压力280/350bar；

所运用的运行方式O，泵开式回路；

规格排量vg28/45/71/100/140；

A10VSO柱塞变量泵：泵的控制机构配备了10种装置：

DG/DR/DRG/DFR/DFR1/DFLR/FHD/FE1/DFE1/ED；系列用作31；

旋转方向顺时针R，逆时针L；

常用密封材料元件：带FKM轴封的NBR丁橡胶P，FKM氟橡胶V；

三种轴端形式：带键直轴DIN6885的P，花键轴SAE的S，花键轴SAE带较高通轴驱动转规的R；

安装方式法兰：28/45/71/100规格常用作ISO2孔安装A，ISO4孔安装法兰140规格型安装用做B四个孔；

A10VSO柱塞变量泵的工作油口连接12型用于系列31，规格28/45/71/100/140，通轴驱动常用到N00不带通轴驱动，泵有通轴驱动可带轴向泵，齿轮泵，径向柱塞泵；

A10VSO型斜盘结构轴向柱塞变量泵：此泵有两个壳体的泄油孔，优良的吸入性能；泵的连续压力允许可达280bar；

力士乐A10VSO系列产品特点说明

1、斜盘结构轴向柱塞变量泵，用于开式回路中的静液压传动

2、流量与传动速度和排量成比例

3、可通过调节旋转斜盘角度实现无级变量。

4、对摇架轴承进行流体静力卸载

5、用于泵出口内压力传感器的油口

6、低噪音等级

7、低压脉动

8、

9、高度抗气蚀、吸气压力及壳体压力峰值突然下降

10、通用通轴驱动

工作原理

斜盘式轴向柱塞泵由传动轴带动缸体旋转，斜盘和配油盘是固定不动的。柱塞均布于缸体内，柱塞的头部靠机械装置或在低压油作用下紧压在斜盘上。斜盘法线和缸体轴线的夹角为γ。当传动轴按图示方向旋转时，柱塞一方面随缸体转动，另一方面，在缸体内作往复运动。显然，柱塞相对缸体左移时工作容腔是压油状态，油液经配油盘的吸油口吸入；柱塞相对缸体右移时工作容腔是压油状态，油液从配油盘的压油口压出。缸体每转一周，每个柱塞完成吸、压油一次。如果可以改变斜角γ的大小和方向，就能改变泵的排量和吸、压油的方向，此时即为双向变量轴向柱塞泵。

当传动轴在电动机的带动下转动时，连杆推动柱塞在缸体中作往复运动，同时连杆的侧面带动活塞连同缸体一同旋转。配油盘是固定不动的。如果斜角度γ的大小和方向可以调节，就意味着可以改变泵的排量和吸、压油方向，此时的泵为双向变量轴向柱塞泵。

轴向柱塞泵结构

（1）斜盘式轴向柱塞泵：是一种轴向柱塞泵的结构简图。传动轴通过花键带动缸体旋转。柱塞(七个)均匀安装在缸体上。 柱塞的头部装有滑靴，滑靴与柱塞是球铰连接，可以任意转动。由弹簧通过钢球和压板将滑靴压靠在斜盘上。这样，当缸体转动时，柱塞就可以在缸体中往复运动，完成吸油和压油过程。配油盘7与泵的吸油口和压油口相通，固定在泵体上。另外，在滑靴与斜盘相接触的部分有一个油室，压力油通过柱塞中间的小孔进入油室，在滑靴与斜盘之间形成一个油膜，起着静压支承作用，从而减少了磨损。

这种泵的变量机构是手动的。转动手把，通过丝杠螺母副可以改变斜盘的倾角，从而改变泵的输出流量。

A2F型斜轴式轴向柱塞泵

1.主轴 2.轴承组 3.连杆柱塞副 4.缸体 5.泵体 6.球面配油盘 7.后盖 8.蝶形弹簧 9.中心轴

斜轴式轴向柱塞泵

它由主轴、轴承组、连杆柱塞副、缸体、 泵体、球面配油盘和后盖等组成。由于缸相对主轴有一个倾角，故称斜轴泵。连杆和中心轴的两端都是球铰结构。中心轴支承着缸体。套在中心轴上的蝶形弹簧将缸体压在配油盘上，保证了缸体在旋转时具有良好的密封性和自位性。

当主轴旋转时，连杆与柱塞内壁接触，通过柱塞带动缸体旋转，同时连杆带动柱塞在缸体柱塞孔内作往复运动，使柱塞底部的密封容积发生周期性的变化，通过配油盘的吸、压窗口完成吸油和压油过程。这种泵的流量计算公式与斜盘式轴向柱塞泵的形式相同，只不过要用缸体轴线与主轴之间夹角代替斜盘倾角。

（1）斜盘式轴向柱塞泵

图3.29 是一种轴向柱塞泵的结构简图。传动轴8通过花键带动缸体6旋转。柱塞5(七个)均匀安装在缸体上。 柱塞的头部装有滑靴4，滑靴与柱塞是球铰连接，可以任意转动。由弹簧通过钢球和压板3将滑靴压靠 在斜盘2上。这样，当缸体转动时，柱塞就可以在缸体中往复运动，完成吸油和压油过程。配油盘7与泵的吸油口和压油口相通，固定在泵体上。另外，在滑靴与斜盘相接触的部分有一个油室，压力油通过柱塞中间的小孔进入油室，在滑靴与斜盘之间形成一个油膜，起着静压支承作用，从而减少了磨损。 滑靴的静压支承原理如图3.30(动画） 所示。 这种泵的变量机构是手动的。转动手把1，通过丝杠螺母副可以改变斜盘的倾角，从而改变泵的输出流量。
