品牌:凯德斯
起订:1个
供应:500个
| 品牌 : | 凯德斯 | 型号 : | B200 |
| 材质 : | 不锈钢 | 形态 : | 角式 |
| 连接形式 : | 螺纹 | 驱动方式 : | 电子 |
| 流动方向 : | 单向 | 公称通径 : | 400x400 |
| 零部件及配件 : | 执行器 | 外形 : | 中型 |
| 标准 : | 国标 | 压力环境 : | 常压 |

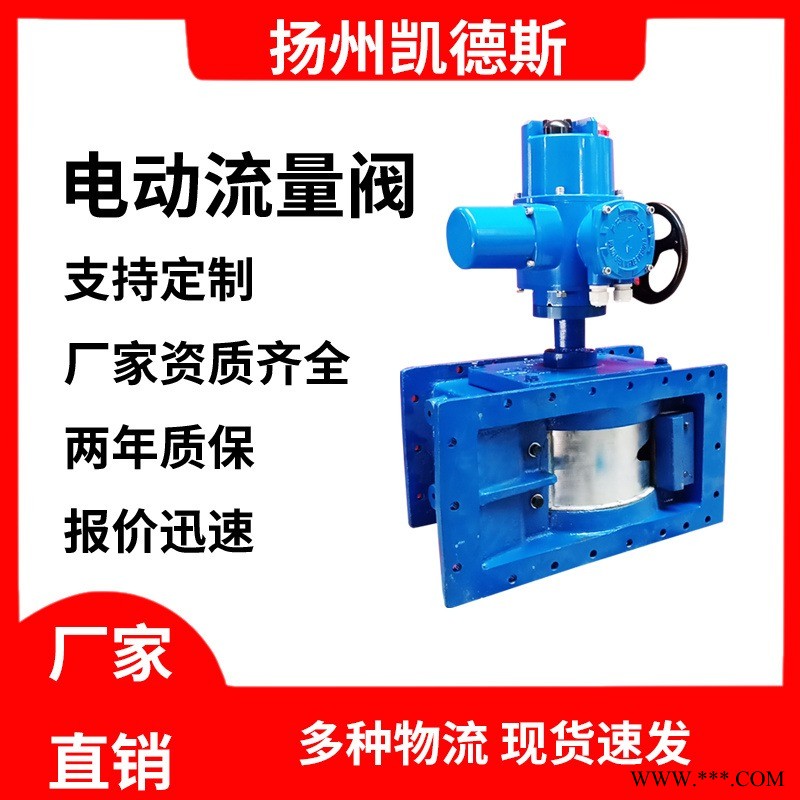

B400 电动流量阀 粉尘卸料阀 伊堡阀 底库卸料阀
一、用途
电动流量控制阀是引进消化国外新技术，自主创新的技术产品,其控制阀与开关阀完全相同，只是驱动方式不同。流量控制阀采用SIBOS（西博森），伯纳（欧玛）UNIC、DKJ等各种不同电动执行配套使用，达到自动调节或远程控制。（有关电动执行的技术说明，详见电动执行的使用说明书）
气动开关阀
一、概述:
气动开关阀主要在粉状物料流量控制系统中作开关用通常与流量控制阀串联配套使用。气动开关阀是以气缸为动力实现开关作用。
在结构上，气动开关阀与电动开关阀的阀体是没有什么区别的，主要区别在于推动阀体中的滑块改变位的推动力不同。气动开关阀由气路(管子)中的控制空气送到阀中的操作气缸推动活塞移动带动滑块改变圈体阀位；电动开关阀则通过螺旋线圈产生电磁吸力带动滑块改变阀体阀位。
由于气动开关阀改变阀位是通过其气缸内控制空气形成一定的压力后才能推动活塞与滑块改变体阀位，实际控制时开关速度相对较慢，而电动开关阀电流产生吸力的速度相对较快,因此从工作速度看电动开关动作较快。
此外,气动开关阀所接的控制信号是气压信号，必须用管子连接，体积较大；而电动开关阀的控制信号一般为电流信号，可用导线连接，而且没有操作柱塞，所以电动开关阀的体积比气动开关阀的体积小。
结构特点:
气动开关阀设计科学合理、结构紧凑、间芯开有U型槽口，在阀的进口设有衬垫，将阀体与阀芯隔开，衬垫与阀芯之间径向间隙可调整，以保证阀芯运转的灵活性。气动开关阀配用气缸,气动执行器或者用户指定。
三、性能参数 ：
型号 | B250 | B300 | B400 | B500 | B630 | 备注 | |
项目 | |||||||
阀体 | 调节流量t/h | 0~150t/h(max) | 0~220t/h(max) | 0~410t/h(max) | 0~550t/h(max) | 0~700t/h(max) | |
流量面积m2 | 0.016 | 0.024 | 0.04m2 | 0.052 | 0.068 | 或根据要求 | |
充气流量m3 | 13.5 | 16m | 21 | 27 | 34 | ||
气缸 | 型号 | QGB-100×200-MP4 | QGB-100×200-MP4 | QGB-100×200-MP4 | QGB-125×200-MP4 | QGB-125×200-MP4 | |
耗气量m3/h | 12 | 12 | 12 | 12 | 12 | ||
全程时间 | 1-2s | 1-2s | 1-2s | 1-2s | 1-2s | ||
电磁阀KD25-8 | 220V 50HZ | 220V 50HZ | 220V 50HZ | 220V 50HZ | 220V 50HZ | ||
适用温度℃ | ≤100℃ | ||||||
相对湿度 | <1% | ||||||
充气槽 | 0.005~001Mpa | ||||||
五、工作原理:
气动开关阀主要有阀体、密封垫、衬套、阀芯、轴承、透气层、充气槽及传动装置组成。风机给予低压小容量空气，经通道口由充气槽充气，气体透过透气层，均匀向上喷吹，鼓动物料向上位移，物料自重下落时，由设备安装斜度而产生位移，不断重复致使物料向前位移。气缸或者执行器带动联轴器，阀芯动作。气动开关阀作开关作用，通过电磁阀控制气动推杆气源来指令推杆动作，完成切换动作。
六、使用说明:
安装前请检查内腔有无杂物附着，否则会堵塞U型阀芯或损坏阀件。检查各传动部分是否灵活可靠。装时传动部分不允许做吊装用，并严禁损伤。两法兰连接中间需加密封垫片,然后均匀拧紧联接螺栓。
