品牌:智博睿
起订:1套
供应:1000套
| 品牌 : | 智博睿 | 型号 : | Z941H |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 15-800 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 执行器 |
| 用途 : | 疏水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

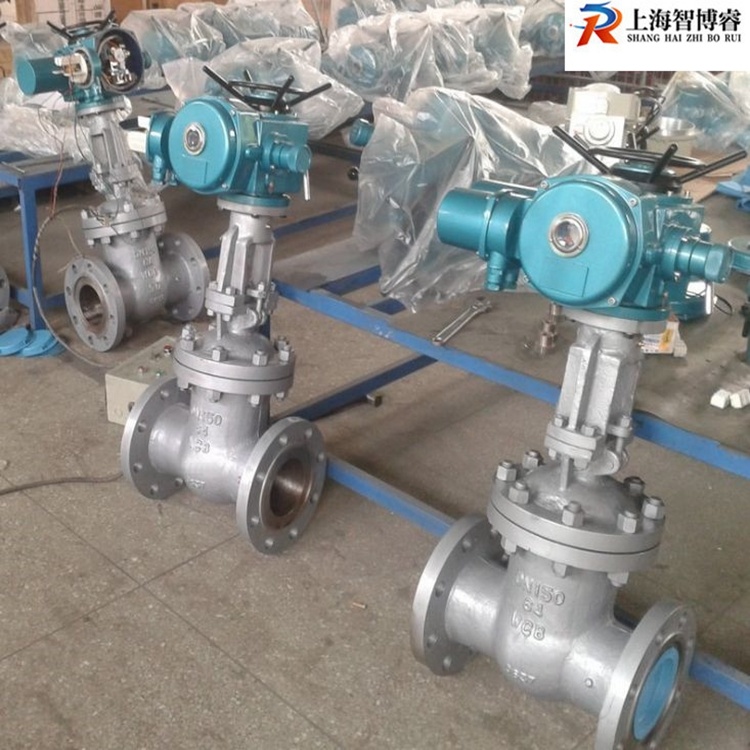

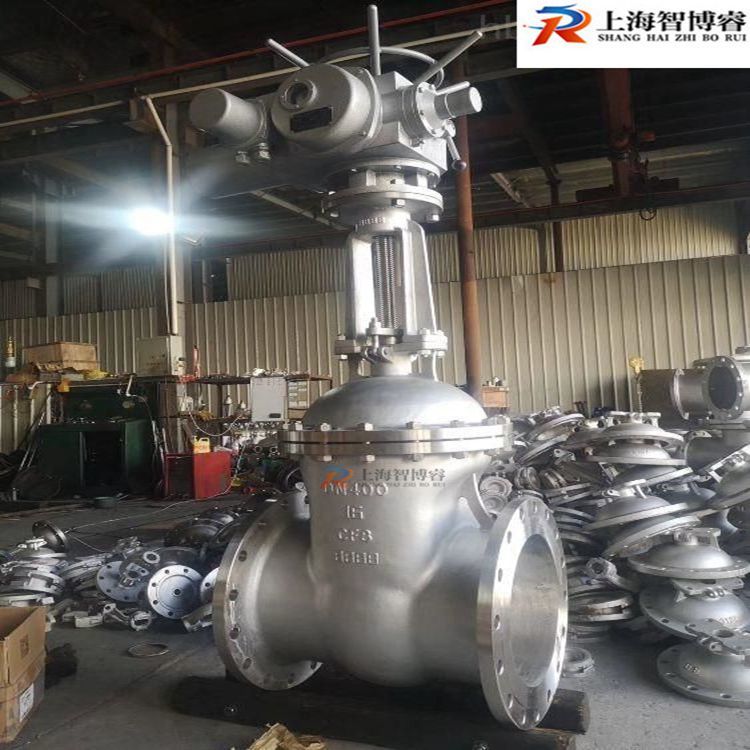

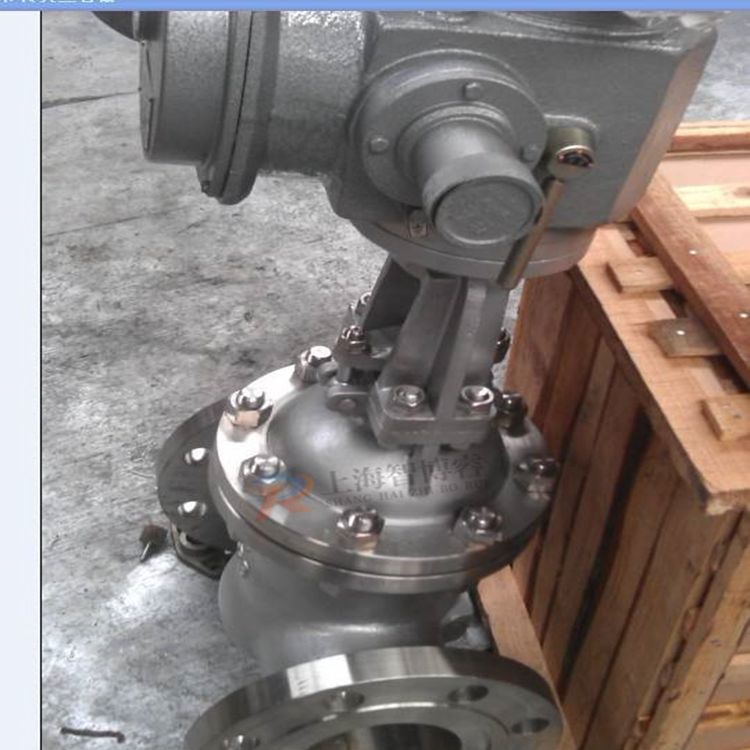

Z945W电动暗杆闸阀DN200 PN300电动闸阀 矿用不锈钢走水闸阀
电动暗杆闸阀该产品驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对电动暗杆闸阀进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。电动暗杆闸阀广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业的自动化要求。
■ 产品特点
1、电动暗杆闸阀适用于液、气介质管路和设备，作为接通和断流之用。
2、电动暗杆闸阀在管路中主要作截流用，安装不受流向限制。传动方式采用电动，启闭时可传递较大的力矩，大大减轻了启闭强度。
3、电动暗杆闸阀具有强度高、刚性好、耐磨损、寿命长、性能稳定等特点
■ 技术标准
执行标准 | 设计制造 | 结构长度 | 法兰面尺寸 | 试验-检验 |
GB/T12234-89 | GB/T12221-89 | JB79 GB/T9113 | JB/T9092-99 GB/T13927-92 |
■ 主要性能规范
型号 | 公称压力 (MPa) | 试验压力 (MPa) | 工作温度 | 使用介质 | |
密封 | 强度 | ||||
Z945H-10 | 1.0 | 1.1 | 1.5 | ≤200 ℃ | 水、蒸汽、油 |
Z945W-10 | |||||
Z945T-10 | ≤100 ℃ | 油品、煤气 | |||
■ 主要零件材料
1 | 阀体 | 灰铸铁、铸钢 |
2 | 闸板 | 碳钢+合金钢、灰铸铁、灰铸铁+黄铜 |
3 | 阀杆 | 碳钢、不锈钢、黄铜 |
4 | 垫片 | 四氟垫片、金属石墨垫片 |
5 | 大阀盖 | 灰铸铁、铸钢 |
6 | 小阀盖 | 灰铸铁、铸钢 |
7 | 填料 | 句四***、柔性石墨、浸油石棉盘根 |
8 | 支架 | 灰铸铁、铸钢 |
9 | 电动执行器 | 壳体(HT200、WCB) |
■ 主要外形及连接尺寸
公称通径DN | L | H | W | D | D1 | D2 | b |
50 | 180 | 根据客户 所要求配 置电动执 行器而定 | 160 | 125 | 100 | 20 | |
65 | 195 | 180 | 145 | 120 | 20 | ||
80 | 210 | 195 | 160 | 135 | 22 | ||
100 | 230 | 215 | 180 | 155 | 22 | ||
125 | 255 | 245 | 210 | 185 | 24 | ||
150 | 280 | 280 | 240 | 210 | 24 | ||
200 | 330 | 335 | 295 | 265 | 26 | ||
250 | 380 | 390 | 350 | 320 | 28 | ||
300 | 420 | 440 | 400 | 368 | 28 | ||
350 | 450 | 500 | 460 | 428 | 30 | ||
400 | 480 | 565 | 515 | 482 | 32 | ||
450 | 510 | 615 | 565 | 538 | 32 | ||
500 | 540 | 670 | 620 | 585 | 34 | ||
600 | 600 | 780 | 725 | 685 | 36 | ||
700 | 660 | 895 | 840 | 800 | 40 | ||
