PZ943H-16C矿用防爆电动法兰刀型闸阀|供应产品|上海智博睿电动阀门有限公司

价格:￥3120.00/件
品牌:智博睿
起订:1件
供应:9999件

品牌 :	智博睿	型号 :	PZ943H-16C
连接形式 :	法兰	主体材料 :	不锈钢
公称通径 :	DN50-DN600	适用介质 :	水
密封形式 :	硬密封型	标准 :	国标
外形 :	大型	流动方向 :	单向
驱动方式 :	电动	零部件及配件 :	执行器
用途 :	疏水	压力环境 :	常压
工作温度 :	常温	类型(通道位置) :	直通式

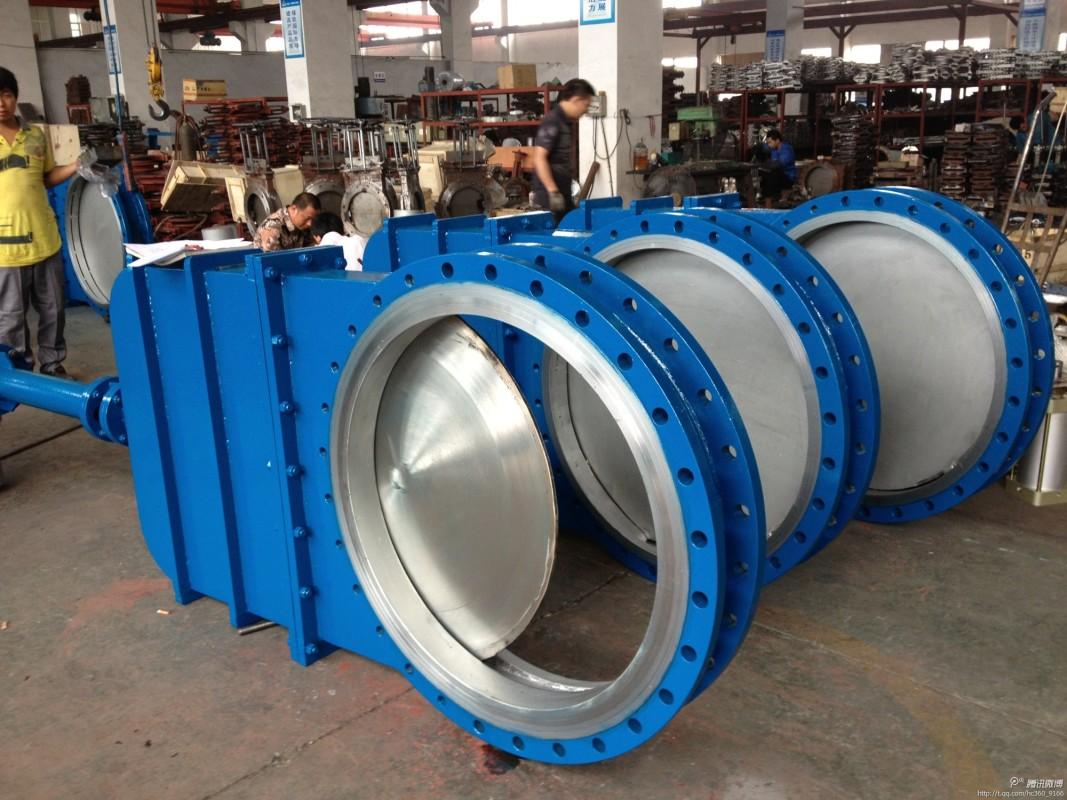

PZ943H-16C矿用防爆电动法兰刀型闸阀

一、PZ943H-16C矿用防爆电动法兰刀型闸阀，配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭，阀体材质采用铸钢、不锈钢，通径范围： DN50～DN1000，使用温度：≤425℃，公称压力：1.0～1.6MPa。应用于化工、煤炭、制糖、污水、造纸等领域，特别适合于造纸行业在管道上作调节与节流使用。

二、PZ943H-16C矿用防爆电动法兰刀型闸阀产品特点

l、PZ943H-16C矿用防爆电动法兰刀型闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50～900mm，明杆DN50～900mm)，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得zui佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
2、阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
3、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
6、刀形浆闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
7、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
8、工作温度：软密封(PTFE)：-40℃～180℃；碳素钢：-29℃～425℃；不锈钢：-40℃～600℃；铬钼钒钢：≤550℃；工作压力：0．6～1．6MPa

三、PZ943H-16C矿用防爆电动法兰刀型闸阀执行标准

设计按JB／T869l-1998 MSS SP-81
法兰按GB／T9113．1-2000
结构长度按GB／T1-5188．2-94
试验和验收按GB／T13927

四、PZ943H-16C矿用防爆电动法兰刀型闸阀

部件材质说明

代号零件名称材质说明名称牌号1圆螺母优质碳素钢252手轮灰口铸钢HT2003轴承压盖优质碳素钢354阀杆螺母铝青铜ZCuA19Mn2、ZCuA19Fe4Ni4Mn2铝黄铜ZCuZn25A16Fe3Mn35轴承—511106阀杆不锈钢304、316、2Cr137支架碳素钢、不锈钢WCB、CF8等8闸板不锈钢304、316、304L、316L、2Cr139螺栓螺母优质碳素钢3510填料压盖碳素钢WCB11填料柔性shi墨盘根shi棉根增强四氟纤维盘根—12阀体碳素钢、不锈钢WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不锈钢

PZ973电动刀型闸阀部件材质说明

五、PZ943H-16C矿用防爆电动法兰刀型闸阀主要性能规范

公称压力PN(MPa)	壳体试验(MPa)	密封试验(MPa)	适用介质
1.0	1.5	1.1	烟气、灰、渣水混合物、空气混合物
1.6	2.4	1.8

六、PZ943H-16C矿用防爆电动法兰刀型闸阀主要外型及连接尺寸

公称压力	DN	L	D1	D2	H	D0	L0	L1	L2	N-M	电装型号	电机功率	公称转矩	重量
0.6 MPa	50	50	90	110	370	365	283	326	219	4-M12	DZ10	0.25	100	52.3
65	50	110	130	460	365	283	326	219	4-M12	DZ10	0.25	100	53
80	50	125	150	590	365	283	326	219	4-M16	DZ10	0.25	100	55
100	50	145	170	780	365	283	326	219	4-M16	DZ10	0.25	100	57.4
125	50	175	200	950	365	283	326	219	8-M16	DZ10	0.25	100	62
150	60	200	225	980	365	283	326	219	8-M16	DZ10	0.25	100	71.3
200	60	255	280	1053	365	283	371	219	8-M16	DZ15	0.37	150	80.5
250	70	310	335	1060	365	283	371	219	12-M16	DZ20	0.37	200	99.6
300	80	362	395	1230	365	283	371	219	12-M20	DZ20	0.37	200	122.7
350	90	412	445	1250	365	283	371	219	12-M20	DZ30	0.55	300	148
400	100	462	498	1767	365	283	371	219	16-M20	DZ30	0.55	300	158
450	120	518	550	1920	560	365	470	310	16-M20	DZ45	1.5	450	224
500	130	568	600	2010	560	365	470	310	16-M20	DZ45	1.5	450	241
600	140	670	705	2110	560	365	470	310	20-M22	DZ60	2.2	600	335
1.0 MPa	50	50	100	125	370	365	283	326	219	4-M16	DZ10	0.25	100	54
65	50	120	145	460	365	283	326	219	4-M16	DZ10	0.25	100	60
80	50	135	160	590	365	283	326	219	4-M16	DZ10	0.25	100	62
100	50	155	180	780	365	283	326	219	8-M16	DZ10	0.25	100	66
125	50	185	210	950	365	283	326	219	8-M16	DZ10	0.25	100	76
150	60	210	240	980	365	283	371	219	8-M20	DZ15	0.37	150	84
200	60	265	295	1053	365	283	371	219	8-M20	DZ20	0.37	200	106
250	70	320	350	1060	365	283	371	219	12-M20	DZ20	0.37	200	120
300	80	368	400	1230	365	283	371	219	12-M20	DZ30	0.55	300	218
350	90	428	460	1250	365	283	371	219	16-M20	DZ30	0.55	300	230
400	100	482	515	1767	560	365	470	310	16-M22	DZ45	1.5	450	297
450	120	532	565	1920	560	365	470	310	20-M22	DZ45	1.5	450	369
500	130	585	620	2010	560	365	470	310	20-M22	DZ60	2.2	600	420
600	140	685	725	2110	560	365	470	310	20-M27	DZ60	2.2	600	520
1.6 MPa	50	65	100	125	370	365	283	326	219	4-M16	DZ10	0.25	100	650
65	65	120	145	460	365	283	326	219	4-M16	DZ10	0.25	100	65
80	70	135	160	590	365	283	326	219	8-M16	DZ10	0.25	100	68
100	70	155	180	780	365	283	326	219	8-M16	DZ10	0.25	100	74
125	70	185	210	950	365	283	326	219	8-M16	DZ10	0.25	100	77
150	80	210	240	980	365	283	371	219	8-M20	DZ15	0.37	150	96
200	80	265	295	1053	365	283	371	219	12-M20	DZ20	0.37	200	114
250	94	320	355	1060	365	283	371	219	12-M22	DZ20	0.37	200	135
300	98	375	410	1230	365	283	371	219	12-M22	DZ30	0.55	300	230
350	100	435	470	1250	365	283	371	219	16-M22	DZ30	0.55	300	251
400	110	485	525	1767	560	365	470	310	16-M27	DZ45	1.5	450	130
450	120	545	585	1920	560	365	470	310	20-M27	DZ45	1.5	450	378
500	130	608	650	2010	560	365	470	310	20-M30	DZ60	2.2	600	435
600	140	718	770	2110	560	365	470	310	20-M36	DZ60	2.2	600	530
