| 品牌 : | 智博睿 | 型号 : | Z943F |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | DN50-DN600 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 执行器 |
| 用途 : | 疏水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

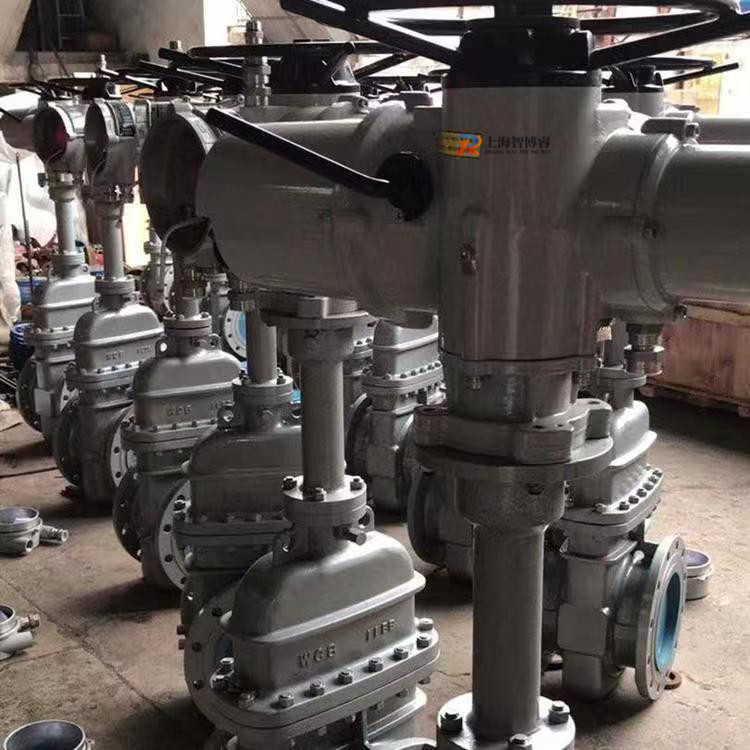

带导流平板闸阀Z943F
窗体顶端
窗体底端
Z943F带导流孔平板闸阀概述：
带导流平板闸阀具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置，特别适用于石化、油、气、长输管线等领域。
系列型号：Z43WF/Z543/Z643WF/Z943WF
连接方式：法兰、对焊
结构形式：3-单闸板、4-双闸板
密封性质：H-合金钢,Y-硬质合金,D-渗氮钢,F-增强聚四氟乙烯
公称通径：DN25～1000mm，NPS1"～40"
公称压力：PN1.0～16.0MPa，Class150～900Lb
驱动方式：手动、伞齿轮传动、气动、电动 、液动
Z943H带导流平板闸阀产品特点：
1.压力密封 – 结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现zui好的阀帽密封。
2.执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
3.阀杆 – 螺纹长度直到托架；销钉和点焊；具有稳定性。
4.整体止动 – 整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。
