品牌:智博睿
起订:1件
供应:9999件
| 品牌 : | 智博睿 | 型号 : | PZ973H-10C |
| 连接形式 : | 法兰 | 主体材料 : | 不锈钢 |
| 公称通径 : | DN50-DN600 | 适用介质 : | 排水、供热、电站、化工、食品、造纸、 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 执行器 |
| 用途 : | 排污 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

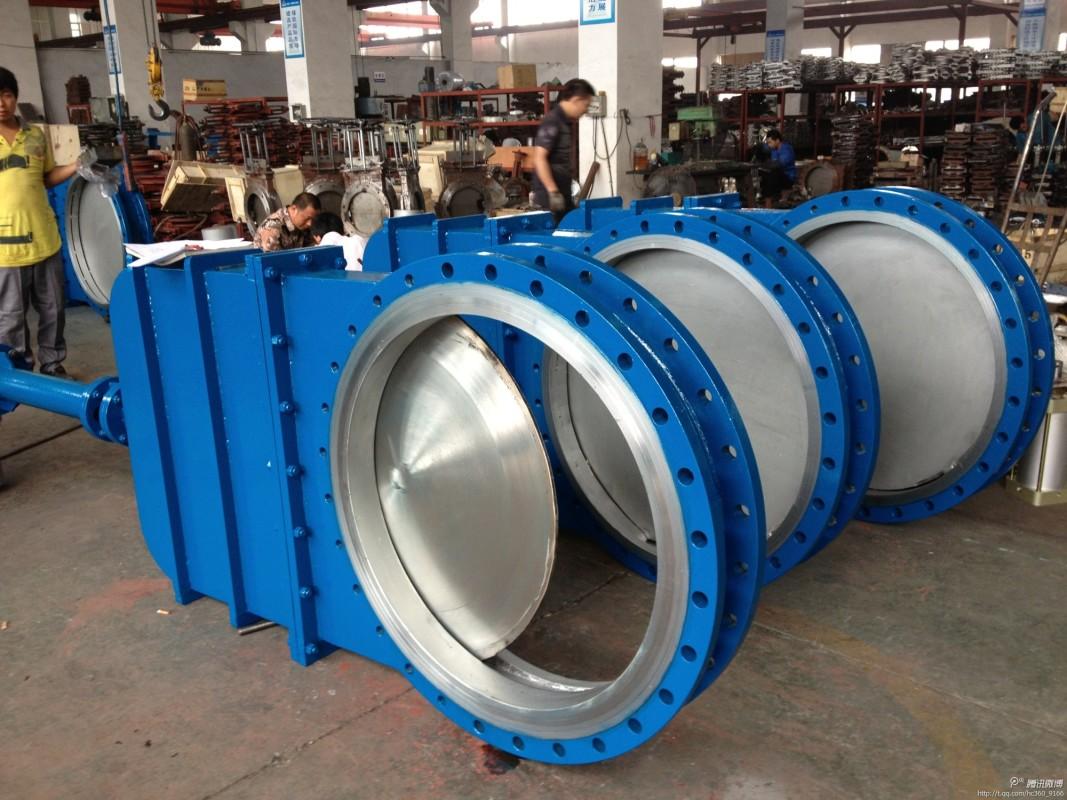

PZ973H-10C电动对夹式刀形闸阀
一、PZ973H-10C电动对夹式刀形闸阀概述
该产品驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤炭、采矿等工程，满足了现在工、农业的自动化要求。
二、PZ973H-10C电动对夹式刀形闸阀特点
1、启闭迅速、平稳可靠、自动化程度高
2、安装高度及位置不受限制
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作
4、配有手动，万一供电中断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。
三、PZ973H-10C电动对夹式刀形闸阀 电动装置参数
1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级。
3、防水型：防水型产品具有防尘、防浸水（IP67）的外壳防护等级。
4、防爆型（EX）：防爆等级为DII BT4/DII CT4（不含乙炔）。
5、环境温度：-20℃～40℃。
6、可选：配电气控制器。
四、PZ973H-10C电动对夹式刀形闸阀主要外形及连接尺寸
公称压力 | DN | L | D1 | D2 | H | D0 | L0 | L1 | L2 | N-Φ | 电装型号 |
0.6 | 50 | 43 | 90 | 110 | 600 | 125 | 215 | 318 | 197 | 4-M12 | DZW10 |
65 | 46 | 110 | 130 | 670 | 125 | 215 | 318 | 197 | 4-M12 | DZW10 | |
80 | 46 | 125 | 150 | 680 | 125 | 215 | 318 | 197 | 4-M16 | DZW10 | |
100 | 52 | 145 | 170 | 700 | 125 | 215 | 318 | 197 | 4-M16 | DZW10 | |
125 | 56 | 175 | 200 | 720 | 125 | 215 | 318 | 197 | 8-M16 | DZW10 | |
150 | 56 | 200 | 225 | 790 | 125 | 215 | 318 | 197 | 8-M16 | DZW10 | |
200 | 60 | 255 | 280 | 850 | 125 | 215 | 363 | 197 | 8-M16 | DZW15 | |
250 | 68 | 310 | 335 | 1100 | 125 | 215 | 363 | 197 | 12-M16 | DZW20 | |
300 | 78 | 362 | 395 | 1180 | 125 | 215 | 363 | 197 | 12-M20 | DZW20 | |
350 | 78 | 412 | 445 | 1280 | 125 | 215 | 363 | 197 | 12-M20 | DZW30 | |
400 | 102 | 462 | 495 | 1460 | 125 | 215 | 363 | 197 | 16-M20 | DZW45 | |
450 | 114 | 518 | 550 | 1600 | 235 | 240 | 437 | 277 | 16-M20 | DZW45 | |
500 | 127 | 568 | 600 | 1800 | 235 | 240 | 437 | 277 | 16-M20 | DZW45 | |
600 | 154 | 670 | 705 | 2100 | 235 | 240 | 437 | 277 | 20-M22 | DZW60 | |
700 | 165 | 775 | 810 | 2300 | 260 | 274 | 526 | 283 | 24-M22 | DZW90 | |
800 | 190 | 880 | 920 | 2500 | 260 | 274 | 526 | 283 | 24-M27 | DZW120 | |
900 | 203 | 980 | 1020 | 2700 | 295 | 319 | 554 | 309 | 27-M27 | DZW180 | |
1000 | 216 | 1080 | 1120 | 2900 | 295 | 319 | 554 | 309 | 28-M27 | DZW250 | |
1200 | 254 | 1295 | 1340 | 3400 | 295 | 319 | 554 | 309 | 32-M30 | DZW250 | |
1.0 | 50 | 43 | 160 | 125 | 600 | 125 | 215 | 318 | 197 | 4-M16 | DZW10 |
65 | 46 | 120 | 145 | 670 | 125 | 215 | 318 | 197 | 4-M16 | DZW10 | |
80 | 46 | 135 | 160 | 680 | 125 | 215 | 318 | 197 | 4-M16 | DZW10 | |
100 | 52 | 155 | 180 | 700 | 125 | 215 | 318 | 197 | 8-M16 | DZW10 | |
125 | 56 | 185 | 210 | 720 | 125 | 215 | 318 | 197 | 8-M16 | DZW10 | |
150 | 56 | 210 | 240 | 790 | 125 | 215 | 318 | 197 | 8-M20 | DZW10 | |
200 | 60 | 265 | 295 | 850 | 125 | 215 | 363 | 197 | 8-M20 | DZW15 | |
250 | 68 | 320 | 350 | 1100 | 125 | 215 | 363 | 197 | 12-M20 | DZW20 | |
300 | 78 | 368 | 400 | 1180 | 125 | 215 | 363 | 197 | 12-M20 | DZW20 | |
350 | 78 | 428 | 460 | 1280 | 125 | 215 | 363 | 197 | 16-M20 | DZW30 | |
400 | 102 | 482 | 515 | 1460 | 235 | 240 | 437 | 277 | 16-M22 | DZW45 | |
450 | 114 | 532 | 565 | 1600 | 235 | 240 | 437 | 277 | 20-M22 | DZW45 | |
500 | 127 | 585 | 620 | 1800 | 235 | 240 | 437 | 277 | 20-M22 | DZW60 | |
600 | 154 | 685 | 725 | 2100 | 260 | 274 | 526 | 283 | 20-M27 | DZW90 | |
700 | 165 | 800 | 840 | 2300 | 260 | 274 | 526 | 283 | 24-M27 | DZW120 | |
800 | 190 | 898 | 950 | 2500 | 295 | 319 | 554 | 309 | 24-M30 | DZW180 | |
900 | 203 | 1005 | 1050 | 2700 | 295 | 319 | 554 | 309 | 28-M30 | DZW180 | |
1000 | 216 | 1115 | 1160 | 2900 | 295 | 319 | 554 | 309 | 28-M30 | DZW250 | |
1200 | 254 | 1325 | 1380 | 3400 | 295 | 319 | 554 | 309 | 32-M36 | DZW250 |
