| 品牌 : | 锐茨 | 型号 : | CS11H |
| 材质 : | 铸钢 | 连接形式 : | 螺纹 |
| 种类 : | 浮球式 | 公称通径 : | DN15-25 |
| 适用介质 : | 水 | 压力环境 : | 低压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 焊条 | 形态 : | 球式 |
| 类型(通道位置) : | 二通式 |
产品概述：

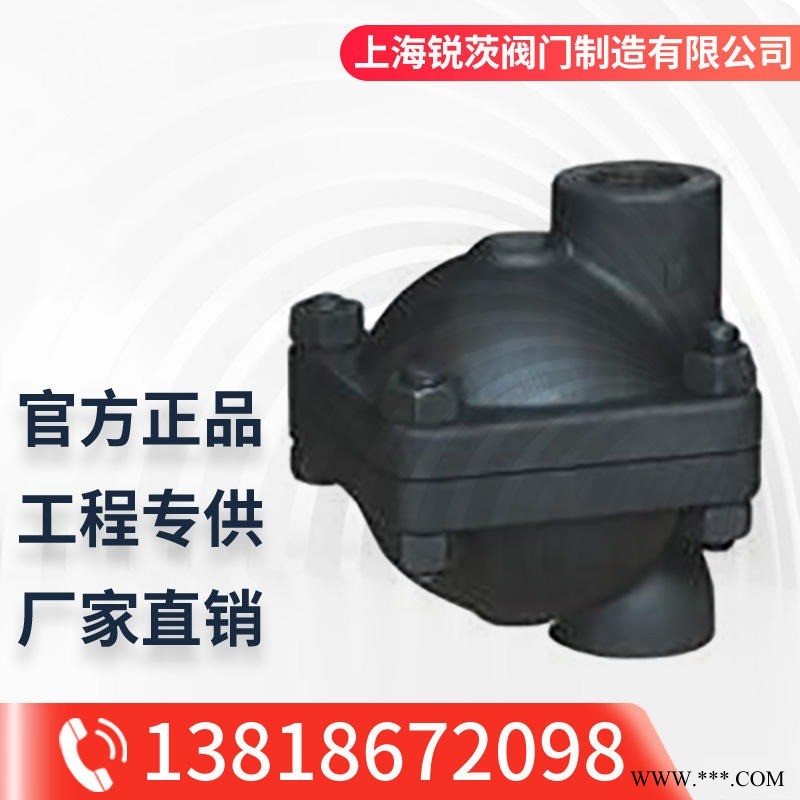

CS11H立式自由浮球式疏水阀适用于蒸汽管网及小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。可垂直安装于蒸汽管道上，使用方便。
工作原理：
立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
连接尺寸表：
型号 | 通径 | 连接方式 | 外形尺寸 | 重 量 | |
H | L | ||||
CS11H-16-ⅠL | 15 | 螺纹 | 120 | 84 | 2.2 |
20 | 120 | 84 | 2.2 | ||
25 | 120 | 84 | 2.2 | ||
CS41H-16-ⅠL | 15 | 法兰 | 150 | 84 | 4.5 |
20 | 150 | 84 | 4.5 | ||
25 | 150 | 84 | 4.5 | ||
CS11H-16-ⅡL | 15 | 螺纹 | 160 | 170 | 5.4 |
20 | 160 | 170 | 5.4 | ||
25 | 160 | 170 | 5.4 | ||
CS41H-16-ⅡL | 15 | 法兰 | 210 | 195 | 6.7 |
20 | 210 | 195 | 6.7 | ||
25 | 210 | 195 | 6.7 | ||
