| 品牌 : | 锐茨 | 型号 : | G41F-10S |
| 材质 : | 塑料 | 连接形式 : | 法兰 |
| 结构形式 : | 屋式 | 公称通径 : | DN15-200 |
| 适用介质 : | 各种高腐蚀化学介质 | 驱动方式 : | 手动 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 手轮 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |

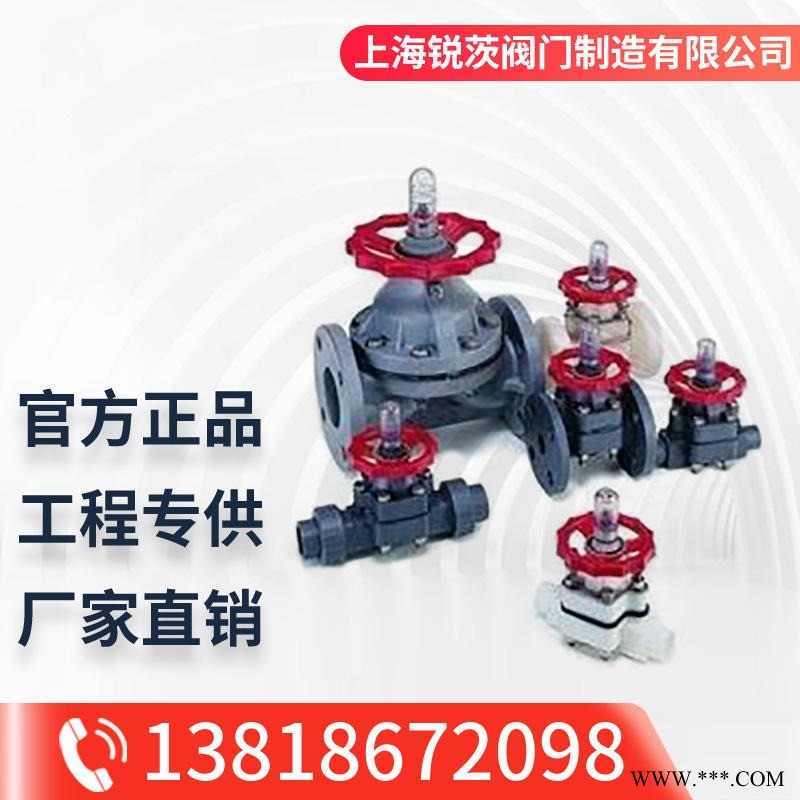

一、G41F-10S塑料隔膜阀概述
塑料隔膜阀详细说明
使用范围及结构特点：
1.适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。
2.过流部件彩RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。
4.采用螺杆升降结构，启闭力矩大，平稳性好。
二、隔膜阀的安装与使用：
1.两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
2.顺时针方向旋手柄为关闭，反之开启。
3.根据指示器位置可判断开启程度。
三、塑料隔膜阀HG、JIS、DIN、ANSI外形对照表(HG/T2643-94)
| DN | D1 | D | L | b | H | n | ￠ | ||||||||||||
| HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | ||||
| 15 | 95 | 65 | 70 | 65 | 60 | 125 | 110 | 130 | 110 | 14 | 125 | 4 | 4 | 4 | 4 | 14 | 15 | ||
