品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | GM |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 直通式 | 公称通径 : | DN10-50mm |
| 适用介质 : | 空气 | 驱动方式 : | 手动 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
产品概述：

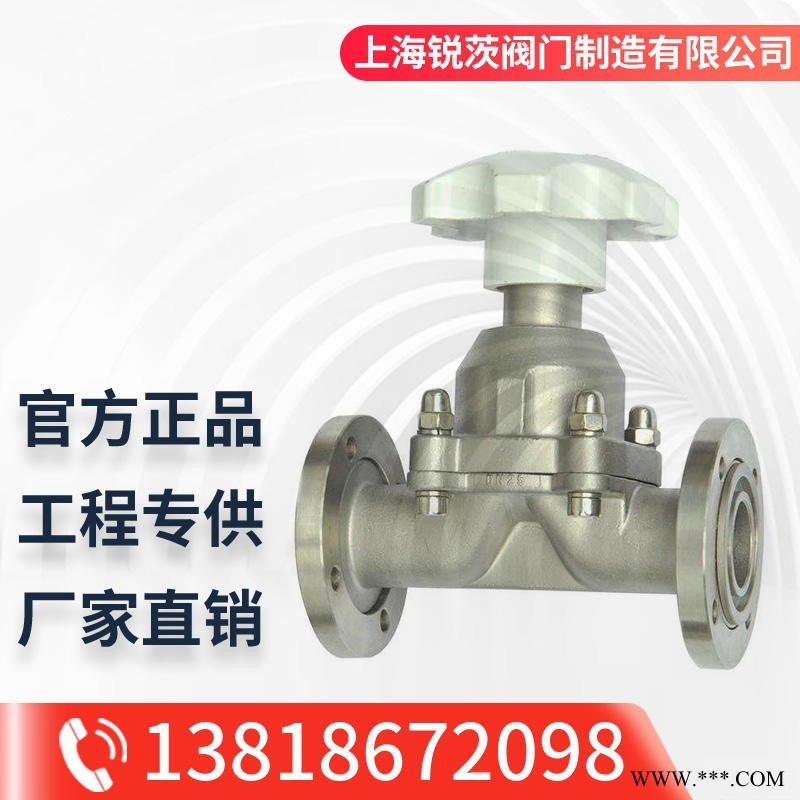

GM型高真空(压力)隔膜阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、饮料、化妆品及化工领域。
技术参数：
（1）、产品型号：GM
（2）、适用范围：0.6×106～1.3×10-4
（3）、产品别名：法兰高真空隔膜阀
（4）、连接形式：法兰、焊接
（5）、公称通径：10-50 mm
（6）、适用介质：乳制品、酒业、生物工程、食品、饮料、化妆品及化工领域
（7）、适用温度：-25～+80℃
（8）、主体材质：不锈钢
（9）、主要零件材料：①、阀体、阀板、阀杆：不锈钢 ②、隔膜：硅橡胶、氟橡胶
主要参数性能：
阀门漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
适用温度：Applicable Temperature | -25～+80℃(丁腈橡胶) |
适用范围：Applicability | |
连接型式 Loose Flange | 使用压力范围(Pa) |
活套法兰(GB6070、JB919) | 0.6×106～1.3×10-4 |
焊接法兰(GB6070、JB919) | 1.6×106～1.3×10-4 |
快卸法兰(GB4982) | 0.1×106～1.3×10-4 |
螺纹连接 Threaded Connection | 1.6×106～1.3×10-4 |
连接尺寸(mm)：
活套法兰连接(GB6070)
型号 | DN | Do | D | n-φc | W | H/H1 | L |
GM-10 | 10 | 40 | 55 | 4-φ6.6 | 65 | 89/99 | 75 |
GM-16 | 16 | 45 | 60 | 4-φ6.6 | 80 | 89/99 | 108 |
GM-20 | 20 | 50 | 65 | 4-φ6.6 | 80 | 91/102 | 118 |
GM-25 | 25 | 55 | 70 | 4-φ6.6 | 80 | 110/123 | 120 |
GM-32 | 32 | 70 | 90 | 4-φ9 | 80 | 129/138 | 146 |
GM-40 | 40 | 80 | 100 | 4-φ9 | 120 | 139/159 | 150 |
GM-50 | 50 | 90 | 110 | 4-φ9 | 120 | 159/186 | 180 |
