品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | G41J |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 结构形式 : | 直流式 | 公称通径 : | DN15-300mm |
| 适用介质 : | 蒸汽 | 驱动方式 : | 手动 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
产品概述：

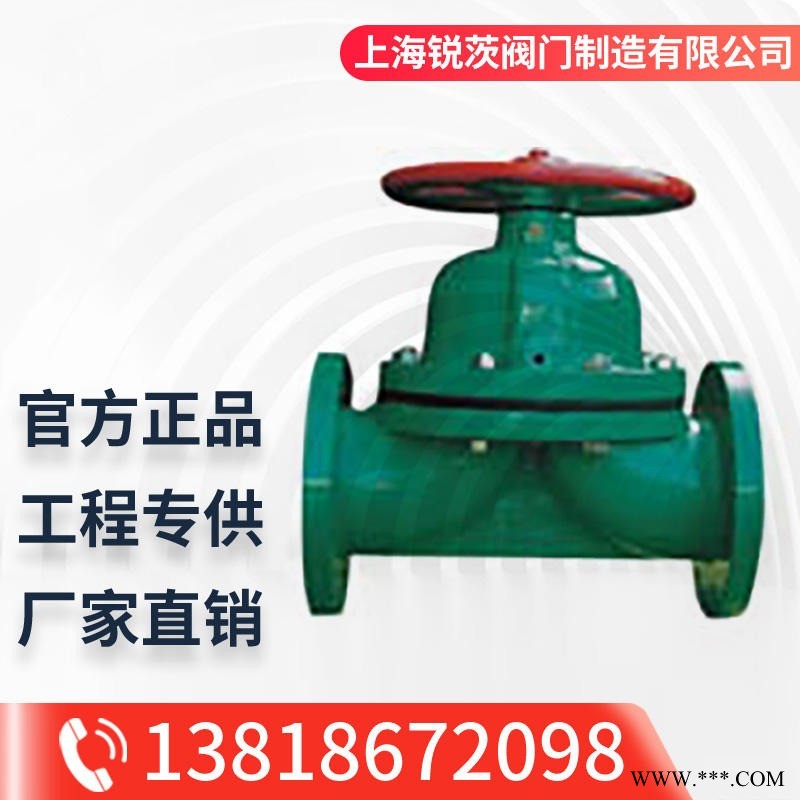

G41J直通衬胶隔膜阀适用于非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材)。
性能参数：
型号 | 公称压力Mpa | 实验压力（Mpa） | 工作压力（Mpa） | 适用温度 | 适用介质 | |||
阀体强度 | 密封面 | |||||||
G41J-6 | 0.6 | 0.9 | 0.66 | 0.6 | 0.4 | 0.25 | 小于等于80摄氏度 | 一般腐蚀性介质 |
G41J-10 | 1.0 | 1.5 | 1.1 | 1.0 | ||||
主要外形及连接尺寸：
型号 | 公称尺寸DN | 外形及连接尺寸mm | ||||||
L | D1 | D | Do | Z-φd
| H | H1 | ||
G41J-6 | 25 | 145 | 85 | 115 | 120 | 4-14 | 121 | 135 |
32 | 160 | 100 | 135 | 120 | 4-18 | 132 | 150 | |
40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
100 | 350 | 180 | 215 | 280 | 4-18 | 270 | 322 | |
125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
150 | 460 | 240 | 280 | 320 | 8-18 | 384 | 464 | |
200 | 570 | 295 | 335 | 400 | 8-23 | 518 | 638 | |
250 | 680 | 350 | 390 | 500 | 8-23 | 598 | 734 | |
300 | 790 | 400 | 440 | 560 | 12-23 | 698 | 778 | |
350 | 900 | 460 | 500 | 560 | 12-23 | 723 | 883 | |
400 | 1000 | 515 | 565 | 640 | 16-23 | 868 | 1078 | |
G41J-10 | 25 | 145 | 85 | 115 | 120 | 16-25 | 121 | 135 |
32 | 160 | 100 | 135 | 120 | 4-14 | 132 | 150 | |
40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
100 | 350 | 180 | 215 | 280 | 8-18 | 270 | 322 | |
125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
150 | 460 | 240 | 280 | 320 | 8-23 | 384 | 464 | |
