品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | 900 |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 杠杆式 |
| 加工定制 : | 是 | 连接形式 : | 法兰 |
| 材质 : | 不锈钢 | 公称通径 : | DN25-100 |
| 适用介质 : | 水 | 标准 : | 德标 |
| 流动方向 : | 双向 | 零部件及配件 : | 配件 |
| 形态 : | 角式 | 压力环境 : | 高压 |
| 类型(通道位置) : | 三通式 | 阀体构造 : | 封闭式 |

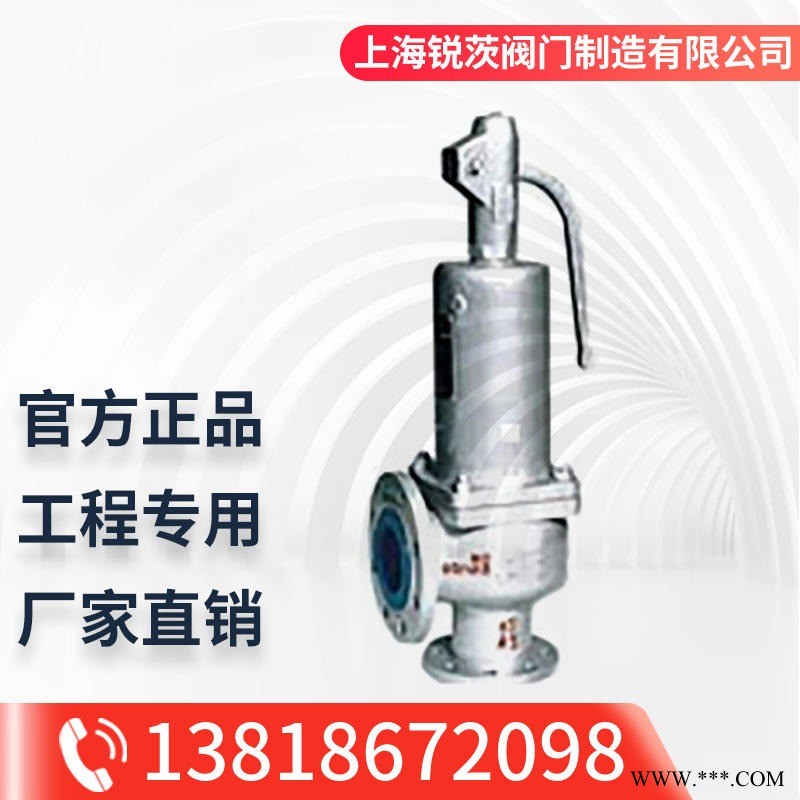

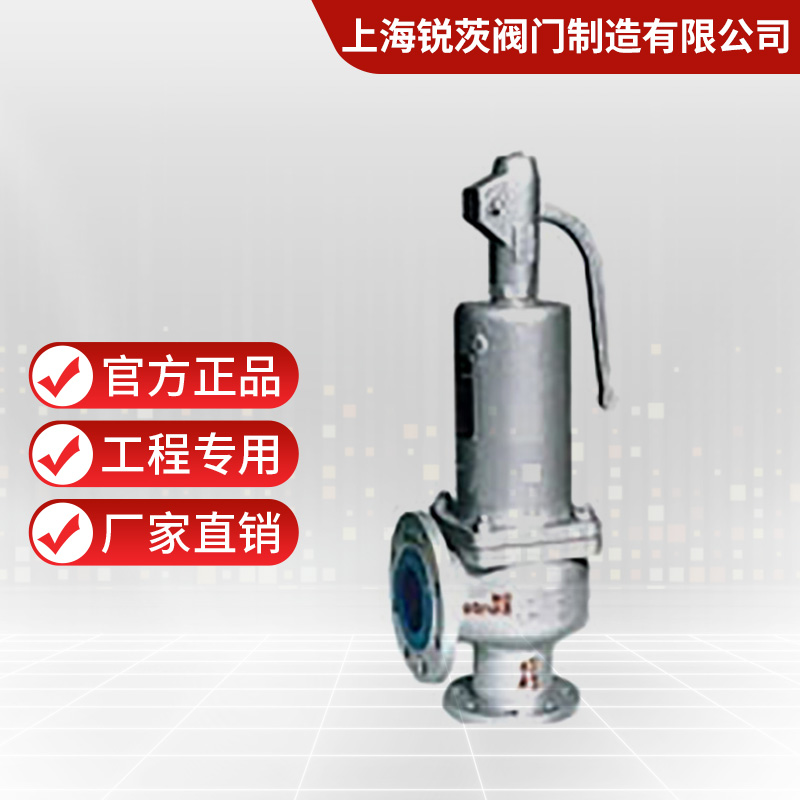

德标安全阀使用范围
900系列德标安全阀主要用于石油、天然气、化工、电力、城市燃气等领域，作为超压保护装置，具有动作精度高，重复性好，回座准确，操作维护方便。
901型 902型 911型 912型
闭式阀帽 开式阀帽 闭式阀帽 闭式阀帽
闭式顶盖 开式顶盖 气密式顶盖 开式顶盖
带手柄 带手柄 不带手柄 带手柄
德标安全阀性能参数
| 型号 | 公称压力 | 阀体材质 | 公称通径 | 工作温度 |
| 35.901/902/911/912 | PN40/16 | 铸钢1.0619+N | DN20/32～DN150/250 | -10℃～+450℃ |
| 55.901/911 | PN40/16 | 不锈钢1.4408 | DN20/32～DN100/150 | -60℃～+400℃ |
| DN | 20/32 | 25/40 | 32/50 | 40/65 | 50/80 | 65/100 | 80/125 | 100/150 | 125/200 | 150/250 |
| 流通孔径 | 18 | 22.5 | 29 | 36 | 45 | 58.5 | 72 | 80 | 100 | 125 |
| 流通面积 | 254 | 398 | 661 | 1018 | 1590 | 2688 | 4072 | 6362 | 8825 | 12266 |
| 重量 | 8.5 | 10 | 14 | 20 | 28 | 40 | 53 | 80 | 125 | 165 |
德标安全阀外形和连接尺寸
| 901,902,911,912型安全阀 | |||||||||||
| DN1×DN2 | 20×32 | 25×40 | 32×50 | 40×65 | 50×80 | 65×100 | 80×125 | 100×150 | 125×200 | 150×250 | |
| D1 | PN16 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 |
| PN40 | 235 | 220 | 300 | ||||||||
| D2 | PN16 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 |
| b1 | 20 | 20 | 20 | 21 | 22 | 24 | 26 | 28 | 31 | 34 | |
| b2 | 19 | 19 | 20 | 20 | 20 | 20 | 22 | 22 | 27 | 29 | |
| L | 85 | 100 | 110 | 115 | 120 | 140 | 160 | 180 | 200 | 220 | |
| L1 | 95 | 105 | 115 | 140 | 150 | 170 | 195 | 220 | 250 | 285 | |
| H | 270 | 280 | 330 | 3950 | 435 | 545 | 610 | 690 | 845 | 890 | |
| 排水孔(带螺塞,不锈钢结构为特别设计) | G1/4' | G3/8' | |||||||||
| 921，922，923，924型安全阀 | |||||||||
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| D | PN16/PN40 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220/235 |
| b | 铸钢/不锈钢阀体 | 18 | 18 | 18 | 18 | 20 | 22 | 24 | 24 |
| L | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | |
| H | 260 | 270 | 285 | 290 | 290 | 340 | 400 | 450 | |
