品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | A41Y |
| 阀瓣开启高度 : | 微启式安全阀 | 结构形式 : | 弹簧式 |
| 加工定制 : | 是 | 连接形式 : | 法兰 |
| 材质 : | 铸钢 | 公称通径 : | DN15-50 |
| 适用介质 : | 蒸汽 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 角式 | 压力环境 : | 常压 |
| 类型(通道位置) : | 直角式 | 阀体构造 : | 封闭式 |

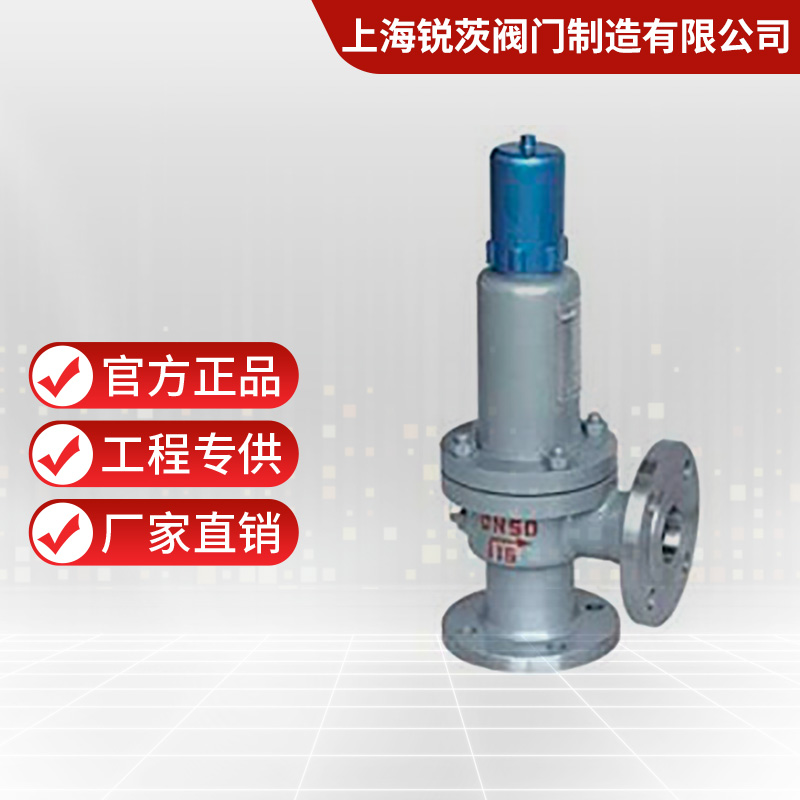

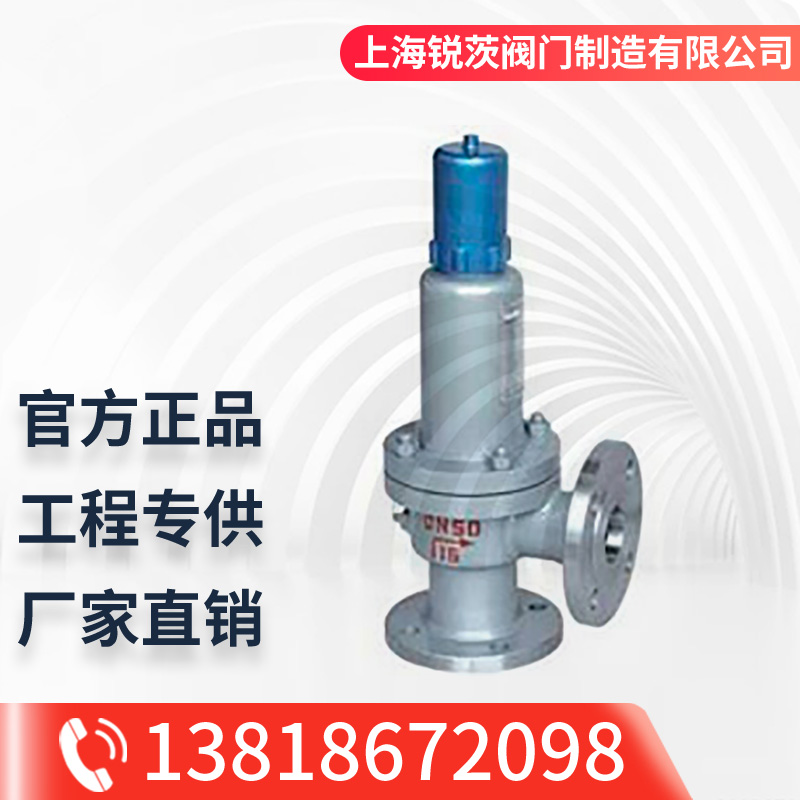

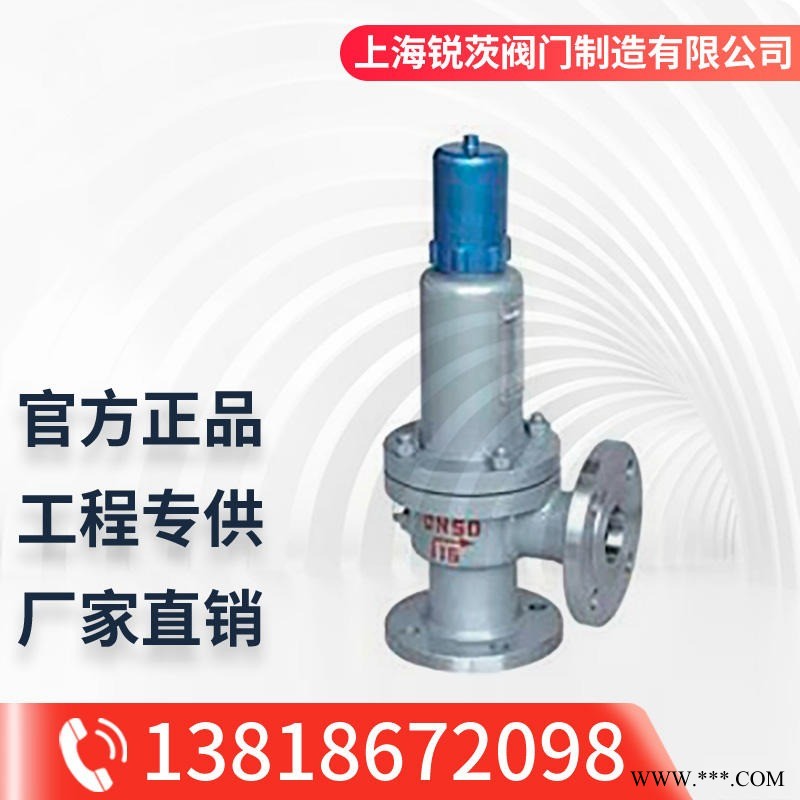

弹簧微启式安全阀用途
A41H型安全阀适用于工作温度≤300℃的石油、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
弹簧微启式安全阀外形尺寸和连接尺寸
公称通径 DN | do | D Nˊ | L | L1 | ≈H |
20 | 15 | 20 | 100 | 85 | 275 |
25 | 20 | 25 | 100 | 85 | 275 |
32 | 25 | 32 | 115 | 100 | 285 |
40 | 32 | 40 | 120 | 110 | 285 |
50 | 40 | 50 | 135 | 120 | 355 |
65 | 50 | 65 | 140 | 130 | 390 |
80 | 65 | 80 | 160 | 135 | 394 |
100 | 80 | 100 | 170 | 160 | 500 |
125 | 100 | 125 | 190 | 190 | 570 |
150 | 125 | 150 | 205 | 195 | 585 |
200 | 150 | 200 | 240 | 230 | 710 |
250 | 200 | 250 | 350 | 320 | 905 |
