| 品牌 : | 锐茨 | 型号 : | KTH41X |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 二通式 | 驱动方式 : | 电子 |
| 介质温度 : | 常温 | 工作压差 : | 常压 |
| 产品别名 : | 锅炉回水自动启闭阀 | 适用范围 : | 水 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |

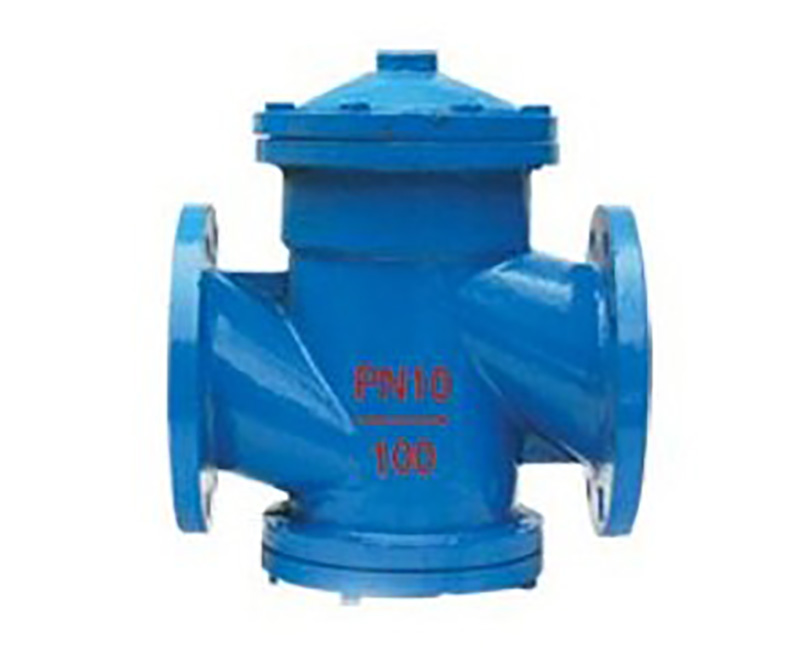

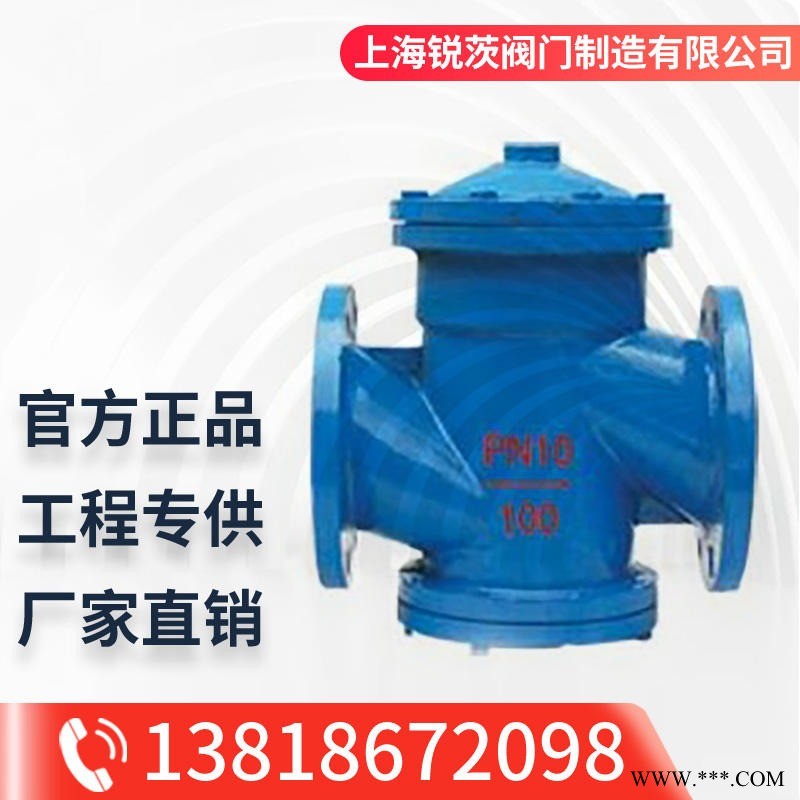

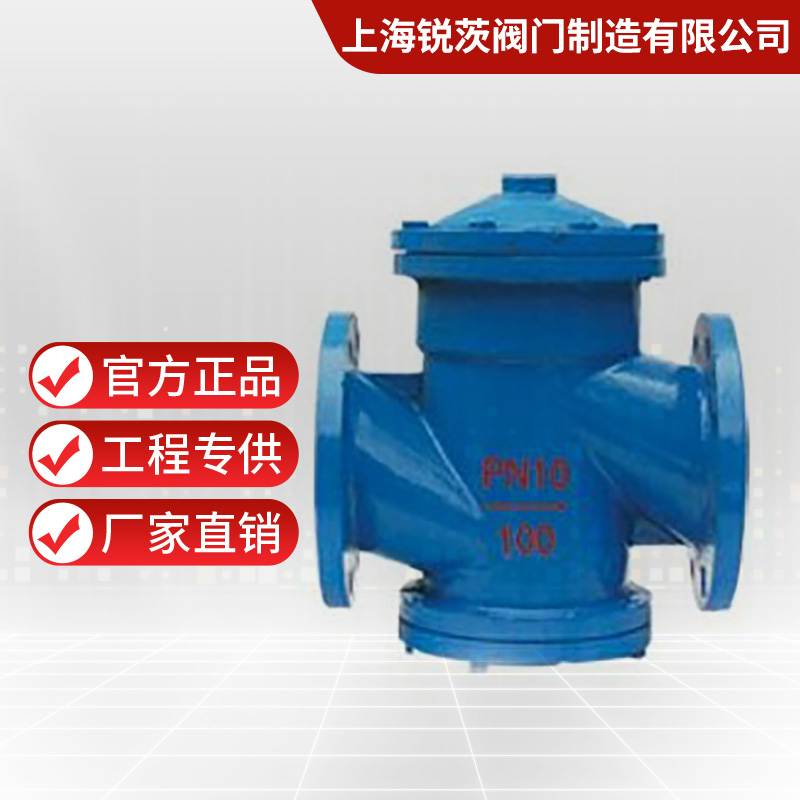

KTH41X锅炉回水自动启闭阀是常压锅炉回水管道的必备产品,也可以做为管道的液控开关用.只有配备此阀锅炉才能真正实现常压运行,否则常压锅炉将无法工作,或者带压工作造成危险,或需使用价格昂贵的电磁控制装置.开泵时通过压力控制管将压力传给控制阀,控制阀开启,系统开始运行,停泵时,利用回水压力和复位弹簧将回水控制阀关闭,并能有效防止因突然断电或其他原因引起循环泵停止工作时,回水进入锅炉,造成锅炉溢水.
KTH41X锅炉回水自动启闭阀性能规范
公称压力PN（MPa） | 1.6 | |
实验压力Ps（MPa） | 壳体试验 | 2.4 |
密封试验 | 1.8 | |
适用温度（℃） | ≤95 | |
适用介质 | 水 | |
KTH41X锅炉回水自动启闭阀外形尺寸：
通径DN | D | D1 | D2 | H | L | n-d | G |
50 | 50 | 125 | 160 | 235 | 190 | 4-ф18 | 3/4'' |
65 | 65 | 145 | 180 | 250 | 228 | 4-ф18 | 1/2'' |
80 | 80 | 160 | 195 | 285 | 246 | 4-ф18 | 1/2'' |
100 | 100 | 180 | 215 | 325 | 300 | 8-ф18 | 1/2'' |
125 | 125 | 210 | 245 | 360 | 325 | 8-ф18 | 3/4'' |
150 | 150 | 240 | 280 | 380 | 355 | 8-ф18 | 3/4'' |
200 | 200 | 295 | 335 | 450 | 500 | 8-ф18 | 3/4' |
