品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | FA49H |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 杠杆式 |
| 加工定制 : | 是 | 连接形式 : | 法兰 |
| 材质 : | 不锈钢 | 公称通径 : | 15～300 |
| 适用介质 : | 水 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 配件 |
| 形态 : | 膨胀式 | 压力环境 : | 高压 |
| 类型(通道位置) : | 二通式 | 阀体构造 : | 封闭式 |

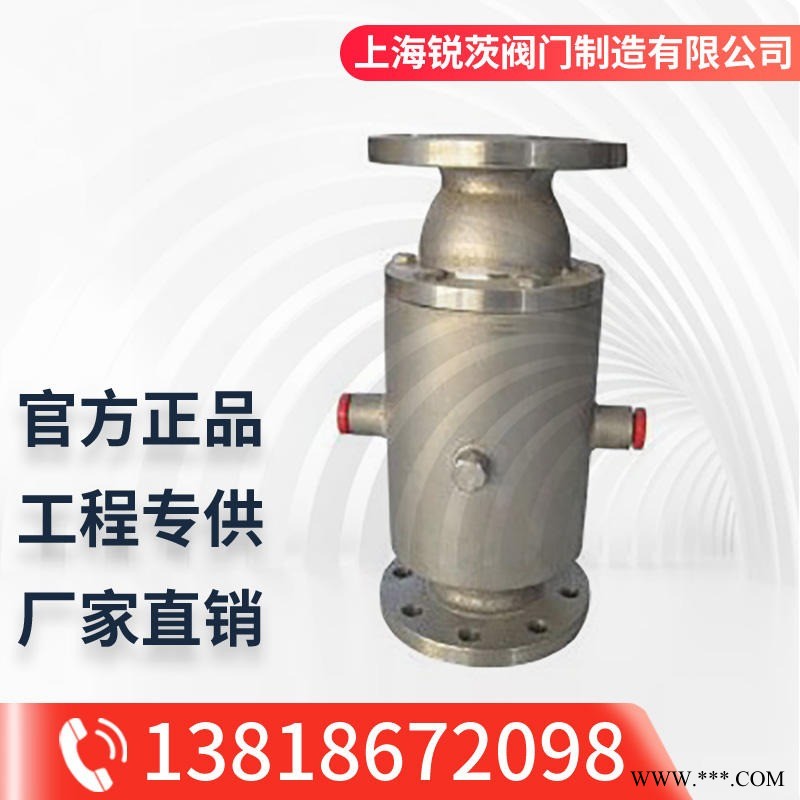

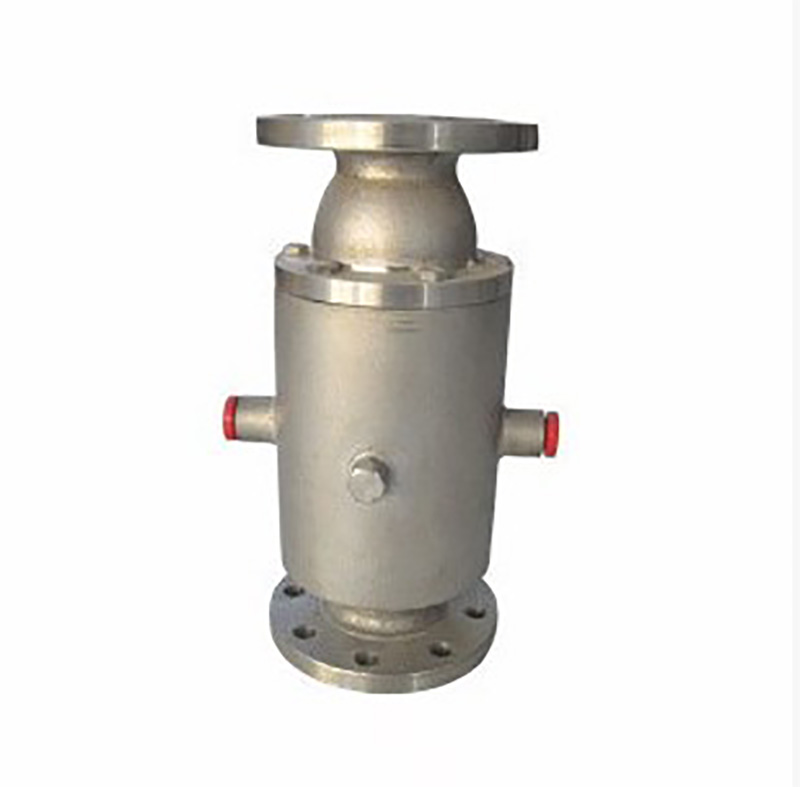

FA49H不锈钢防爆波安全阀产品，是一种既能消除冲击波又能阻挡水锤冲击波的安全阀，防爆波阀门系由多组安全阀构成的产物，它起到的功能是单一安全阀无法达到的，防爆波阀门安装于给水管道的头部和人防往外输送介质的出口处，以挡波和消波的方式结合，防止冲击波进入系统设施工程的内部，从而达到消除具有破坏性的冲击波，起到保护系统设施正常运行和安全防护的目的。
FA49H不锈钢防爆波安全阀用途及特点
防爆波阀门主要用于人防系统往外输送介质管网的头部，用以防止系统设施外端的冲击波,保护设施和售货员的安全。
FA49H不锈钢防爆波安全阀工作原理
在正常状态下阀门处于常开状态，系统介质正常畅通，当冲击波传入该阀时，主阀活门受到冲击，克服了弹簧的强力，迅速关闭将冲击波挡在外端，而已进入的冲击波在消波阀的作用下，引入消波室，化解了冲击波的破坏力，通过阻挡和化解从而达到了保护和防护的意义。
FA49H不锈钢防爆波安全阀参数
公称压力：PN1.6～2.5MPa
公称通径：15～300
容气腔压力(占管道压力百分数)50～70%
适用介质：无杂物的清水、污水
适用介质温度：0～80℃
法兰标准：GB/T17241.6GB/T9113
试验标准：GB/T13927API598
FA49H不锈钢防爆波安全阀安装说明
①各种FA49H型防爆波安全阀都应垂直安装。
②FA49H型防爆波安全阀出口处应无阻力，避免产生受压现象。
③FA49H型防爆波安全阀在安装前应专门测试，并检查其密封性。
④对使用中的FA49H型防爆波安全阀应作定期检查。
FA49H不锈钢防爆波安全阀主要外形尺寸：
DN | 管径 | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" |
mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
L | 1.6MPa | 200 | 300 | 320 | 340 | 350 | 365 | 465 |
2.5MPa | 220 | 320 | 340 | 355 | 380 | 385 | 485 | |
DN | 管径 | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | 1.6MPa | 510 | 575 | 600 | 645 | 755 | 855 | 955 |
2.5MPa | 520 | 585 | 600 | 645 | 755 | 855 | 955 |
