品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | D671S |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | PVC | 连接形式 : | 对夹 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 配件 | 类型(通道位置) : | 二通式 |
| 口径 : | 15-300 | 公称通径 : | 15-300 |
| 安装尺寸 : | 15-300 |
产品概述

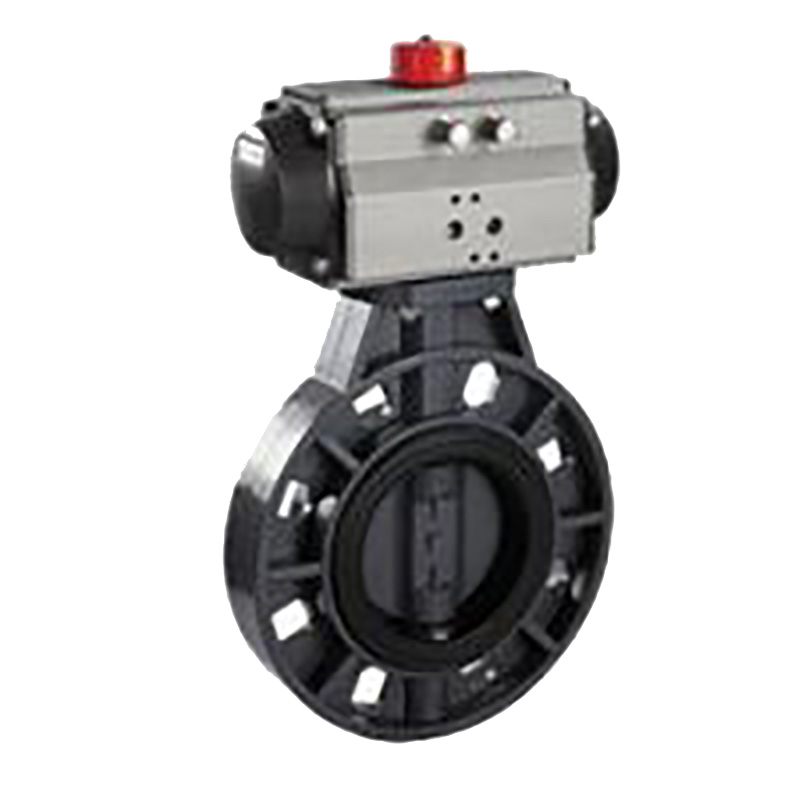

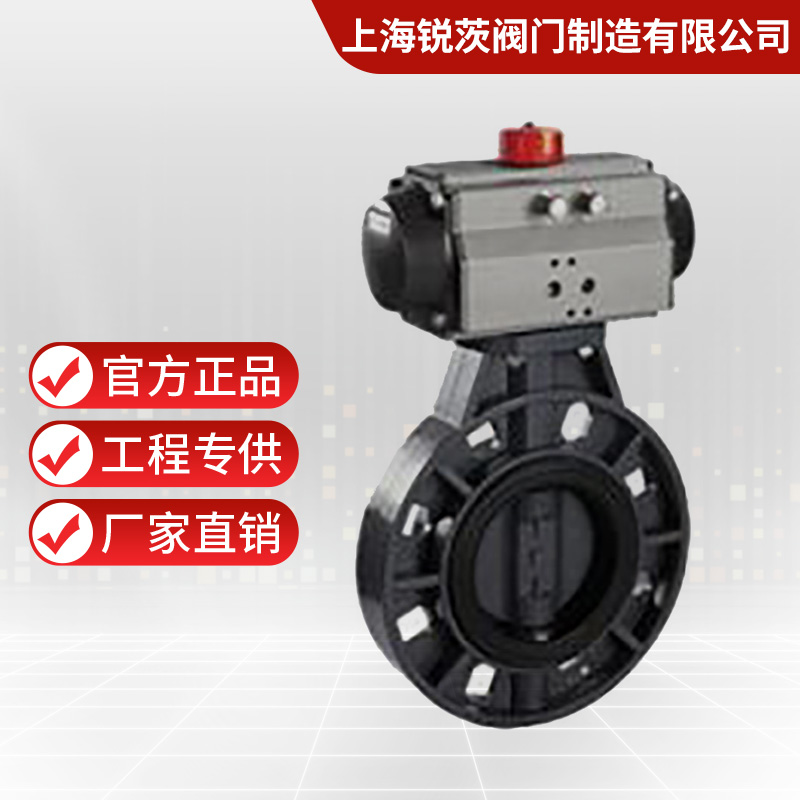

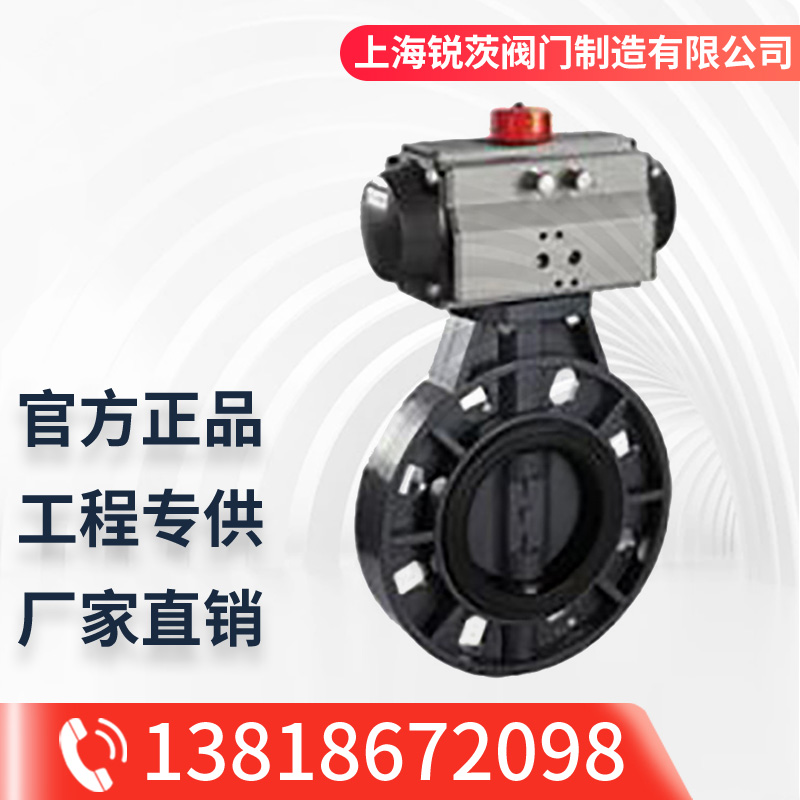

UD671S气动蝶阀概述
D671S UPVC气动塑料蝶阀具有重量轻、耐腐蚀性强。材质卫生***、耐磨损、易拆卸、维护简单等优点。
被广泛应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
UD671S塑料蝶阀的主要特点
1、外型结构紧凑美观
2、具有***的强度和韧性，管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
3、具有优良的耐化学腐蚀性能，阻燃性能为自熄性。
4、重量轻、相当于钢管1/5，铜管的1/6。低热传导性能，约为钢材的1/200。
5、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
主要参数：
◆尺寸：1/2"～10"（DN15～DN250）
◆ISO5211 执行机构安装支架
◆防爆中轴，防静电设置
◆阀体：WCB/CF8/CF8M
◆球体：SS316
◆阀杆：SS316
◆密封圈：PTFE
◆连接方式：法兰
◆通过API607防火认证
◆制造标准: GB、JB、ISO、ANSI、DIN
UD671X蝶阀的主要外形和连接尺寸
主要外型尺寸：
通径（mm） | 英寸″ | 尺寸（mm） | |||||||||
L | D1 | D2-ANSI | D2-JIS | D2-DIN | D3 | H | N-φm-ANSI | N-φm-JSI | N-φm-DIN | ||
50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 165 | 103 | 4-19 | 4-19 | 4-18 |
65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 185 | 113 | 4-19 | 4-19 | 4-18 |
80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 201 | 115 | 4-19 | 4-19 | 4-18 |
100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 229 | 135 | 8-19 | 8-19 | 8-18 |
125 | 5 | 66 | 130 | 216 | 210 | 210 | 257 | 165 | 8-22 | 8-23 | 8-18 |
150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 285 | 177 | 8-22 | 8-23 | 8-23 |
200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 343 | 210 | 8-22 | 8-23 | 8-23 |
250 | 10 | 110 | 255 | 362 | 355 | 350 | 411 | 240 | 12-25 | 12-25 | 12-23 |
300 | 12 | 129 | 311 | 432 | 400 | 400 | 490 | 297 | 12-25 | 12-25 | 12-23 |
