品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | D41W |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 用途 : | 排气 |
| 类型(通道位置) : | 直通式 | 口径 : | DN50-150 |
| 公称通径 : | DN50-150 | 安装尺寸 : | DN50 |

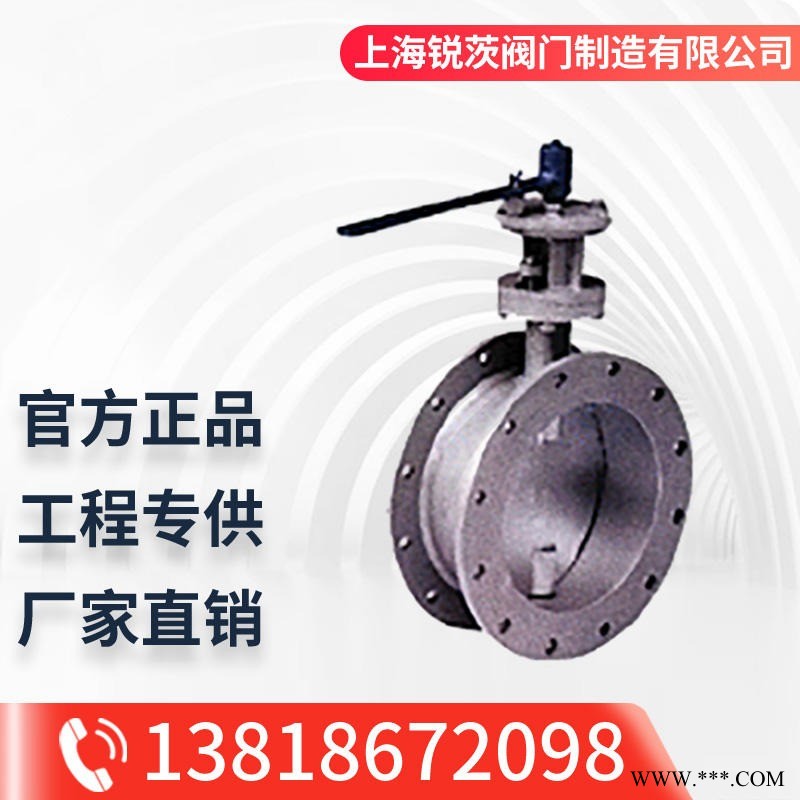

手动通风蝶阀D41W采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金、环保等管道作通风调节介质流量之用。
手动通风蝶阀主要特点为：
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.力矩小，操作方便，省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
手动通风蝶阀采用标准
设计标准：GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
结构长度：GB/T12221-1989压力试验：GB/T 13927-1992；JB/T9092-1999
主要技术参数
公称通径 | DN | 50～2000 | ||
公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
密封试验 | ≤1.5%泄漏量 | |||
适用介质 | 煤气、含尘气体、烟道气等 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动 | |||
