品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | D681x |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15-500 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 阀杆 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 水 |
产品概述

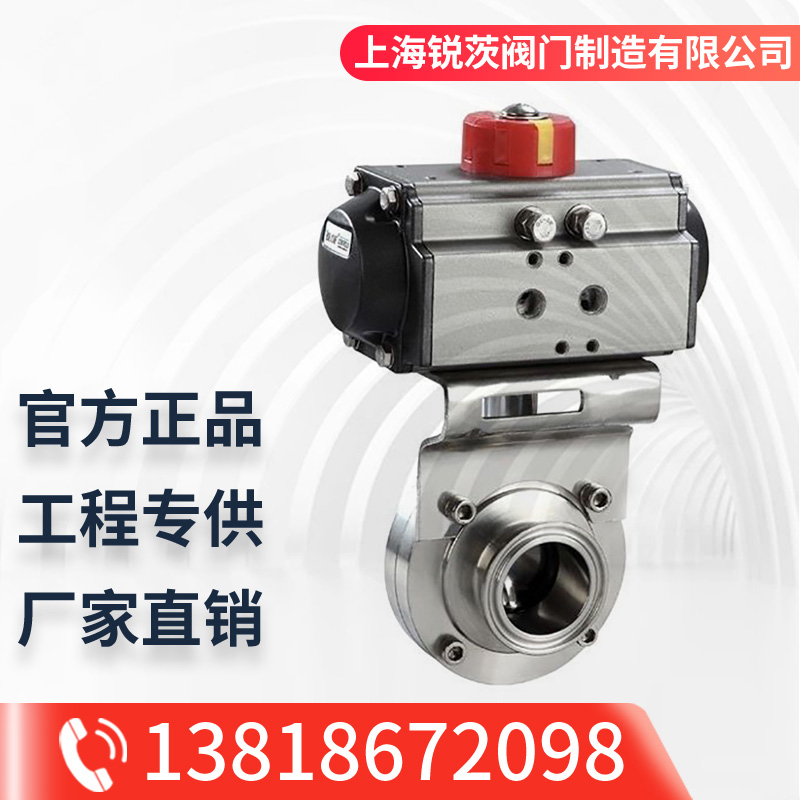

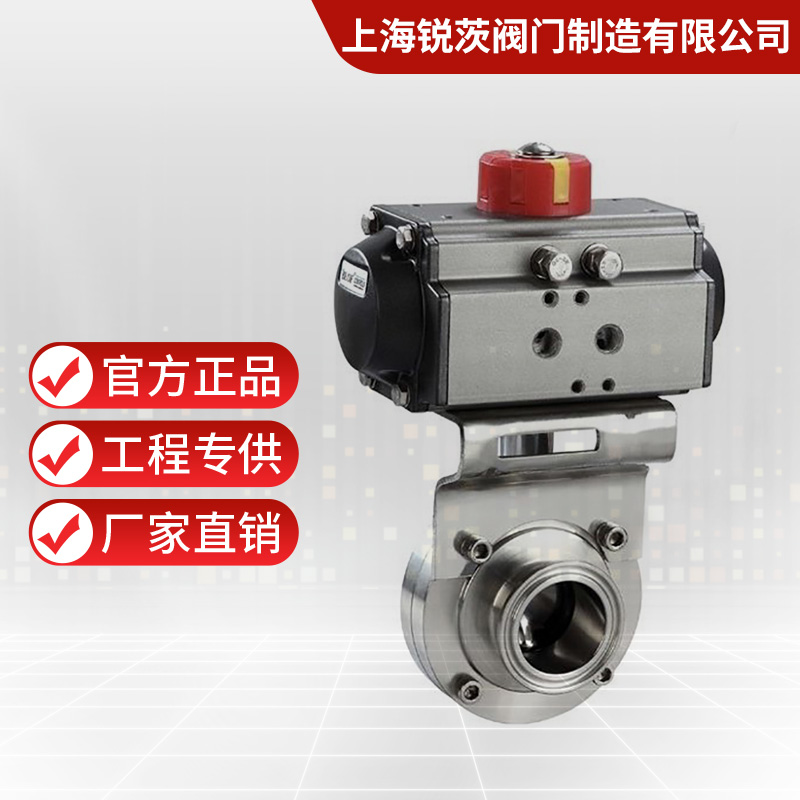

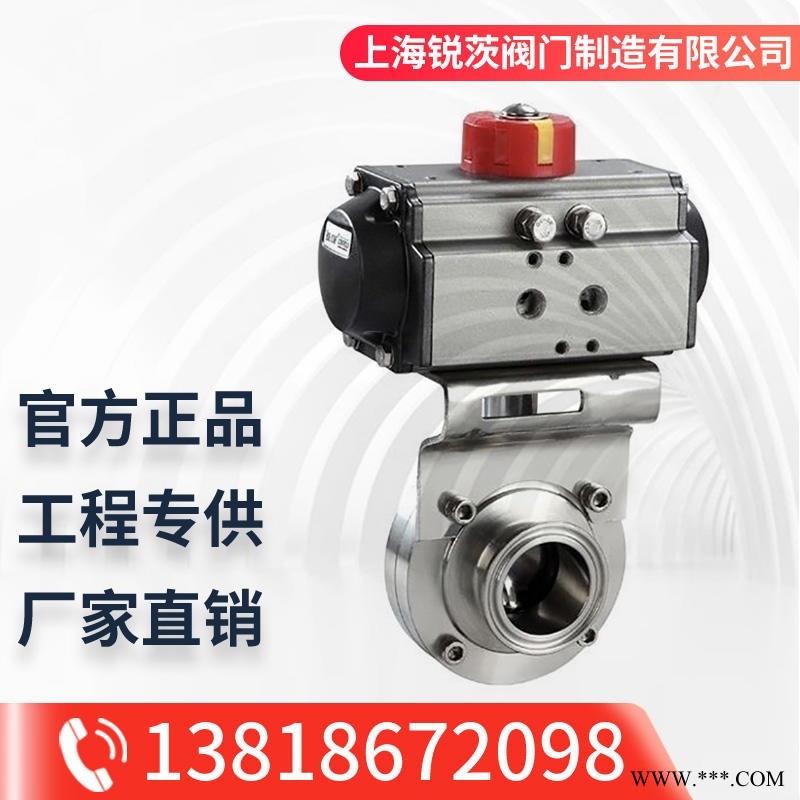

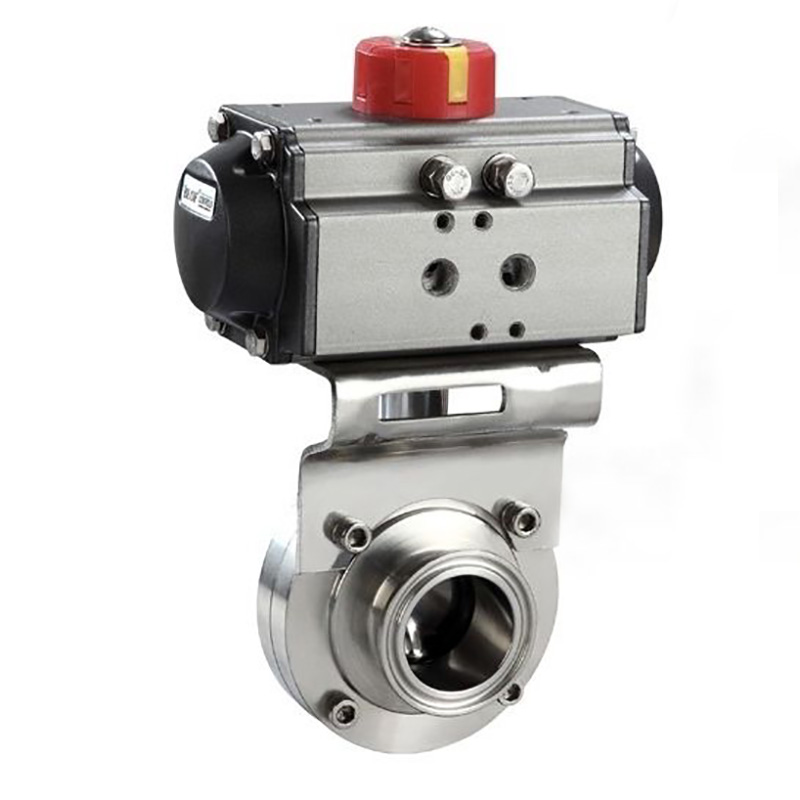

D681x气动卫生级蝶阀概述
D681x气动卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
D681x蝶阀的主要特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、阀体、阀板采用316L材料***,卫生。
3、操力矩小，操作方便，省力灵巧。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
5、可以任何位置安装，维修方便。
主要参数：
公称通径：DN25-200
压力范围：0-10bar
工作温度：-20℃~+160℃
密封材料：NBR、EPDM、FPM
适用介质：饮用水、高纯水、海水、空气
控制压力：3-8bar
阀板：不锈钢
阀体：SS304;SS316
D681x蝶阀的主要外形和连接尺寸：
规格 ISO | D | D1 | D2 | L | A | H |
Φ25 | 21 | 50.5 | 78 | 66 | 144 | 165 |
Φ32 | 29 | 50.5 | 78 | 66 | 144 | 165 |
Φ38 | 35 | 50.5 | 86 | 70 | 144 | 169 |
Φ51 | 47 | 64 | 102 | 76 | 163 | 190 |
Φ63 | 59 | 77.5 | 115 | 98 | 163 | 200 |
Φ76 | 72 | 91 | 128 | 98 | 214 | 210 |
Φ89 | 80 | 106 | 139 | 102 | 214 | 215 |
Φ102 | 97 | 119 | 154 | 106 | 252 | 225 |
Φ108 | 102 | 119 | 159 | 106 | 252 | 230 |
Φ133 | 125 | 145 | 185 | 140 | 270 | 255 |
Φ159 | 150 | 172 | 215 | 260 | 354 | 305 |
