| 加工定制 : | 是 | 品牌 : | 锐茨 |
| 型号 : | GIQ高真空蝶阀 | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 结构形式 : | 杠杆式 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 换向 | 驱动方式 : | 电子 |
| 零部件及配件 : | 阀体 | 用途 : | 蝶阀 |
| 类型(通道位置) : | 二通式 | 公称通径 : | DN50-1000 |
气动高真空蝶阀概述： GIQ气动高真空蝶阀是指工作压力低于标准大气压，形成一定真空的阀门，是真空系统中用来调节气流量、切断和接通管路的元件，一般用于控制空气和非腐蚀性气体。气动真空蝶阀的阀板采用夹紧结构，把阀板的密封圈夹紧，泄露量为零，除了能用在真空状态下,也能在低压状态下使用。气动真空蝶阀以压缩空气为动力，带动碟板旋转来作启闭运动，从而达到对管路气流的接通或切断，分为双作用和单作用，单作用具有弹簧复位的作用，可在故障时自动复位。
气动高真空蝶阀特点： 1、轴承采用自润滑轴承，摩擦阻力小。 2、不必从管路上拆卸阀门即可更换蝶板密封圈。 3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。 4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。气动高真空蝶阀技术参数：
| 适用范围(Pa) | 2x105～1.3x10-5 | |
| 漏气率（Pa.L/S) | ≤1.3x10-6 | |
| 驱动形式 | 压缩空气（4-7bar） | |
| 介质温度(℃) | 丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150 | |
| 法兰标准 | GB6070.3-85 | |
| 安装位置 | 任意 | |
| 作用形式 | 单作用式：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用式：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) | |
| 控制方式 | 开关型（开关两位控制） | |
| 调节型（4-20mA信号调节流量大小） | ||
气动高真空蝶阀执行机构：
| 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构、双作用执行机构 |
| 可选附件 | 、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

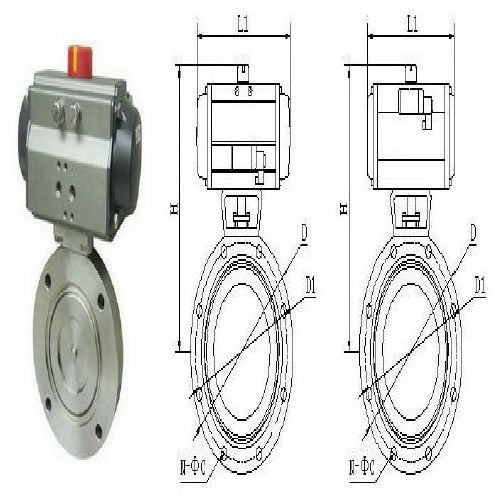

气动高真空蝶阀连接尺寸：
| 公称通径(DN) | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
| 连接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | ||||
| ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | |
| ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | |
| n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 | |||||
相关产品： 电动真空蝶阀
