品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | LTD71X |
| 结构形式 : | 蝶阀 | 加工定制 : | 是 |
| 材质 : | 铸铁 | 连接形式 : | 对夹 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 流量控制 |
| 类型(通道位置) : | 直通式 | 口径 : | DN50-600 |
| 公称通径 : | DN50-600 | 安装尺寸 : | DN50 |
产品概述：

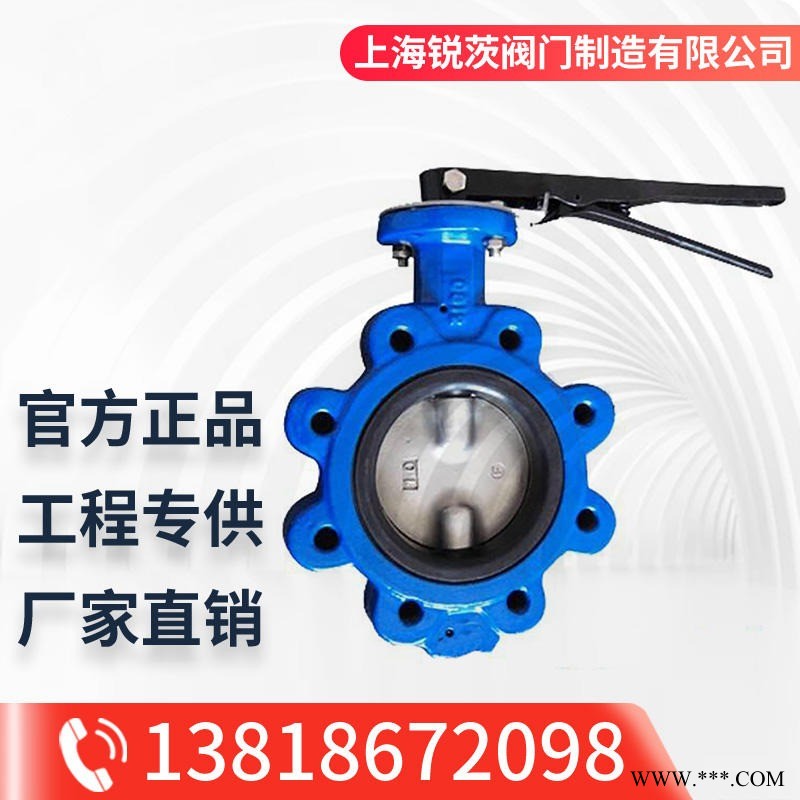

LTD71X凸耳式蝶阀、支耳式蝶阀、单夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
产品特点：
1、设计合理、结构，重量轻，启闭快。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能好达到双向密封无泄漏。
5、密封材料耐老化、耐弱腐蚀，使用长等特点。
主要技术参数：
公称通径 | DN（mm） | 50～800 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
零件名称 | 材料 | |||
阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 | |||
蝶板 | 铸钢、不锈钢及材料 | |||
密封圈 | 橡胶、聚四氟 | |||
阀杆 | 2Cr13、不锈钢 | |||
填料 | O型圈、柔性石墨O | |||
连接尺寸表：
规格 | 英寸 | D | L | H1 | H2 | H3 | 法兰 | L1 | L2 | W | 重量(kg) | ||
MM | IN | C | D1 | N- NPT | |||||||||
50 | 2 | 51.0 | 43.0 | 71.4 | 139.7 | 33.0 | 120.7 | 95 | 4- 5/8" | 54 | 65 | 230 | 4.3 |
65 | 2-1/2 | 62.8 | 45.8 | 78.0 | 152.0 | 33.0 | 139.7 | 109 | 4- 5/8" | 54 | 65 | 230 | 5.5 |
80 | 3 | 78.0 | 45.8 | 100.0 | 159.0 | 35.0 | 152.4 | 127 | 4- 5/8" | 54 | 65 | 230 | 5.6 |
100 | 4 | 102.5 | 52.0 | 102.0 | 178.0 | 33.0 | 190.5 | 152 | 8-5/8" | 54 | 65 | 230 | 9.4 |
125 | 5 | 121.5 | 55.5 | 118.0 | 191.0 | 37.0 | 215.9 | 182 | 8- 3/4" | 54 | 65 | 230 | 12.7 |
150 | 6 | 154.2 | 55.5 | 130.0 | 204.0 | 35.5 | 241.3 | 207 | 8- 3/4" | 54 | 65 | 230 | 13.1 |
200 | 8 | 200.9 | 59.5 | 163.0 | 238.0 | 43.0 | 298.5 | 264 | 8- 3/4" | 54 | 65 | 280 | 19.5 |
250 | 10 | 248.9 | 67.2 | 198.0 | 270.0 | . | 362.0 | 317 | 12-7/8" | . | . | . | 28.5 |
300 | 12 | 300.0 | 77.0 | 235.0 | 315.0 | . | 431.8 | 370 | 12- 7/8" | . | . | . | 42.0 |
