品牌:锐茨
起订:1件
供应:999件
立即购买
| 加工定制 : | 是 | 品牌 : | 锐茨 |
| 型号 : | 气动粉体蝶阀 | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 结构形式 : | 杠杆式 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 换向 | 驱动方式 : | 电子 |
| 零部件及配件 : | 阀体 | 用途 : | 蝶阀 |
| 类型(通道位置) : | 二通式 | 公称通径 : | DN50-1000 |

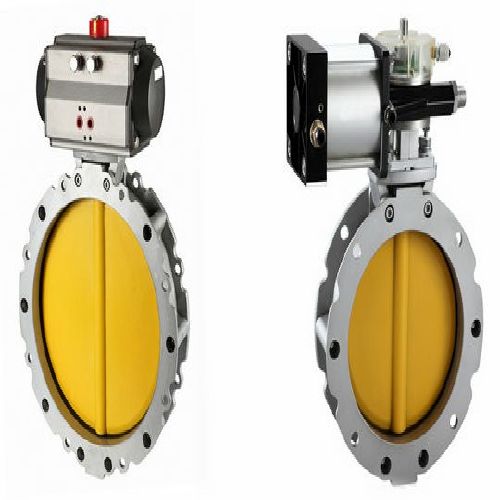

气动粉体蝶阀概述： 气动粉体蝶阀专用水泥、粉尘、粉末等物料介质的场合，主要由阀体、密封座、阀板和气动执行器组成，阀体橡胶密封圈形成的软性密封，使其特别适用于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，气动粉体蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。
气动粉体蝶阀特点： 气动粉体蝶阀阀板中间为平板结构，阀杆设置在阀板的上下两侧并与阀板一体连接，密封座套接在阀板上，阀板两侧的阀杆穿过密封座的轴孔容置在阀体的轴孔内。气动粉体蝶阀由粉体板、丁晴密封圈，覆以耐磨高分子材料加工而成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，专用于粉状及颗粒状物料处理。气动粉体蝶阀参数：
| 公称通径 | DN50～DN500(MM) |
| 公称压力 | PN0.2MPa |
| 连接方式 | 法兰 |
| 驱动形式 | 气动控制（气源驱动,压缩空气4～7bar） |
| 适用温度 | -15℃～100℃ |
| 动作范围 | 0～90° |
| 密封材质 | 丁晴橡胶 |
| 阀体材质 | 压铸铝合金 |
| 适用介质 | 混凝土搅拌站及干性粉料 |
| 控制形式 | 开关型（开关两位控制）、调节型（4-20mA模拟量控制） |

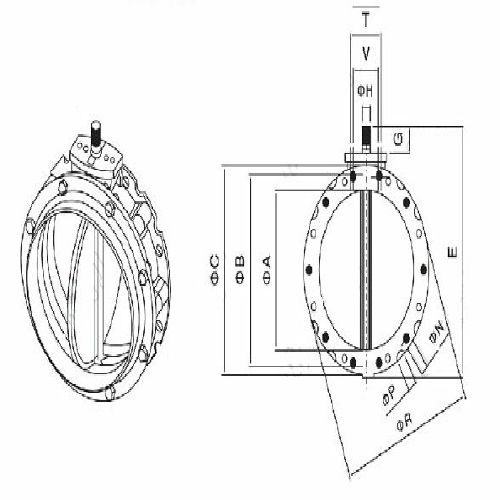

气动粉体蝶阀结构图：
气动粉体蝶阀附件：| 驱动方法 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL) |
| 可选附件 | 、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
