品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | D671X、D671F |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 适用介质 : | 弱酸碱介质 | 压力环境 : | 低压 |
| 工作温度 : | 低温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 口径 : | DN50-300mm |
| 公称通径 : | DN50-300mm | 安装尺寸 : | DN50 |
产品概述：

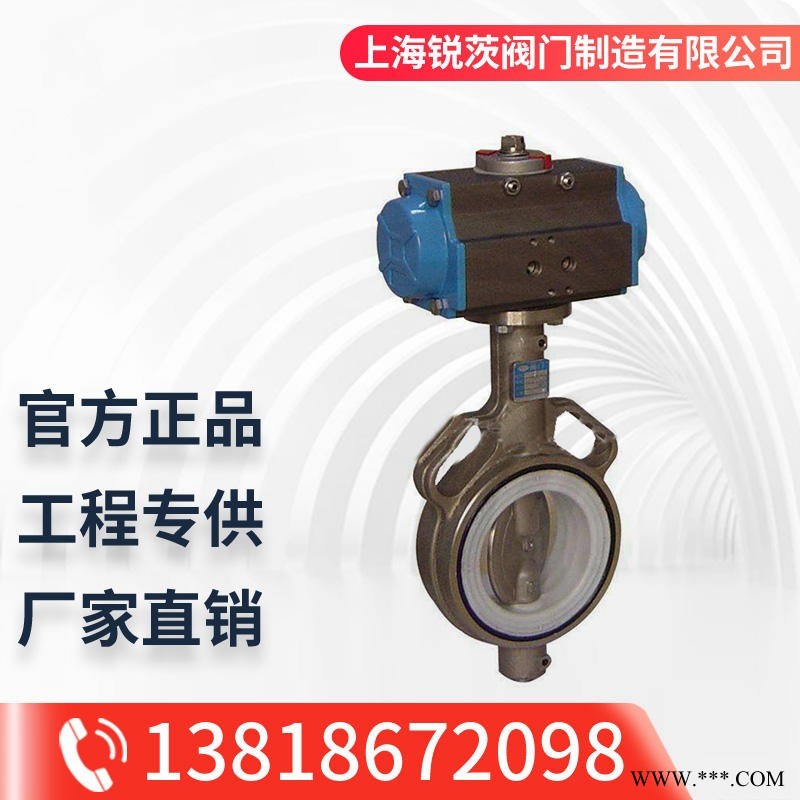

D671X/F-16P不锈钢气动蝶阀可实现智能化控制，快速开启和关闭管路，能对管网进行控制和管理。特点：角行程输出扭矩，开启快、平稳，适用广。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关快。
结构特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能好。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用长。
3、橡胶密封圈可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能防锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构，操作灵活，省力，方便。
主要外型尺寸：
DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
DO | n-d | DO | n-d | DO | n-d | ||||||
50 | 43 | 63 | 235 | 270 | 110 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 70 | 250 | 270 | 110 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 83 | 275 | 270 | 110 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 105 | 316 | 270 | 110 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 115 | 340 | 310 | 110 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 137 | 376 | 310 | 110 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 430 | 353 | 150 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
250 | 68 | 206 | 499 | 353 | 150 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 230 | 570 | 380 | 150 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
