品牌:锐茨
起订:1件
供应:999件
立即购买
| 加工定制 : | 是 | 品牌 : | 锐茨 |
| 型号 : | D673H D643H | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 结构形式 : | 杠杆式 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 换向 | 驱动方式 : | 电子 |
| 零部件及配件 : | 阀体 | 用途 : | 蝶阀 |
| 类型(通道位置) : | 二通式 | 公称通径 : | DN50-1000 |

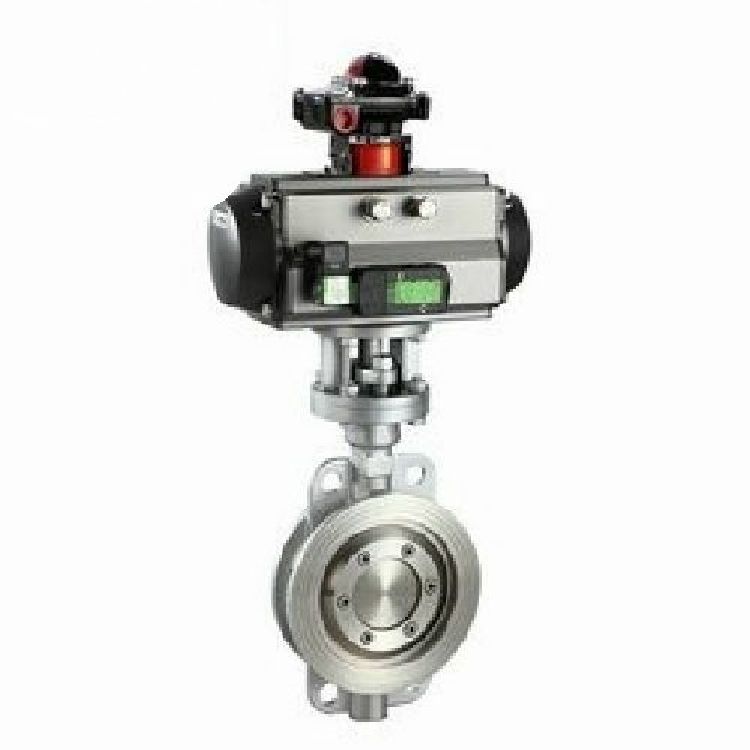

不锈钢气动蝶阀简介：
不锈钢气动蝶阀是一种高性能、长寿命蝶阀，主要由气动执行装置与不锈钢蝶阀组成，阀体与碟板均采用不锈钢材质制作，具有耐高温、防腐蚀、耐高压等特点。不锈钢气动蝶阀按连接方式不同可分为法兰、对夹式或焊接式，不仅适用于开关两位切断控制，并可装配阀门，实现对介质流量、温度、压力等参数的比例调节。不锈钢气动蝶阀可广泛应用于高温、高压以及低温、防火等管道作开关切断或调节使用。

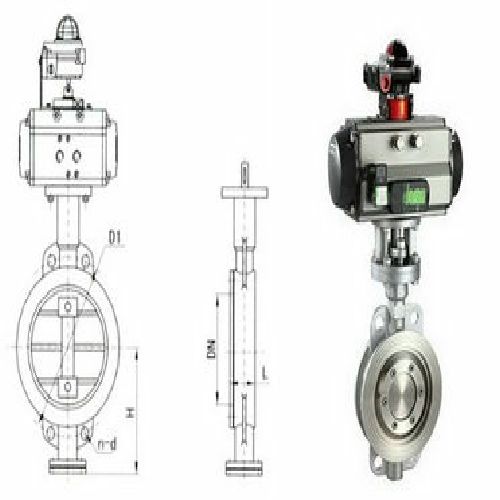

不锈钢气动蝶阀结构图
不锈钢气动蝶阀优点：
1、气动不锈钢蝶阀结构紧凑、体积小、重量轻、操作灵活、使用方便。
2、不锈钢蝶阀采用三维偏心弹性或多层次硬密封结构,，密封性能可靠，其中软密封可达到零泄漏；
3、气动不锈钢蝶阀具有耐高温、高压以及耐腐蚀、耐磨损等特点。
4、具有双向密封功能，并且安装方便，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
不锈钢气动蝶阀技术参数：
| 公称通径 | DN50～DN1200(mm) |
| 压力等级 | PN1.0、1.6、2.5、6.4MPa |
| 连接方式 | 对夹式、法兰连接 |
| 密封形式 | 金属硬密封 |
| 驱动方式 | 气源驱动,压缩空气4～7bar(可带手轮) |
| 适用温度 | -40℃～550℃ |
| 适用介质 | 水、蒸气、油品、酸类腐蚀性等(高温场合) |
| 控制方式 | 开关型（开关切断控制），智能调节型（4-20mA信号） |
不锈钢气动蝶阀工作原理：
不锈钢气动蝶阀是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动碟板做0-90°的来回旋转动作，从而达到对阀门的开启和关闭。可根据工况需要，装配上阀门，控制碟板的旋转开度，达到对介质流量等各项参数的智能调节型控制。
不锈钢气动蝶阀零件材料：
| 零件名称 | 材料 |
| 阀体 | 不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
| 密封圈 | 不锈钢多层次硬密封 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 轴承 | 奥氏体不锈钢、304氮化 |
| 填料 | 柔性石墨 |
