品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | ZSHO型 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-DN300 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 电站 |

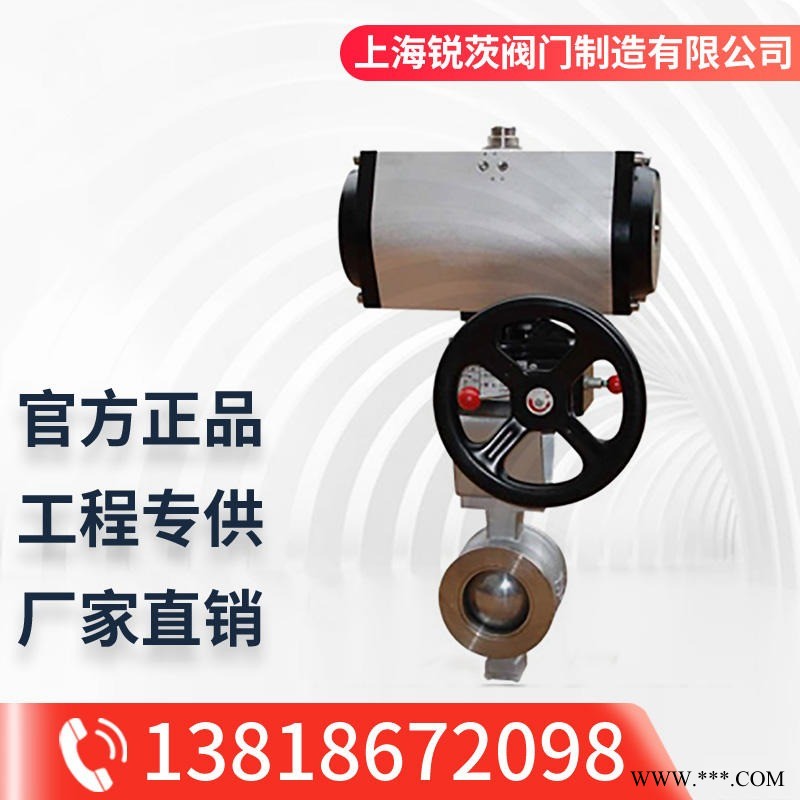

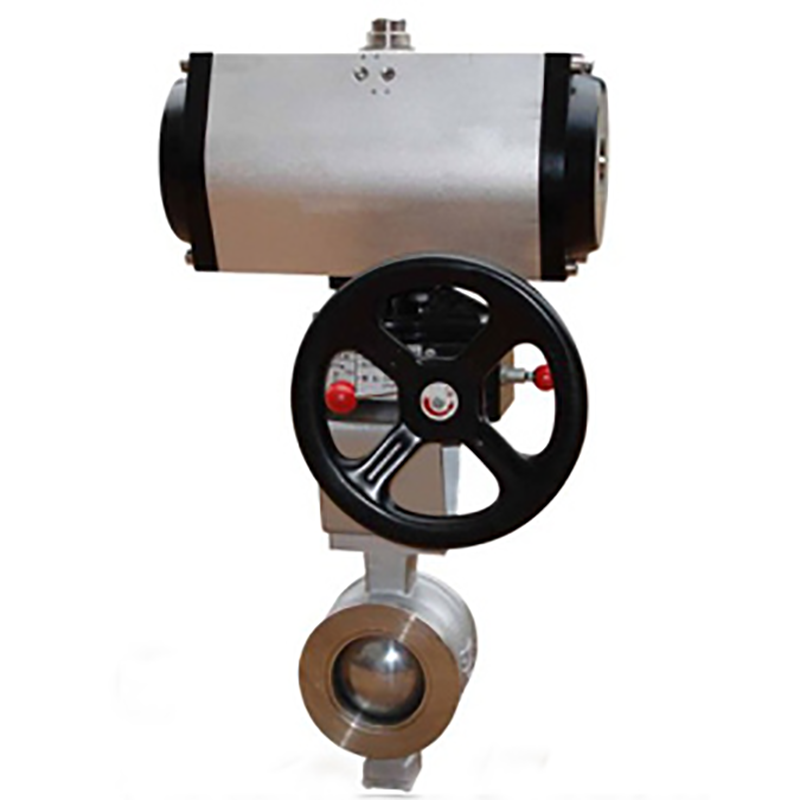

动O型切断球阀调节阀ZSHO型介绍
ZSHO型气动O型切断球阀调节阀和气动双作用执行机构构成。它具有结构简单、体积小、重 量轻、操作方便等优点，可广泛地应用于石油、 化工、水电、轻纺等工业生产进程地自动调节和远程控制中。 ZSHO型气动O型切断球阀结构原理 O形球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、“O”型圈等主要零部件等构成。ZSHO型气动O型切断球阀原理：执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力， 使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着转动，改变阀的流通面积，达到改变通过阀内介质流量目的。
气动O型切断球阀调节阀主要技术参数
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数Kv | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 | 1400 | 2200 | 3500 | 5000 | 8500 |
| 作用方式 | 双作用；单作用；气开式(K)；气关式(B) | |||||||||||||
| 公称压力PN(Mpa) | 1.6 6.4 | |||||||||||||
| 转角范围 | 0～90。 | |||||||||||||
| 固有流量特性 | 快开 | |||||||||||||
| 工作温度t(℃) | -20～160 | |||||||||||||
| 气源压力Ps(Mpa) | 0.3～0.6 | |||||||||||||
| 法兰尺寸、型式 | PN10、16、40GB9113-88、PN64JB/T79-94，PN10,16凸式 PN40,64凹式 或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) | |||||||||||||
