品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | SZQ947N |
| 材质 : | 铸钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN50-400 |
| 适用介质 : | 水 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 电磁 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 泵 |

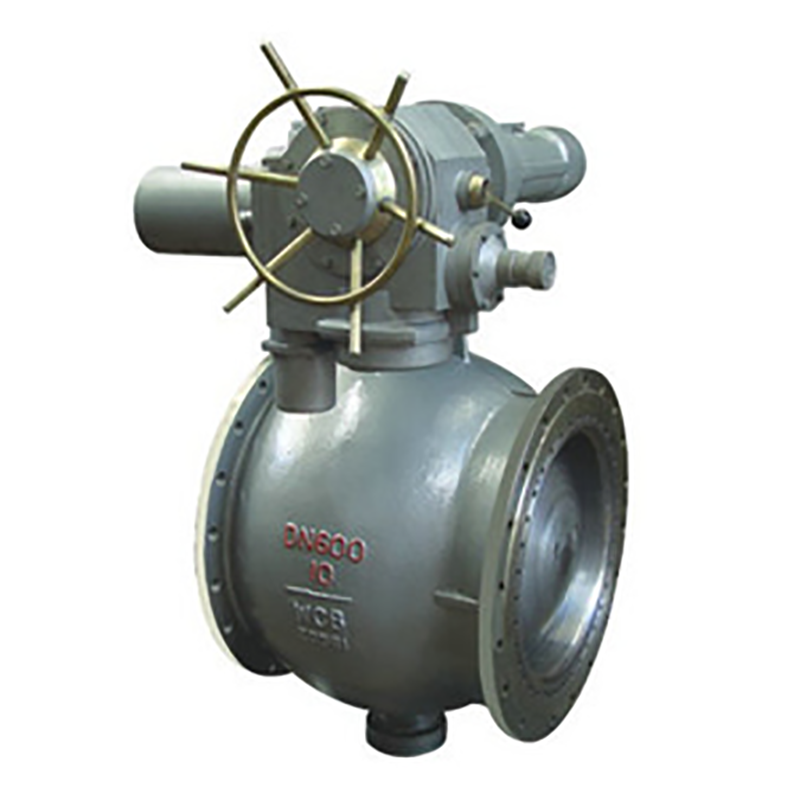

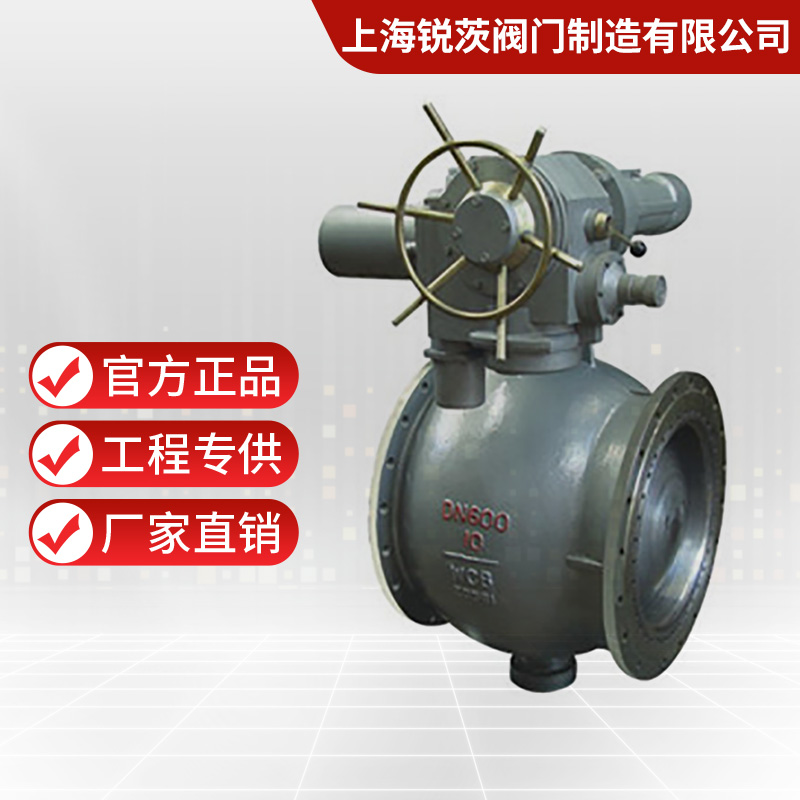

上装式电动偏心球阀结构特点：1.上装式结构。对装在管路上的阀门可直接在管路上检查与维修，减少停车时间效益。2.使用寿命长。中法兰选用抗张、抗压的金属垫片增强抗温，耐腐蚀性能有效延长使用寿命。3.防止误操作。开关带锁定装置有效防止误操作，确保阀门处于正确位置。
上装式电动偏心球阀主要外型及连接尺寸表：
Size | G | L | H1 | H2 | W | Weight |
in | mm | mm | mm | mm | mm | kg |
2 | 51 | 292 | 170 | 76 | 285 | 46 |
3 | 76 | 356 | 21 | 95 | 285 | 83 |
4 | 102 | 432 | 250 | 115 | 400 | 156 |
6 | 152 | 559 | 265 | 140 | *400 | 256 |
8 | 203 | 660 | 355 | 172 | *400 | 453 |
10 | 254 | 787 | 385 | 203 | *600 | 622 |
12 | 305 | 838 | 400 | 242 | *600 | 747 |
14 | 337 | 889 | 450 | 267 | *600 | 959 |
16 | 387 | 991 | 510 | 299 | *600 | 1220 |
18 | 438 | 1092 | 565 | 318 | *600 | 1640 |
20 | 489 | 1194 | 620 | 349 | *600 | 2118 |
24 | 591 | 1397 | 680 | 407 | *700 | 2950 |
Class300
Size | G | L | H1 | H2 | W | Weight |
| mm | mm | mm | mm | mm | mm | kg |
2 | 51 | 292 | 170 | 83 | 285 | 49 |
3 | 76 | 356 | 21 | 105 | 285 | 87 |
4 | 102 | 432 | 250 | 127 | 400 | 164 |
6 | 152 | 559 | 265 | 159 | *400 | 272 |
8 | 203 | 660 | 355 | 191 | *500 | 479 |
10 | 254 | 787 | 385 | 777 | *600 | 657 |
12 | 305 | 838 | 400 | 261 | *600 | 783 |
14 | 337 | 889 | 450 | 292 | *600 | 1007 |
16 | 387 | 991 | 510 | 324 | *600 | 1281 |
18 | 438 | 1092 | 565 | 256 | *700 | 1722 |
20 | 489 | 1194 | 620 | 388 | *700 | 9994 |
24 | 591 | 1397 | 680 | 457 | *760 | 3100 |
