品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | Q61F |
| 材质 : | 不锈钢 | 连接形式 : | 焊接 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN15-100 |
| 适用介质 : | 水 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 水 |

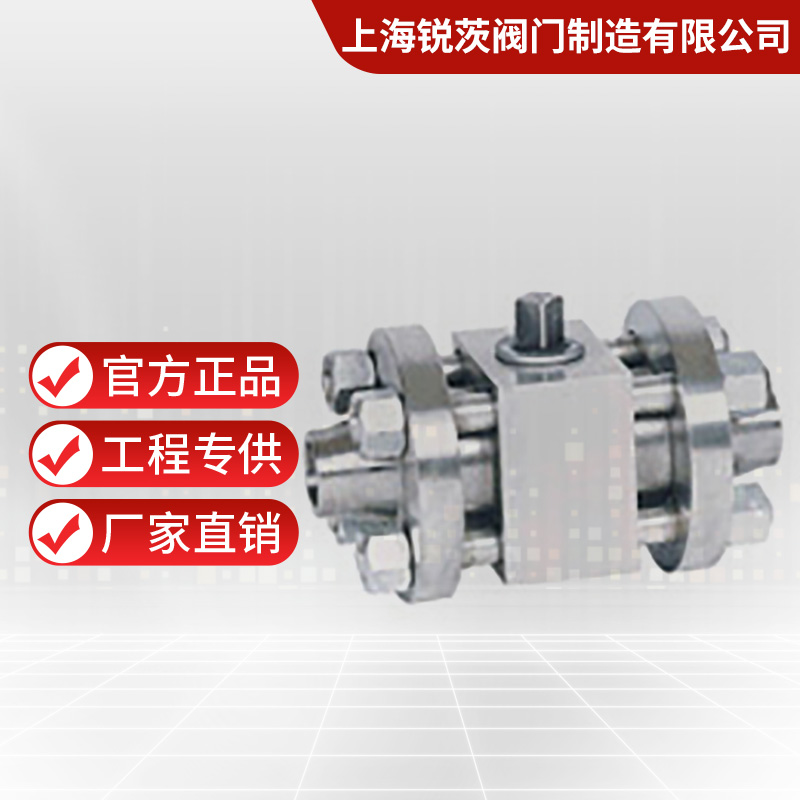

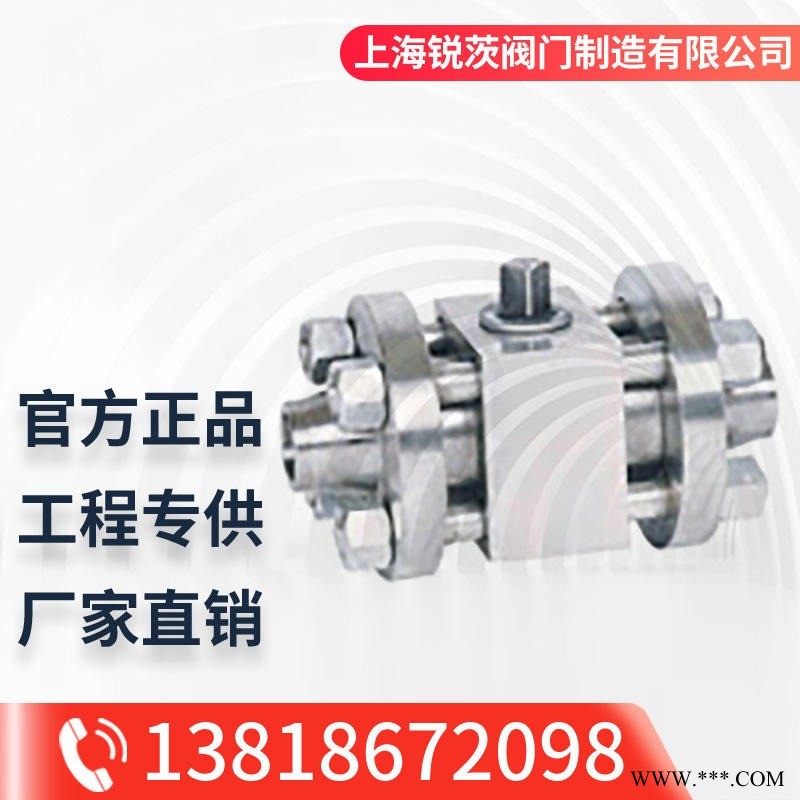

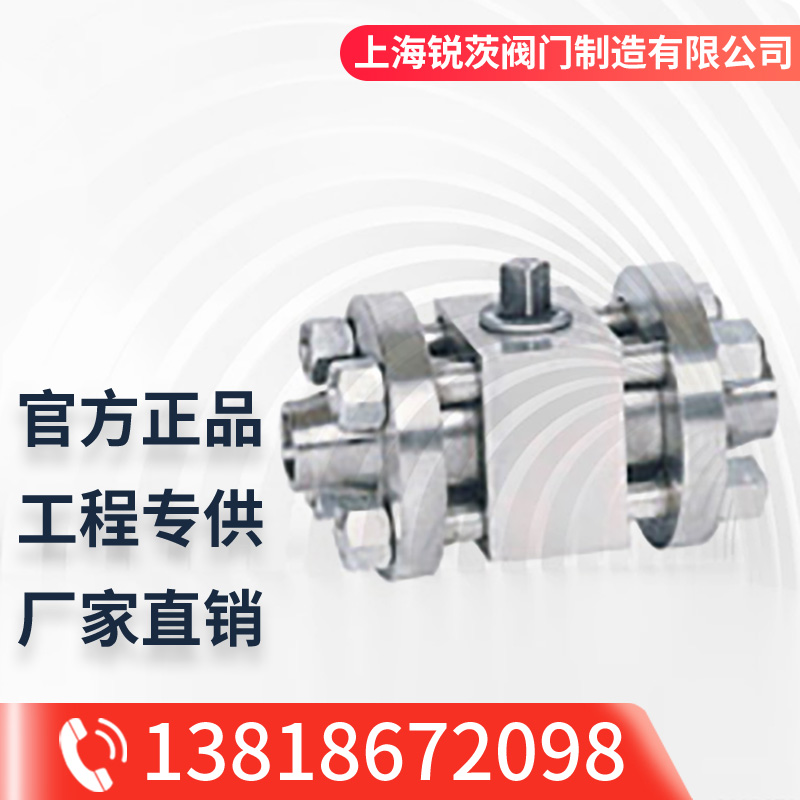

高压对焊球阀产品简介：
高压对焊球阀适用介质：水、油品及气体等压力在2500LB使用。阀体由A105或F304材料制造，高压对焊球阀与其他阀门产品相比的特点是独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
高压对焊球阀产品简介：
高压对焊球阀适用介质：水、油品及气体等压力在2500LB使用。阀体由A105或F304材料制造，高压对焊球阀与其他阀门产品相比的特点是独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
高压对焊球阀主要外形尺寸:
| 型号 | 公称通径 | 尺寸(mm) | |||||
| L | L1 | D | D1 | H | L0 | ||
| Q61F-160N | 10 | 150 | 60 | 90 | 17 | 58 | 220 |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | |
| 20 | 191 | 81 | 110 | 29 | 75 | 250 | |
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | |
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | |
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | |
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | |
