| 品牌 : | 锐茨 | 型号 : | Q61/Q661/Q961 |
| 材质 : | 锻钢 | 连接形式 : | 焊接 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-300 |
| 适用介质 : | 蒸汽 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 电站 |
产品概述

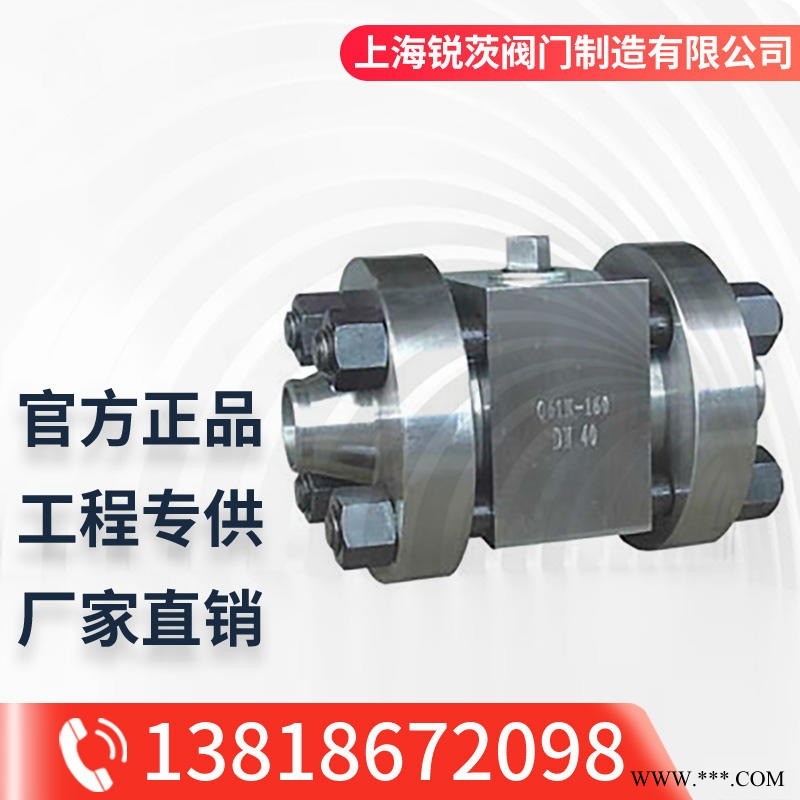

产品名称：高压对焊球阀 型号：Q61F、Q61N(手动)；Q961F、Q961N(电动)；Q661F、Q661N(气动)
产品特点：应用规范公称压力：16-32MPa 适用温度：-20～232℃～350℃焊接类型：对焊（BW）、承插焊（SW）高压对焊球阀,对焊球阀,高压球阀。
主要尺寸
公称通径DN（mm） | Q11N-100/160、Q11N-100/160P | Q11N-320、Q11N-320P | |||||||||
管螺纹 | 尺寸（mm） | 管螺纹 | 尺寸（mm） | ||||||||
d | L | H | W | E | H | W | SW | L | |||
5 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
32 | 11/4 | 25 | 120 | 64.5 | 146 | 60 | 11/4 | 115 | 300 | 70 | 120 |
40 | 11/2 | 32 | 130 | 76 | 254 | 65 | 11/2 | 120 | 300 | 80 | 130 |
50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 100 | 150 |
