品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | GUD |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN16-100 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 空压机 |

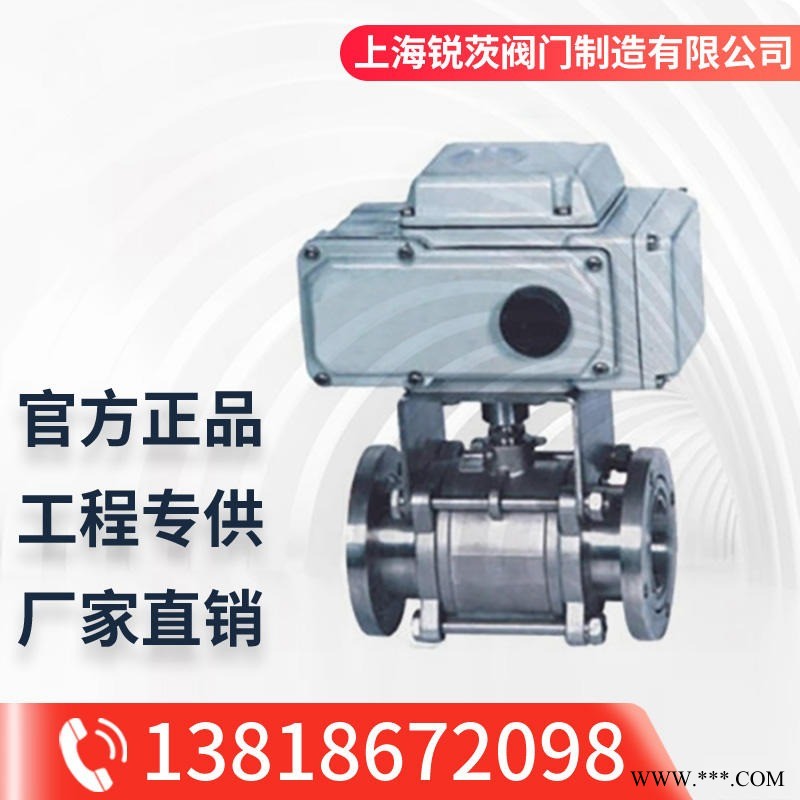

GUD型电动高真空球阀概述：
GUD型电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、饮料、化妆品及化工领域。
主要性能：
①漏率：阀体 ≤1.3×10-9Pa.M3/S；
②压力范围：1.3×10-7Pa～6×105Pa；
③工作介质：水、蒸气、酸、碱。
④工作温度：-30℃～+150℃。
⑤安装位置：任意。
工作原理：
电动执行器带动阀杆，阀杆带动阀球球转 90o达到开关目的。
主要特点：
①密封结构，漏率小；
②开关扭矩小，工作稳定；
③结构紧凑，重量轻，外形简洁、美观；
④该阀既能适用高真空，又能适用一定的正压力下使用；
主要技术性能：
阀门漏率： | ≤1.3×10-4Pa.L/S. |
适用温度： | -30～+150℃ |
关闭时间： | ≤30S |
适用范围： | |
连接型式： | 使用压力范围(Pa) |
活套法兰(GB6070、JB919)： | 0.6×106～1.3×10-4 |
焊接法兰(GB6070、JB919)： | 1.6×106～1.3×10-4 |
快卸法兰(GB4982) | 0.1×106～1.3×10-4 |
螺纹连接： | 1.6×106～1.3×10-4 |
卫生级法兰『GUD电动高真空球阀』连接尺寸：(设计标准：JB919)
型号 | DN | G | H | E | L |
GUD-10(G) | 10 | 1/4" | 153 | 157 | 68 |
GUD-16(G) | 16 | 1/2" | 172 | 157 | 72 |
GUD-20(G) | 20 | 3/4" | 178 | 157 | 82 |
GUD-25(G) | 25 | 1" | 187 | 157 | 90 |
GUD-32(G) | 32 | 1-1/4" | 206 | 157 | 112 |
GUD-40(G) | 40 | 1-1/2" | 212 | 157 | 120 |
GUD-50(G) | 50 | 2" | 265 | 157 | 145 |
GUD-63(G) | 63 | 2-1/2" | 305 | 207 | 185 |
GUD-80(G) | 80 | 3" | 330 | 207 | 210 |
GUD-100(G) | 100 | 4" | 350 | 207 | 268 |
