品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | Q961N |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-DN100mm |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 三通式 | 作用对象 : | 水 |
产品概述：

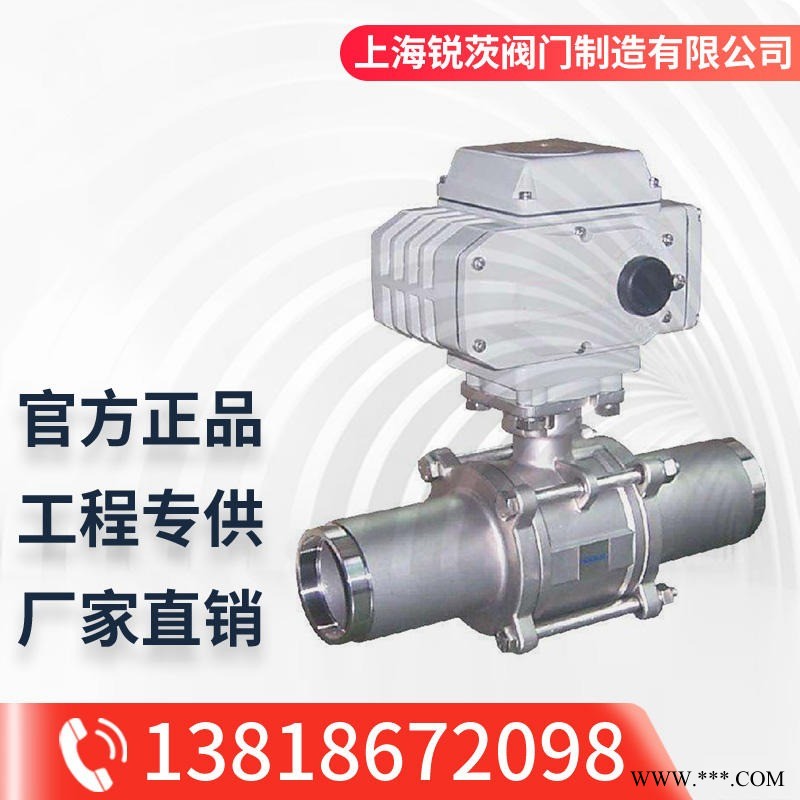

Q961N电动高压对焊球阀是由锻钢高压阀体及引进型角行程电动执行器组成。电动执行器采用一体式结构，输入 220V电源可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源可控制运转。电动高压球阀主要零部件经过锻制，克服了铸钢阀门潜在的缺陷，在工作压力下能够保持其结构的抗压均匀性。适用介质： 水、油、气及腐蚀性介质和酸碱腐蚀性介质。电动高压球阀应用于化工、石油、天然气、冶金、等行业及含 介质、杂质多、腐蚀严重的 长输管线。
国标主要连接尺寸：
公称通径 | Q961N-100/160、Q961N-100/160P | Q961N-320、Q961N-320P | |||||||||
管螺纹 | 尺寸(mm) | 管螺纹 | 尺寸(mm) | ||||||||
d | L | H | W | E | H | W | SW | L | |||
6 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
32 | 1 1 /4 | 25 | 120 | 64.5 | 146 | 60 | 1 1 /4 | 115 | 300 | 70 | 120 |
40 | 1 1 /2 | 32 | 130 | 76 | 254 | 65 | 1 1 /2 | 120 | 300 | 80 | 130 |
50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 100 | 150 |
