| 品牌 : | 锐茨 | 型号 : | QS647Y |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-300 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 水 |

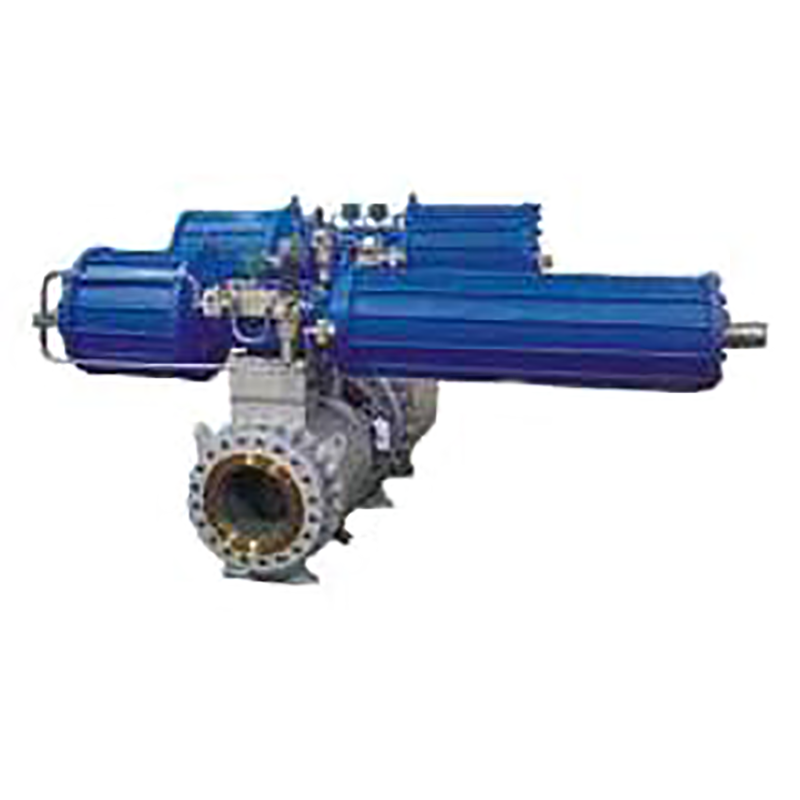

【QS647Y气动锁渣阀、锁渣球阀性能参数】
| 应用行业 | 煤化工等 |
| 应用位置 | 渣水下料 |
| 适用介质 | 煤渣、水等 |
| 入口压力 | 5.8MPa |
| 出口压力 | 0~5.8MPa |
| 温度 | 50℃~80℃ |
| 开关频率 | 1~2次每小时 |
| 执行器 | 气动 |
| 阀门形式 | 球阀 |
| 硬质合金 | 镍基、碳化钨 |
| 运行寿命 | 12个月以上 |
| 连接形式 | 一般为法兰连接（可根据客户需求选择其它连接形式） |
| 阀门密封面 | 金属与金属密封结构 |
| 填料 | 柔性石墨 |
| 垫片 | 不锈钢或钛合金+柔性石墨结构 |
【QS647Y气动锁渣阀、锁渣球阀四大优势】
1、双阻断及泄放功能；
2、优异的密封性能；
3、防堵塞技术方案；
4、自然的防静电结构设计；
【QS647Y气动锁渣阀、锁渣球阀主要外形尺寸】
QS647Y-600LB的外形尺寸
| DN | D | D1 | D2 | n | d | b | f | L |
| 8" | 419 | 349 | 270 | 12 | 32 | 63 | 7 | 660 |
| 10" | 508 | 432 | 324 | 16 | 35 | 71 | 7 | 787 |
| 12" | 559 | 489 | 381 | 20 | 35 | 74 | 7 | 838 |
| 14" | 603 | 527 | 413 | 20 | 38 | 77 | 7 | 889 |
| 16" | 686 | 603 | 470 | 20 | 41 | 84 | 7 | 991 |
| 20" | 813 | 724 | 584 | 24 | 44 | 96 | 7 | 1194 |
QS647Y-900LB的外形尺寸
| DN | D | D1 | D2 | n | d | b | f | L |
| 8" | 470 | 394 | 270 | 12 | 39 | 70.5 | 7 | 737 |
| 10" | 545 | 470 | 324 | 16 | 39 | 77 | 7 | 838 |
| 12" | 610 | 533.5 | 381 | 20 | 39 | 86.5 | 7 | 965 |
| 14" | 640 | 559 | 413 | 20 | 42 | 93 | 7 | 1029 |
| 16" | 705 | 616 | 470 | 20 | 45 | 96 | 7 | 1130 |
| 20" | 857 | 749.5 | 584 | 20 | 54 | 115 | 7 | 1321 |
