品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | ZSS/HVT |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-DN300 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 水 |
产品概述：

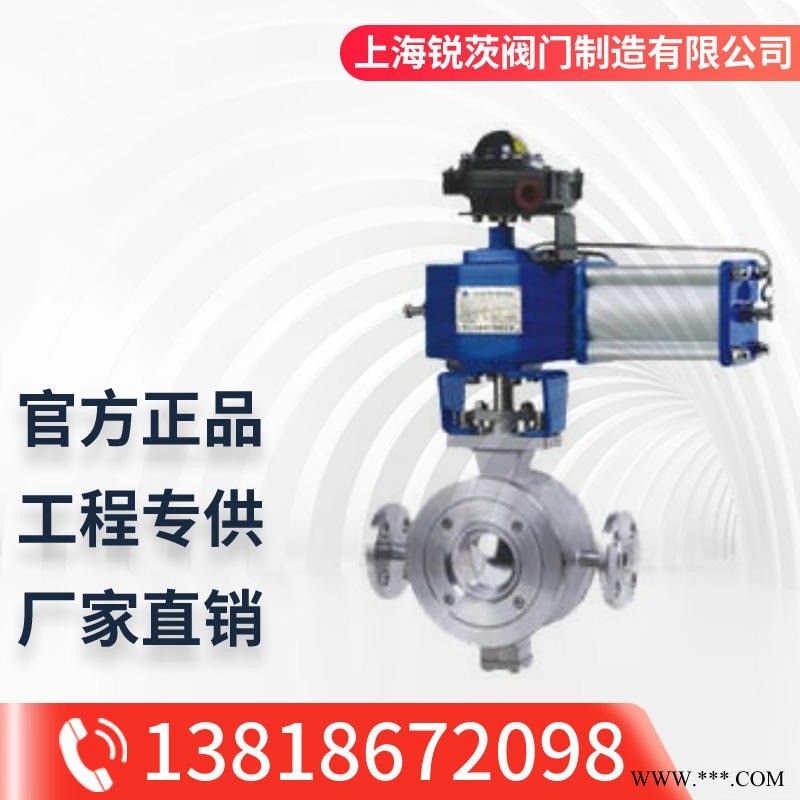

ZSS-HVT气动V型夹套保温阀是一种直角回转结构的控制阀，其由活塞式双作用或单作用(弹簧复位式)气动执行器和V型阀结构组成，它与电气阀门定位器配套使用，可实现比例调节;与电磁阀及控制箱配套使用，可实现二位切断控制。V型球阀阀芯设计成带有V型缺口，具有准确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。
产品特点：
1、气动V型球阀以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。通过配套电气阀门定位器输入4-20mA电流信号，改变阀芯的旋转角度(0-90°任意角度)，实现调节控制流量等参数。控制准确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。
2、ZSS/HR气动O型切断球阀具有调节特性：V型阀具有一个近似等百分比的固有流量特性及300:1的可调比。因此V型阀可以在广幅的变化范围内提供准确的控制。
3、大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的 值高，流通能力大，流通阻力小，因此可以使用较小的经济阀门尺寸。
4、V型阀采用双轴承结构，机械稳定性高，启动扭矩小，阀门具有灵敏度和感应速度。
5、可靠性：阀体为一个整体结构，操作不受管道压力影响，并可阀体渗漏。
6、金属阀座的密封性：V型阀采用弹性可动金属阀座，具有自助补偿功能，并具有密封性能及长的使用寿命。在流向上，泄漏量≤10--5×额定流量系数。
7、剪切能力：V型阀采用金属硬密封结构时，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个剪切力，能切断纤维等杂质，并具有自洁功能，阀门卡死现象发生。
8、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀。所有传动轴承均采用边界自润滑轴承无油润滑，传动轴不摩损。
产品标准：
A.公称压力：PN1.6、2.5Mpa、ANSI150
B.公称通径：DN20～300mm
C.工作温度：硬密封：-40～300℃ 软密封：-40～180℃
D.流量特性：近似等百分比。
E.气源压力：0.5～0.7Mpa
F.阀座形式：不锈钢可动硬密封、PTFE软密封。
G.气动执行器：ZXQ系列单活塞执行器
H.主要材质：阀体 (1)WCB (2)304 (3)316 (4)316L
I.阀芯 (1)304 (2)316 (3)316L
J.可选附件：
(1)电气阀门定位器：A.其他品牌 B.国产
(2)电磁阀、回讯器
(3)连接法兰、螺栓：A.A3钢 B.不锈钢
