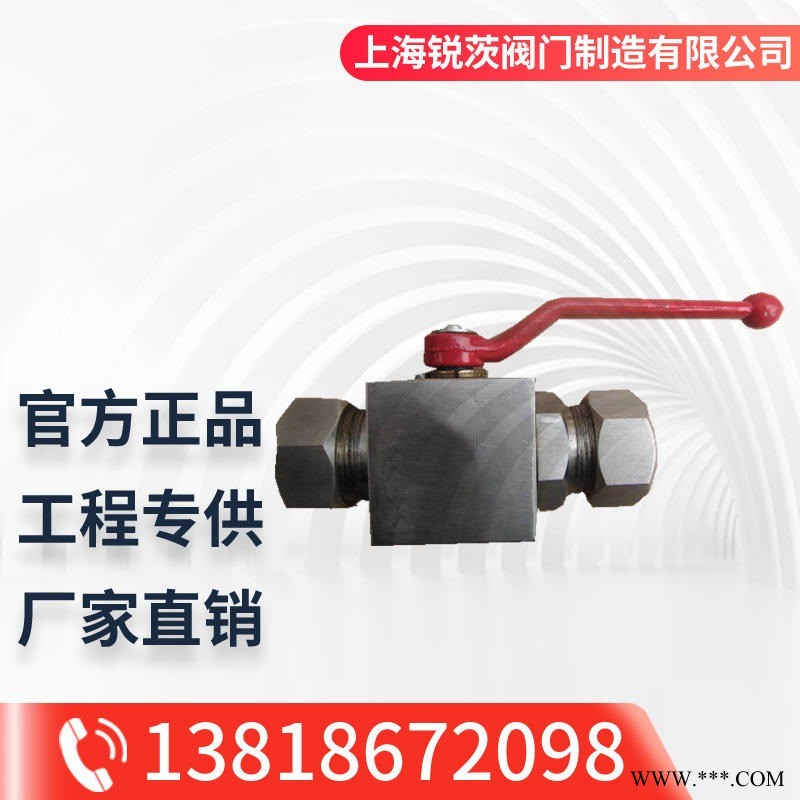

品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | Q91N |
| 材质 : | 不锈钢 | 连接形式 : | 卡套 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-DN100 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 水 |
高压卡套球阀工作原理：
高压卡套球阀适用于中、小口径管路的压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭。
1、通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
2、高压卡套球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
3、采用PTFE(特氟隆)等材料作为密封,具有润滑性和弹性,与球体摩擦系小,使用寿命长.
4、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
5、高压卡套球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在阀门中球阀的流体阻力小。
6、高压卡套球阀应用于水处理设备、化工设备、石化设备、石油设备、造纸设备等等，进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
高压卡套球阀特点：
1)用于流路的开通-截断
2)无调节能力，如果系统需要实现流量调节，须串联调节阀来完成
3) 高压卡套球阀的工作压力可达20.6MPa
4) 高压卡套球阀的标准形式是水平阀，也可选用角式阀
5)使用介质为氧气时，需采用脱脂处理
6)可面板安装
高压卡套球阀连接尺寸：
高压卡套球阀连接尺寸表 | |||||||||||||||
端接 | 产品 编号 | 通径 （mm） | Cv 水平阀 | Cv 角型阀 | 尺寸（mm） | ||||||||||
入口/出口 | 尺寸 | C | G | E | F | L | P | Q | H | H1 | M | ||||
公制管接头 （mm） | 2 | kpa-1 | 1.8 | 0.15 | 0.1 | 48.6 | 9 | 9 | 25.6 | 51.2 | 4 | 14.5 | 33.5 | 24 | 36.1 |
3 | kpa-2 | 2.4 | 0.2 | 0.15 | 48.6 | 9 | 9 | 25.6 | 51.2 | 4 | 14.5 | 33.5 | 24 | 36.1 | |
4 | kpa-3 | 2.4 | 0.2 | 0.15 | 48.6 | 9 | 9 | 26.5 | 53 | 4 | 14.5 | 33.5 | 25 | 37 | |
6 | kpa-4 | 3.2 | 0.6 | 0.35 | 48.6 | 9 | 9 | 28.7 | 57.4 | 4 | 14.5 | 33.5 | 26.7 | 39.2 | |
kpa-5 | 4.5 | 2.4 | 0.9 | 64.5 | 10.5 | 10.5 | 30.7 | 61.4 | 6 | 19.5 | 40.5 | 30 | 43.2 | ||
8 | kpa-6 | 4.5 | 1.5 | 0.9 | 64.5 | 10.5 | 10.5 | 31.5 | 63 | 6 | 19.5 | 40.5 | 29 | 43.5 | |
10 | kpa-7 | 4.5 | 1.5 | 0.9 | 64.5 | 12 | 12 | 33 | 66 | 5 | 19.5 | 40.5 | 32 | 46 | |
kpa-8 | 7 | 6.0 | 2.0 | 84 | 14 | 14 | 39.5 | 79.1 | 7 | 27.5 | 54.5 | 35 | 59 | ||
12 | kpa-9 | 4.5 | 1.5 | 0.9 | 64.5 | 12 | 13 | 35 | 70 | 3 | 19.5 | 40.5 | 34 | 47.8 | |
kpa-10 | 7 | 6.0 | 2.0 | 84 | 14 | 14 | 41.6 | 83.2 | 7 | 27.5 | 54.5 | 36 | 61 | ||
