品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | VH2V |
| 材质 : | 锻铜 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN06-100 |
| 适用介质 : | 水 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 水 |

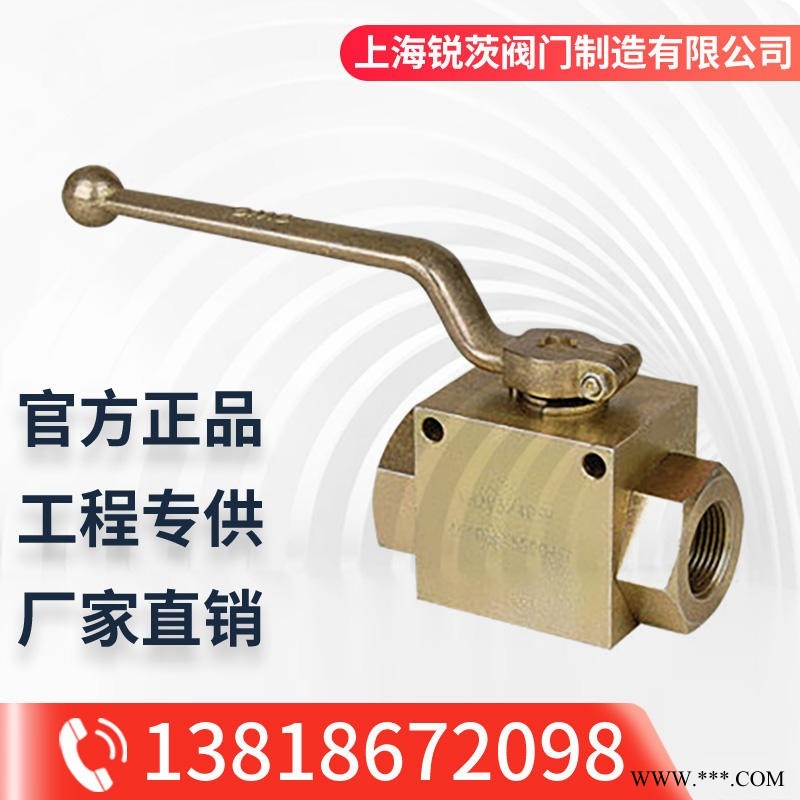

VH2V直通高压球阀概述：
图形符号
型号说明
① 系列代号：VH2V系列
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：商定
⑨ 表面处理：空 化、G-电镀黄锌
外形尺寸
尺寸表
简略型号 | PN(bar) | DN | LW | RA | d1 | i | L | L1 | B | L2 | h1 | h2 | SW1 | SW2 | D | h3 |
VH2V-M16×1.5 | 500 | 06 | 06 | 11 | M16×1.5 | 11 | 69 | 40 | 26 | 31.5 | 13.5 | 35 | 09 | 22 | 4.5 | 4.8 |
VH2V-M27×1.5 | 500 | 10 | 10 | 20 | M27×1.5 | 12 | 76 | 42 | 32 | 31.5 | 16 | 40 | 09 | 27 | 5.3 | 5.8 |
VH2V-M36×2 | 400 | 20 | 20 | 30 | M36×2 | 15 | 103 | 60 | 48 | 48.5 | 25 | 58 | 12 | 41 | 6.5 | 6 |
VH2V-M42×2 | 350 | 25 | 23 | 35 | M42×2 | 18 | 116 | 65 | 57 | 50.5 | 28.5 | 65 | 12 | 50 | 8.5 | 7 |
