品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | KQ41F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN50-400mm |
| 适用介质 : | 水 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 类型(通道位置) : | 二通式 |
| 作用对象 : | 水 |

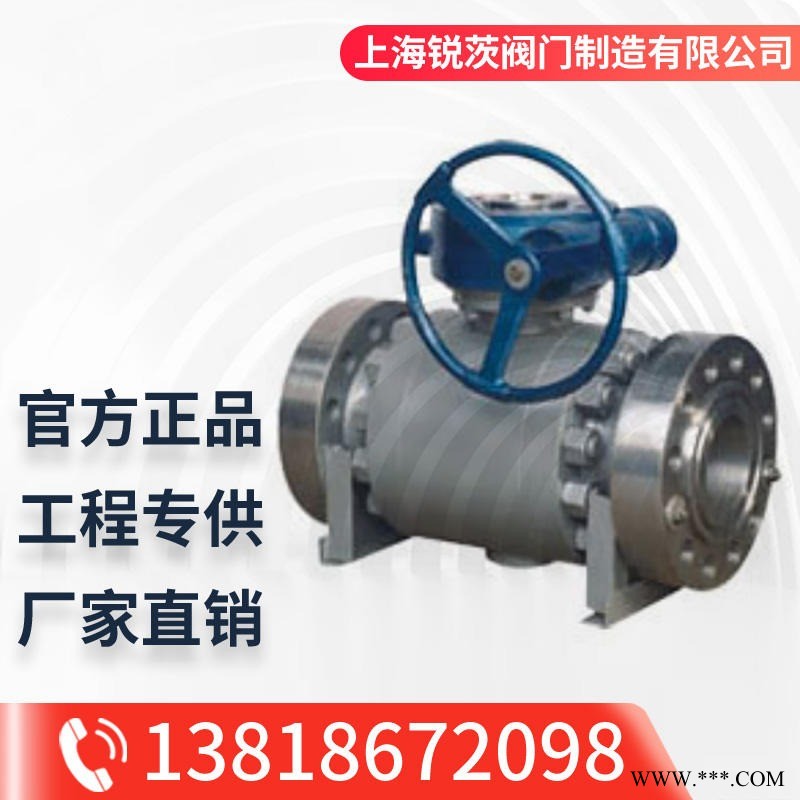

KQ系列抗硫球阀概述：
KQ系列抗硫球阀选材且内件材料采用表面镀镍或316材质、密封圈采用聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度广，全通径与缩经齐备，并可配驱动装置，是化工、石油炼制、油气开采与输送系统较理想的用阀选择。
公称通径：DN50-400mm 2"-16"
缩径：DN50-450mm 2"-18"
公称压力：PN2.5-10.0MPa
CLASS：150-900Lb
适用温度：－196℃-300℃
KQ41F抗硫球阀主要性能及规范：
公称压力 | 试验压力(MPa) | 压力级 | 试验压力(MPa) | ||||
壳体 | 高压液密封 | 低压气密封 | 壳体 | 高压液密封 | 低压气密封 | ||
2.5 | 3.75 | 2.75 | 0.6 | CLASS150 | 2.94 | 2.16 | 0.6 |
4.0 | 6.0 | 4.4 | CLASS300 | 7.76 | 5.62 | ||
6.4 | 9.6 | 7 | CLASS600 | 15.3 | 11.23 | ||
10.0 | 15 | 11 | CLASS900 | 23 | 16.85 | ||
KQ41F抗硫球阀型号、零件材料及主要参数：
主要型号 | 零件名称 | 材质 | |||
碳钢 | 低温钢 | 不锈钢 | |||
KQ4 1/7E | 阀体 | A105 | A350LF2 | A182 F316 | |
球体 | A105+镀镍 | A350LF2 | A182 F316 | ||
阀杆、固定轴 | 45/40cr+镀镍 | 42CrMo+镀镍 | A182 F316 | ||
阀座 | A105+镀镍 | A350LF2+镀镍 | A182 F316 | ||
密封圈 | 增强聚四氟乙烯 对位聚苯 | ||||
O型圈 | 氟橡胶 | ||||
垫片、填料 | 柔性石墨 V型聚四氟乙烯 | ||||
轴套 | SF自润滑轴承 | ||||
螺栓 | A193 B7M | A193 B7M | 316 | ||
螺母 | A194 2HM | A194 7M | 316 | ||
应 | 结构长度按 | GB12221-89 ANSI B16.10 | |||
法兰尺寸按 | JB79-59 GB9113 HG20592-97 ANSI B16.5 | ||||
焊接标准按 | GB12221-89 ANSI B16.25 | ||||
检验试验按 | GB/T13927 JB/T9092-99 API598 | ||||
防火试验按 | API 607 BS6755 II | ||||
