品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | Q21F |
| 材质 : | 不锈钢 | 连接形式 : | 焊接 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN06-50 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 泵 |

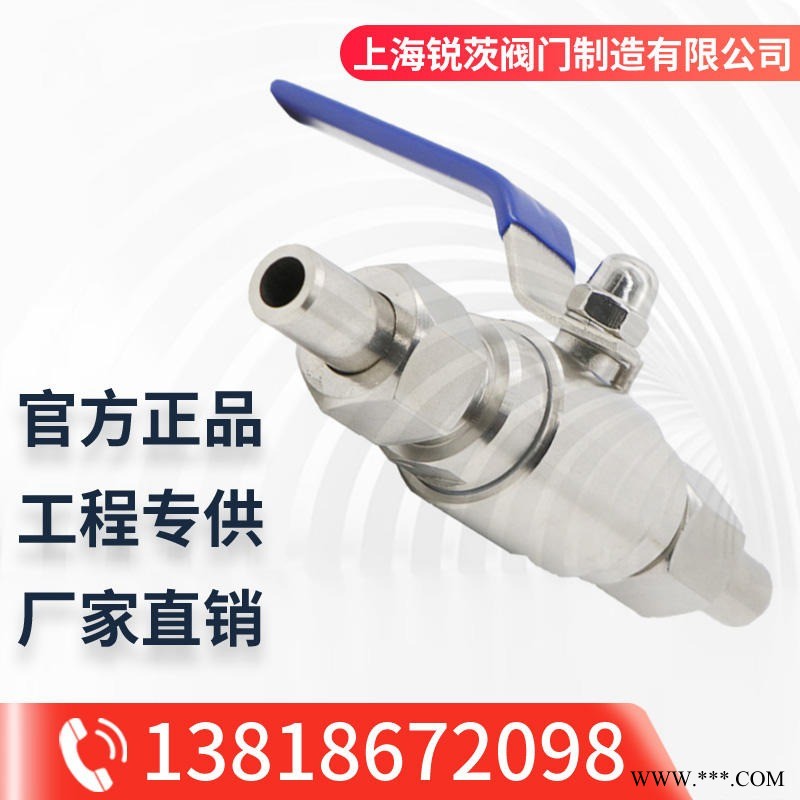

Q21F外螺纹球阀概述：
①Q21F外螺纹球阀技术参数：
②外螺纹球阀型号：Q21F
③公称压力：1.6-4.0MPa
④适用温度范围：-20～232℃～350℃
⑤适用介质：水、油、气体某些腐蚀性液体
Q21F外螺纹球阀主要外形及连接尺寸：
公称通经（mm） | 尺寸（mm） | |||||
d | L | L1 | M | L0 | Q61带对接焊头总长 | |
6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
32 | 22 | 120 | 20 | 52×2 | 235 | |
40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
50 | 32 | 140 | 25 | 72×3 | 180 | 291 |
