| 品牌 : | 锐茨 | 型号 : | KHB(BKH)、KHM(MKH) |
| 材质 : | 锻钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN06-50 |
| 适用介质 : | 油品 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 管路 |

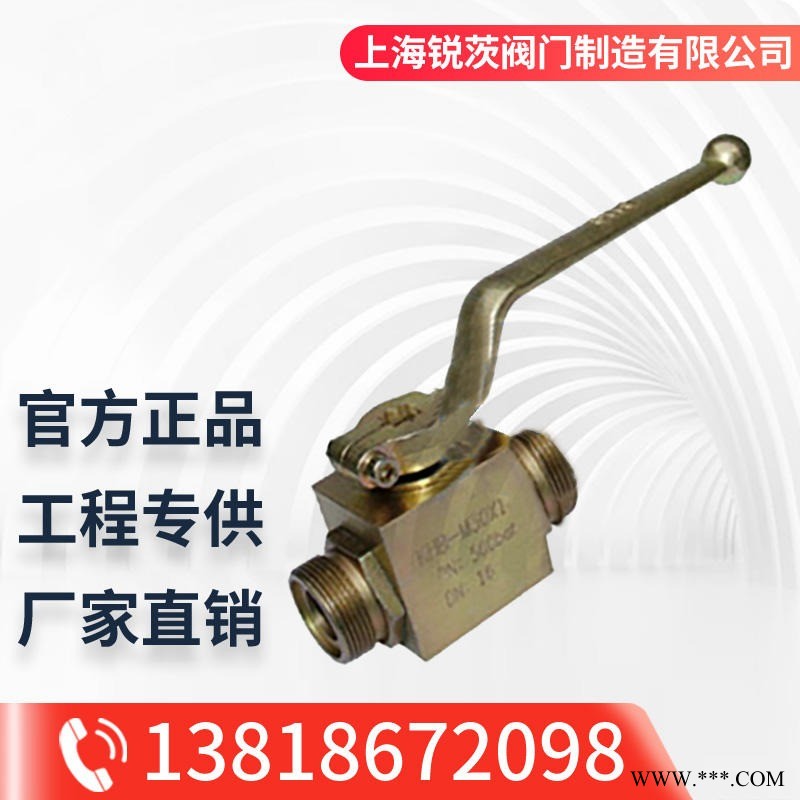

HB(BKH)、KHM(MKH)高压球阀概述：
图形符号
型号说明
① 系列代号：KHB（BKH）系列、KHM（MKH）系列
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由商定
⑨ 表面处理：空 化、G-电镀黄锌
外形尺寸
尺寸表
简略型号 | PN(bar) | DN | LW | RA | d1 | i | L | L1 | B | H | h1 | h2 | h3 | SW1 | SW2 |
KHB-G1/8 | 500 | 04 | 06 | ／ | G1/8 | 10 | 69 | 40 | 26 | 45 | 13.5 | 33 | 8 | 09 | 22 |
KHB-G1/4 | 500 | 06 | 06 | ／ | G1/4 | 14 | 69 | 40 | 26 | 45 | 13.5 | 33 | 8 | 09 | 22 |
KHB-G3/8 | 500 | 10 | 10 | ／ | G3/8 | 14 | 72 | 42 | 32 | 49 | 16 | 36 | 10 | 09 | 27 |
KHB-G1/2 | 500 | 13 | 12 | ／ | G1/2 | 16 | 83 | 48 | 35 | 49 | 17 | 40 | 10 | 09 | 30 |
KHB-G1/2 | 400 | 16 | 15 | ／ | G1/2 | 16 | 83 | 48 | 38 | 61 | 19 | 45 | 11 | 09 | 32 |
KHB-G3/4 | 315 | 20 | 20 | ／ | G3/4 | 18 | 95 | 60 | 48 | 70 | 25 | 55 | 11 | 12 | 41 |
KHB-G1 | 315 | 25 | 25 | ／ | G1 | 21 | 113 | 65 | 57 | 79 | 28.5 | 64 | 11 | 12 | 50 |
KHB-G 11/4 | 315 | 32 | 32 | ／ | G 11/4 | 22 | 110 | 84 | 75 | 101 | 37.5 | 84 | 12 | 14 | 60 |
KHB-G 11/2 | 315 | 40 | 38 | ／ | G 11/2 | 24 | 130 | 91 | 85 | 112 | 42.5 | 95 | 12 | 14 | 70 |
KHB-G2 | 315 | 50 | 48 | ／ | G2 | 26 | 140 | 100 | 105 | 131 | 52.5 | 112 | 12 | 14 | 80 |
