品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | Q911F |
| 材质 : | 不锈钢 | 连接形式 : | 内螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-DN100mm |
| 适用介质 : | 弱酸碱介质 | 压力环境 : | 常压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 球体 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 蒸汽 |
产品概述：

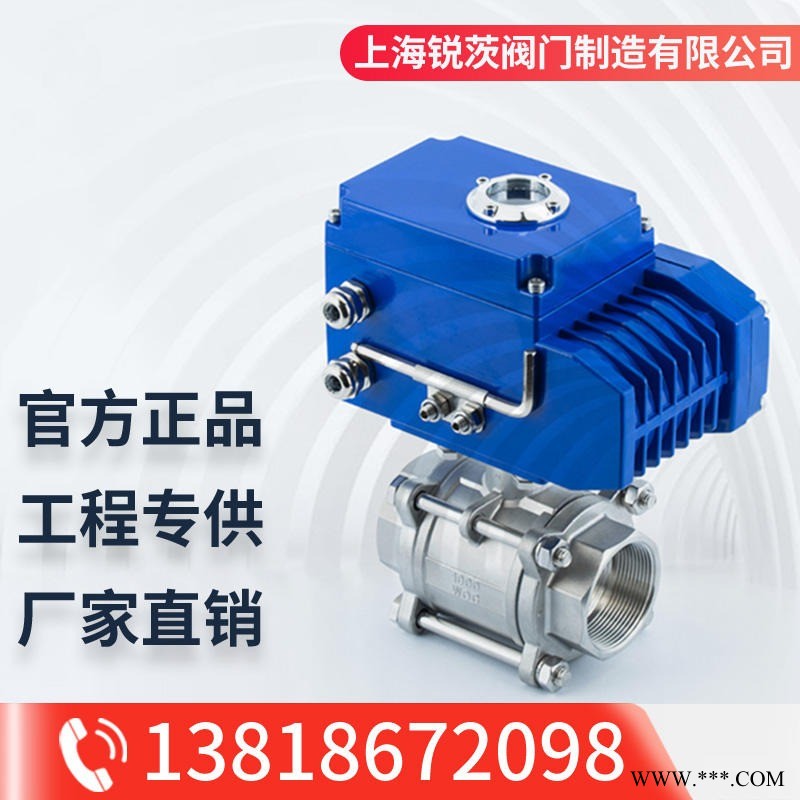

Q911F电动不锈钢三片式内螺纹球阀采用一体化结构，有输入控制信号（4～20mA DC或1～5V DC）及单相电源可控制运转，具有体积小、轻便宜人、性能优、配套简单、流通能力，适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀应用于食品、轻工、石油、造纸、化工教学和设备、电力等行业的工业自动控制系统中。
产品特点：
1、安装简便，能以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择，有防爆电装。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、直连方式，电动执行机构内置伺服系统，不用另配伺服放大器。
5、球阀和电动执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
6、密封材料为聚四氟乙烯等，具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命较长。
参考参数：
电动执行器 | 普通开关型、无源触点开关型 电位计型带电阻输出 电位计型带4-20mA 调节型输入输出4-20mA |
防爆电动执行器 | EX dⅡBT4 EX d11 CT6 调节型、开关型 |
电压 | AC220V AC110V AC380 DC12V DC24V DC110V |
公称通径 | DN15-100mm |
公称压力 | 1.6-6.3MPa |
适用温度 | PTFE:-30~+180℃ PPL:-30~+250℃ |
连接方式 | 螺纹式 |
阀体结构 | 三块式、二片式、一片式 |
阀体材质 | 304、316、316L |
阀板材质 | 304、316、316L |
阀座衬里 | PTFE、PPL |
适用介质 | 蒸汽、水液，气体等 |
产品尺寸：
公称通径 | 内螺纹连接 | ||||||
mm | inch | D | L | H | G | A | 重量(Kg) |
10 | 3/8 | 10 | 60 | 57 | 3/8″ | 95 | 0.34 |
15 | 1/2 | 15 | 75 | 68 | 1/2″ | 110 | 0.47 |
20 | 3/4 | 20 | 80 | 70 | 3/4″ | 110 | 0.68 |
25 | 1 | 25 | 90 | 80 | 1″ | 140 | 1.2 |
32 | 11/4 | 32 | 110 | 85 | 11/4″ | 140 | 1.9 |
40 | 11/2 | 38 | 125 | 100 | 11/2″ | 180 | 2.7 |
50 | 2 | 50 | 144 | 110 | 2″ | 180 | 3.9 |
65 | 21/2 | 64 | 186 | 130 | 21/2″ | 200 | 7.1 |
80 | 3 | 78 | 206 | 150 | 3″ | 250 | 11.5 |
100 | 4 | 98 | 240 | 170 | 4″ | 250 | 20.5 |
