| 品牌 : | 锐茨 | 型号 : | Q11F |
| 材质 : | 不锈钢 | 连接形式 : | 内螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-100 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 电站 |

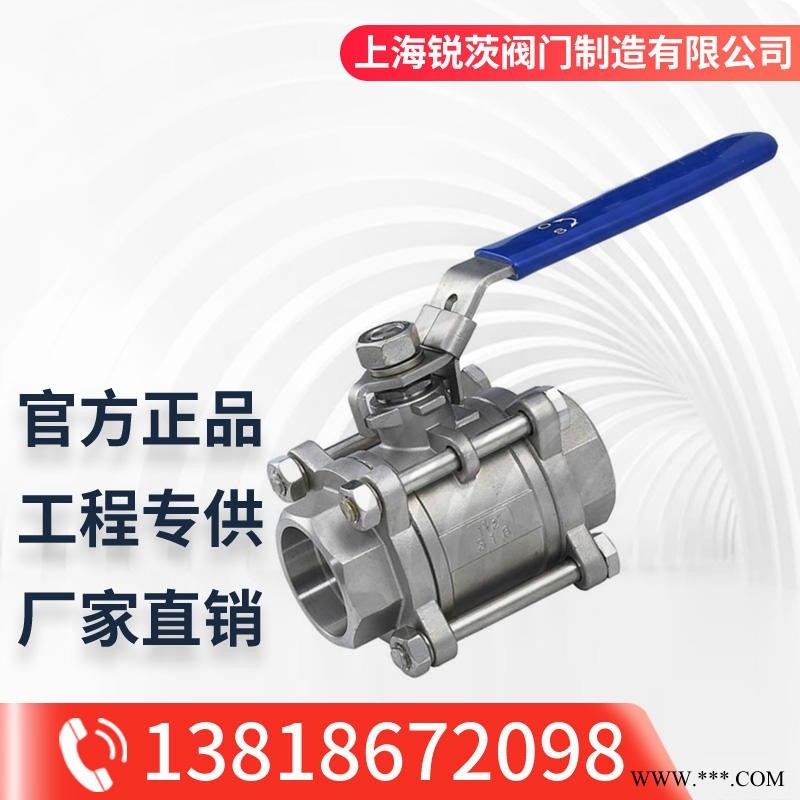

三片式内螺纹球阀概述：
Q11F片式球阀和法兰闸阀是同属一个类型的阀门，球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向。【一片式内螺纹球阀】【二片式内螺纹球阀】【三片式内螺纹球阀】是近年来被采用较多的一种阀门，此阀一般水平安装。
三片式球阀技术参数：
①公称压力：1.6-6.4MPa
②适用稳定范围：-20～232℃～350℃
③适用介质：水、油、气及某些腐蚀性液体（W。O。G）
④螺纹类型：G。NPT。BSPT。BSP。DI259/2999
试验压力及温度：
公称压力 | 900LB | 1500LB | ||
试验压力 | 强度试验 | 22.7 | 37.8 |
|
密封试验 | 16.7 | 28.1 | ||
气密试验 | 0 6 | 0.6 | ||
高工作温度 | 尼龙 <80℃。PTFE | |||
水、油品 | ||||
外形连接尺寸及重量：
口径 | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
L | 92 | 111 | 127 | 140 | 152 | 178 |
S | 21.8 | 27.1 | 33.8 | 42.8 | 48.7 | 61.l |
B | 9.6 | 12.7 | 12.7 | 127 | 12.7 | 15.9 |
LO | 123 | 160 | 160 | l95 | 195 | 250 |
NPT | 1/2” | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
