品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | CJZQ |
| 材质 : | 铸钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN06-50 |
| 适用介质 : | 油品 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 泵 |

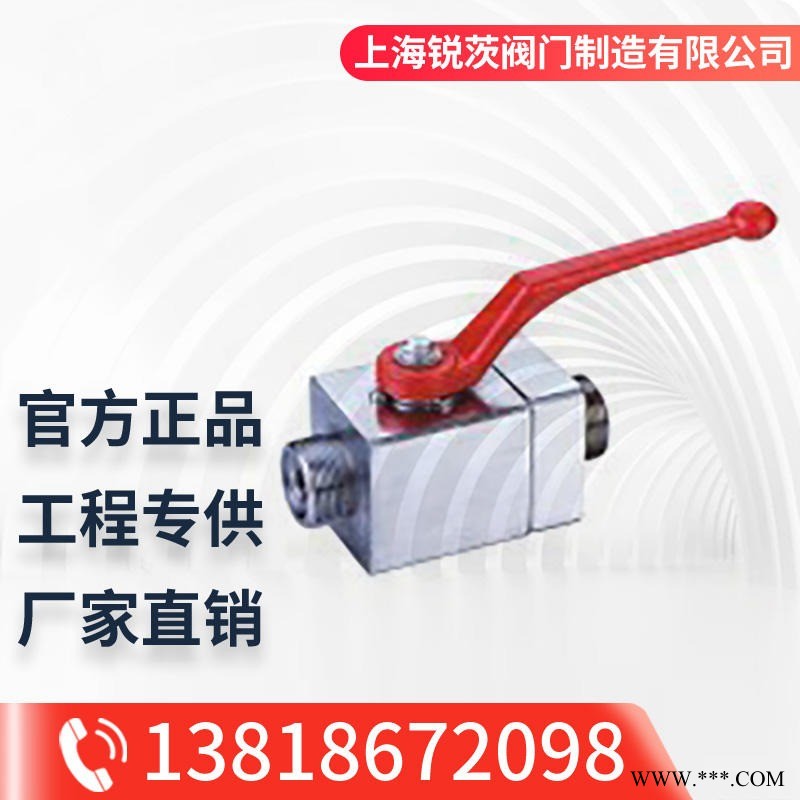

CJZQ高压液压球阀概述：
①CJZQ高压液压球阀本阀适用于液压系统和化工系统的管路上,作启闭用。
②公称压力PN：31.5MPa
③工作压力:31.5MPa
④工作温度:-20~+65℃
⑤适用介质:液压油、水一乙二醇、其它混合液体。
主要外形及连接尺寸：
型号 | D1 | D2 | D3 | L1 | L2 | L3 | L4 | L5 | H | S |
CJZQ-H10L | Ф9 | Ф20 | M27×1.5 | 100 | 62 | 14 | 2 | 105 | 86 | 46 |
CJZQ-H15L | Ф14 | Ф22 | M30×1.5 | 105 | 64 | 16 | 2 | 147 | 99 | 52 |
CJZQ-H20L | Ф18 | Ф28 | M36×2 | 121 | 74 | 18 | 2.5 | 185 | 108 | 60 |
CJZQ-H25L | Ф23 | Ф35 | M42×2 | 135 | 80 | 20 | 2.5 | 185 | 118.5 | 70 |
CJZQ-H32L | Ф30 | Ф40 | M52×2 | 160 | 96 | 22 | 2.5 | 240 | 137 | 84 |
CJZQ-H40L | Ф38 | Ф45 | M60×2 | 180 | 106 | 24 | 2.5 | 240 | 148 | 96 |
CJZQ-H50L | Ф48 | Ф55 | M72×2 | 205 | 105 | 26 | 2.5 | 240 | 172 | 12 |
