品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | FQ41Fs |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 适用介质 : | 蒸汽 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 形态 : | 隔膜式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 |

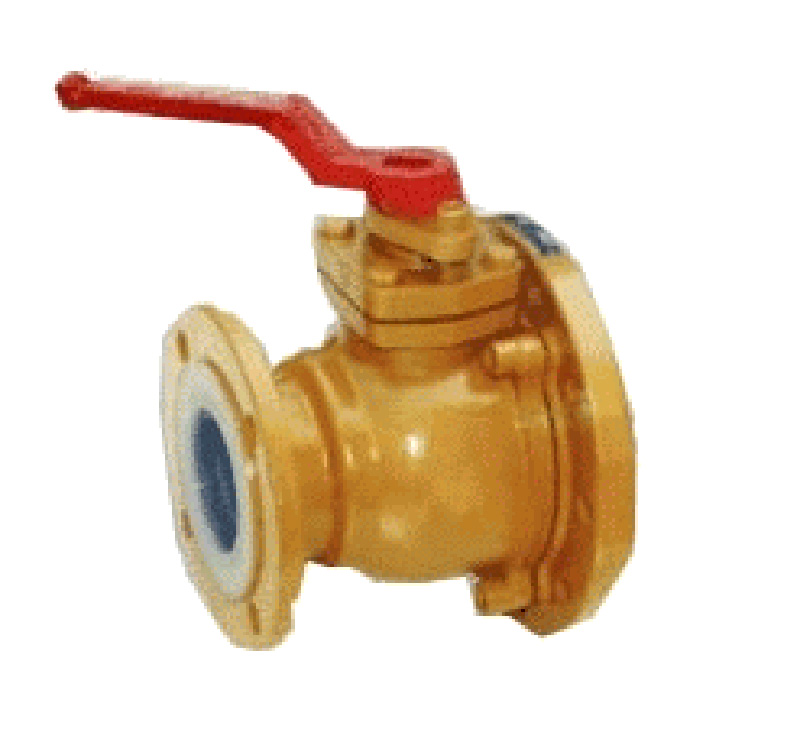

衬氟放料球阀概 述
本系列产品是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用为广泛的耐腐阀门。
衬氟放料球阀用 途
Q41F-F系列衬氟放料球阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
衬氟放料球阀工作原理
Q41F-F系列衬氟放料阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
衬氟放料球阀设计特点
放料球阀基本系列为Q41F型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；
2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3.启闭件球体与阀杆铸（锻）为一体，由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性；
4.结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
| 公称通径 | PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm) | 重量 | |||||||||
| DN | L | D | D1 | D2 | f | b | z-φd | D0 | H | kg | |
| 32 | 140 | 135/160 | 100/130 | 78/115 | 3/3 | 18/20 | 4-φ14/4-φ18 | 200 | 130 | 9 | |
| 40 | 160 | 145/185 | 110/150 | 85/125 | 3/4 | 18/22 | 4-φ18/4-φ18 | 230 | 135 | 15 | |
| 79 标 | 50 | 170 | 160/205 | 125/170 | 100/140 | 3/4 | 20/24 | 4-φ18/4-φ18 | 250 | 140 | 18 |
| 80 | 200 | 195/245 | 160/200 | 130/175 | 4/5 | 22/26 | 4-φ18/8-φ18 | 300 | 205 | 35 | |
| 69 标 | 50 | 170 | 160/230 | 125/190 | 100/140 | 3/4 | 20/24 | 4-φ18/8-φ14 | 250 | 140 | 18 |
| 80 | 200 | 195/245 | 160/210 | 130/175 | 4/5 | 22/26 | 4-φ18/10-φ14 | 300 | 205 | 35 | |
| 100 | 280 | 215/280 | 180/240 | 150/210 | 4/5 | 24/28 | 8-φ18/8-φ23 | 350 | 230 | 44 | |
