品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | NEWSJQ |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-100 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 水 |

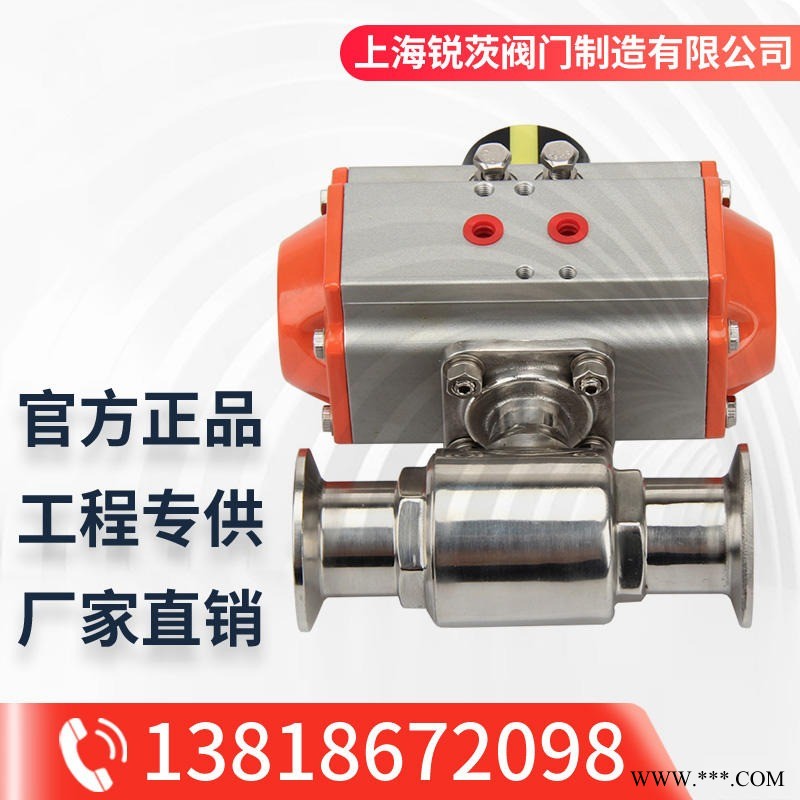

气动卫生级球阀概述：
气动卫生级球阀执行器与球阀连接不用支架，减少了因安装连接引起的问题，同时也为设备节约了空间。
产品特点：
（1）、采用316不锈钢而成。
（2）、流道内壁240Grit抛光，保持流体阻小。
（3）、采用的全衬PTFE符合卫生。
（4）、无支架与执行器一体式连接。
主要规格与参数：
驱动方式 | 作用形式 | 出厂状态 | 控制方式 | 结构形式 | 阀体材质 | 密封材质 | 阀芯材质 | 连接方式 |
1气动 | D双作用 | 1常开 | A开关型 | 6两块式 | A 316L | P PTFE | A 316L | 4卡箍 |
2气动+手轮 | S单作用 | 2常闭 | B调节型 | 7三块式 | B 316 | 0其它 | B 316 | 5对焊 |
3电动24VDC | 0空格 | 3双向式 | C智能型 | 0其它 | 0其它 | 0其它 | 6插焊 | |
4电动220VAC | 0特殊 | D数字式 | 0其它 | |||||
5电动380VAC | 0其它 | |||||||
0其他要求 |
主要技术参数：
空气驱动 | 压缩空气 4-6bar(可带手轮) |
公称通经 | 15～100mm |
公称压力 | 1.6～6.3Mpa |
适用温度 | -20～+200℃ |
连接方式 | 对焊、卡箍 |
阀结构 | 三块式 |
阀体材质 | 316L、316 |
阀芯材质 | 316L、316 |
密封材质 | PTFE |
适用介质 | 卫生级别工矿适用 |
可选附件 | 限位开关、定位器、电磁阀、减压阀 |
主要连接尺寸：
通径 (mm) | 英寸″ | 尺寸（ mm） | |||||
卡箍 | 对接 | ||||||
L | D1 | D2 | L | D1 | D2 | ||
15 | 1/2 | 88.9 | 9.4 | 25.4 | 88.9 | 9.4 | 12.7 |
20 | 3/4 | 101.6 | 15.7 | 25.4 | 101.6 | 15.7 | 19.1 |
25 | 1 | 114.3 | 22.1 | 50.4 | 114.3 | 22.1 | 25.4 |
40 | 1 1/2 | 139.7 | 34.8 | 50.4 | 139.7 | 34.8 | 38.1 |
50 | 2 | 158.8 | 47.5 | 63.9 | 158.8 | 47.5 | 50.8 |
65 | 2 1/2 | 197.5 | 60.2 | 77.5 | 197.5 | 60.2 | 63.5 |
80 | 3 | 228.6 | 72.9 | 90.9 | 228.6 | 72.9 | 76.2 |
100 | 4 | 241.3 | 97.4 | 118.9 | 241.3 | 97.4 | 101.6 |
