品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | Q947F |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN100-800mm |
| 适用介质 : | 油品 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电子 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 化工，石油等 |

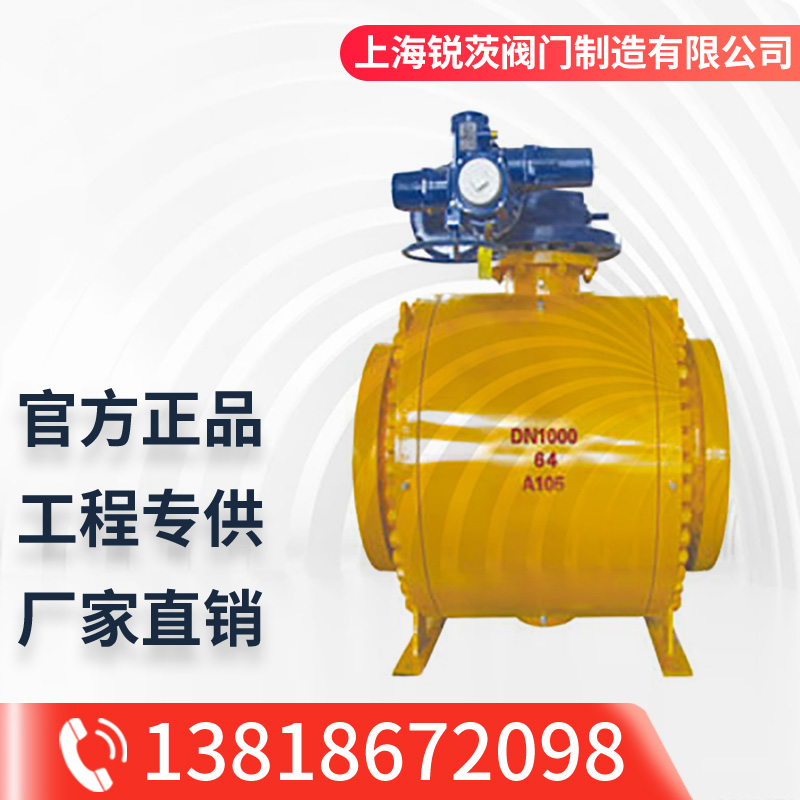

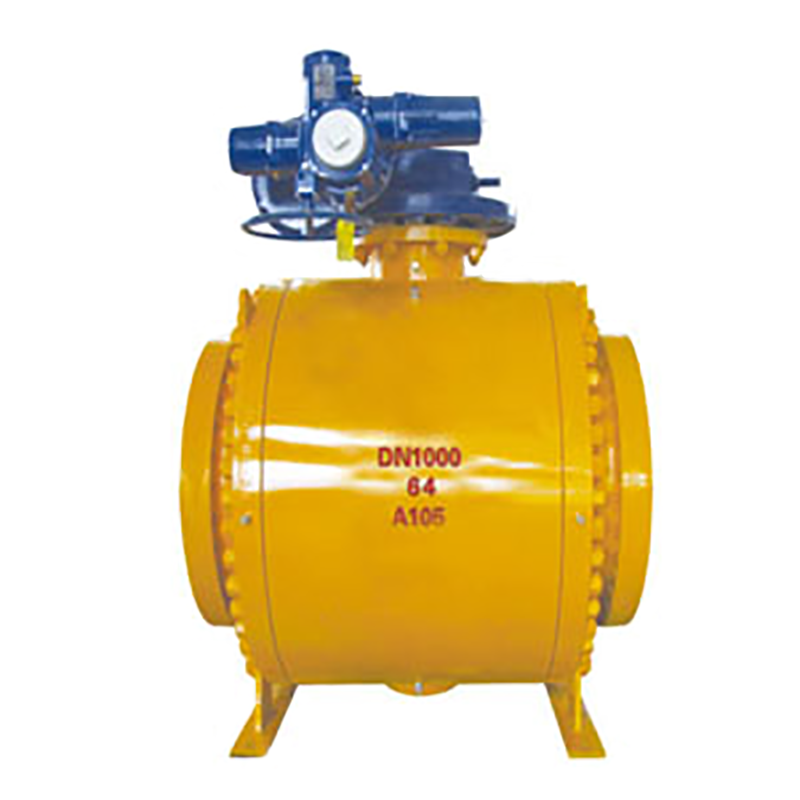

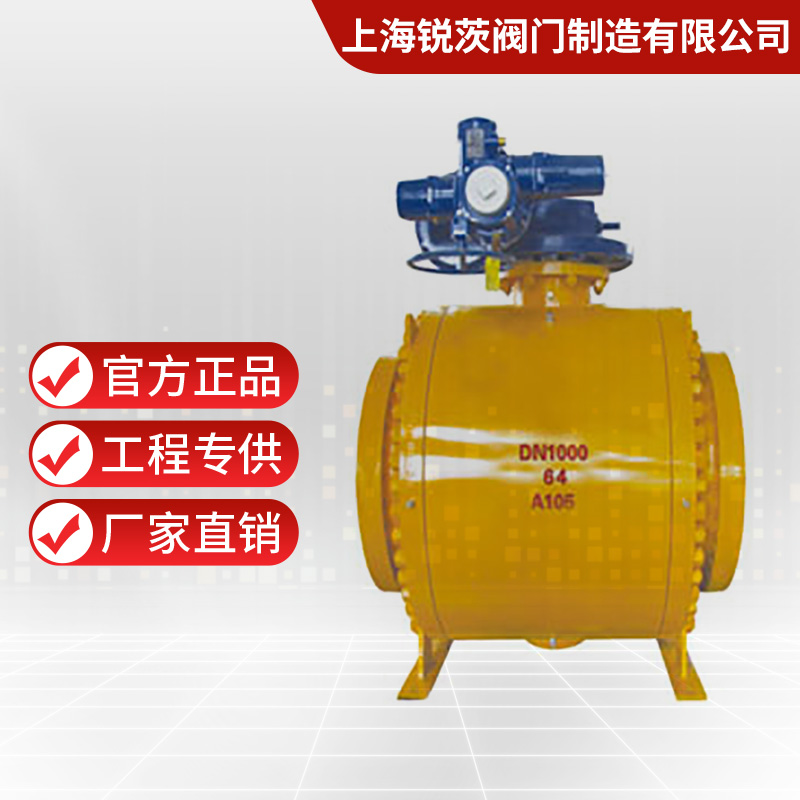

Q947F大口径高压锻钢球阀产品概述
锻钢球阀常用锻钢件的材料有碳钢、合金结构钢、马氏体不锈钢和耐热钢等。锻钢件可根据钢的化学成份，为达到不同的目的，采用不同的退火和正火方法。
锻钢球阀阀体结构特点
此锻钢球阀阀体采用侧装式阀体结构，由主阀体、左阀体及副阀全三片阀体组成阀腔。其中左阀体及副阀体的结构比较简单，主阀体的结构比较复杂。
Q947F大口径高压锻钢球阀的技术要求
锻钢球阀阀体的主阀体内腔有精度较高的镶嵌阀座孔，一端是与管道连接的端法兰，一端是与左阀体连接的侧法兰，侧法兰面上有密封垫安装孔，上面有止推密封垫安装孔、阀杆的支撑孔及填料函。
主阀体内腔的阀座孔、阀杆的支撑孔及填料函孔的精度一般为Ra1.6um，侧法兰面上密封垫安装孔的表面粗糙度一般为Ra6.3um，其它加工表面粗糙度为为Ra12.5um。
Q947F大口径高压锻钢球阀阀盖锻件毛坯结构特点
锻钢球阀阀盖下端法兰的下端面有9级精度的凸止口（凸台）与阀体连接，并有阀体密封焊接唇边结构，阀盖上端有与支架及填料压板连接的法兰。阀盖上端内部有填料函孔，填料函孔有内止加11级精度孔，填料函孔与下端面上的凸止口有同轴度要求，内孔的下端为与阀杆连接的上密封部位。下、下法兰上均有多个螺栓孔。中间外圆部位为散热片结构，其中整个阀盖零件的内外表面均需采用机械加工完成，各表面粗糙度是加工着重考虑的因素之一。
